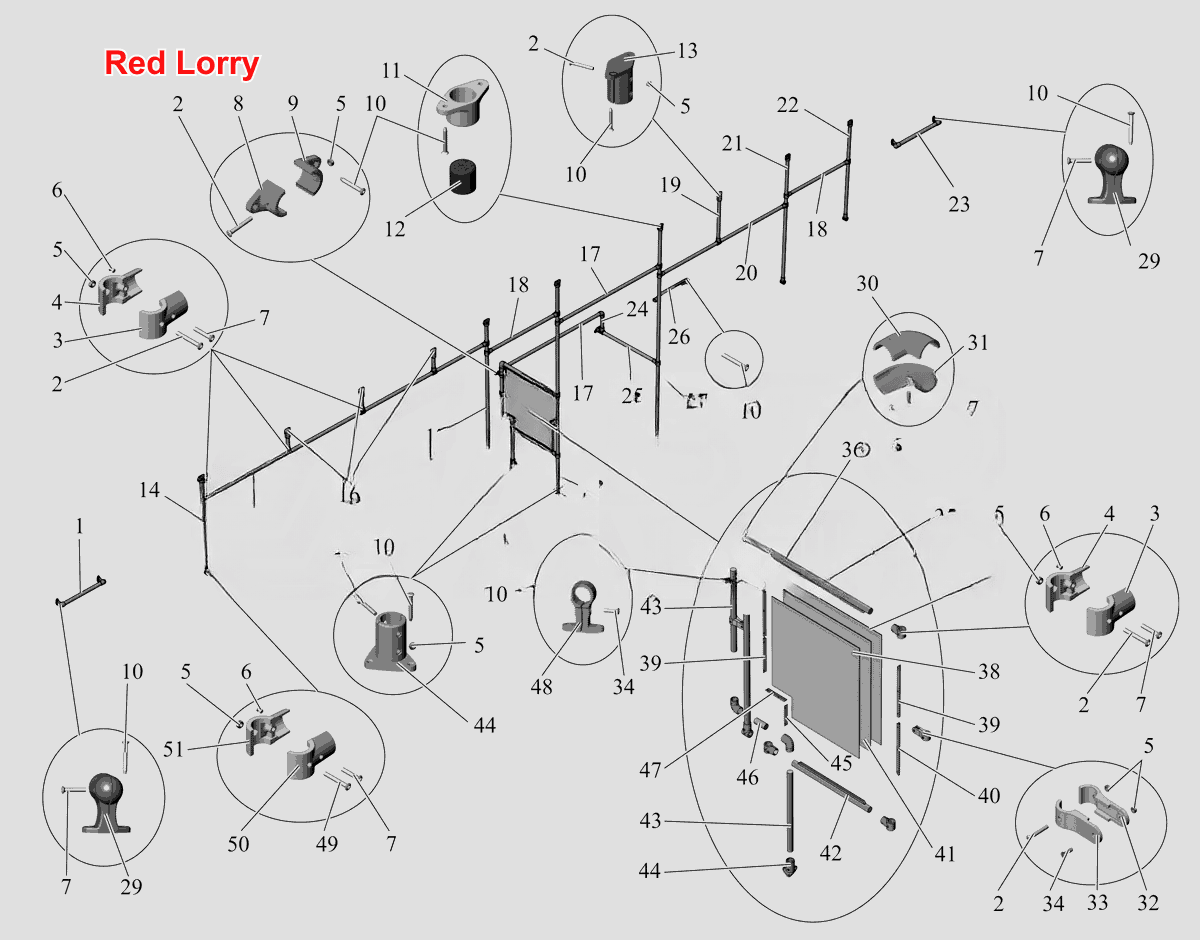

Установка поручней (слева) 103-8202010
100%
Название детали
Поручень
Заводской номер
101-8202169
Количество на модель
№
1
Название детали
Винт 2М6-6gх45
Заводской номер
233077
Количество на модель
№
2
Название детали
Накладка
Заводской номер
101-8202113
Количество на модель
№
3
Название детали
Накладка
Заводской номер
101-8202112
Количество на модель
№
4
Название детали
Гайка
Заводской номер
250508
Количество на модель
№
5
Название детали
Заклепка
Заводской номер
DIN7337A3x12AlSt-A1P
Количество на модель
№
6
Название детали
Винт 2М6-6gх30
Заводской номер
233071
Количество на модель
№
7
Название детали
Накладка
Заводской номер
101-8202106
Количество на модель
№
8
Название детали
Накладка
Заводской номер
101-8202105
Количество на модель
№
9
Название детали
Винт М6-6gх45
Заводской номер
373789
Количество на модель
№
10
Название детали
Опора верхняя
Заводской номер
101-8202123
Количество на модель
№
11
Название детали
Втулка
Заводской номер
101-8202124
Количество на модель
№
12
Название детали
Опора верхняя
Заводской номер
101-8202103
Количество на модель
№
13
Название детали
Поручень
Заводской номер
101-8202157
Количество на модель
№
14
Название детали
Поручень
Заводской номер
101-8202168
Количество на модель
№
15
Название детали
Поручень
Заводской номер
101-8202160
Количество на модель
№
16
Название детали
Поручень
Заводской номер
101-8202167
Количество на модель
№
17
Название детали
Поручень
Заводской номер
101-8202170
Количество на модель
№
18
Название детали
Поручень
Заводской номер
101-8202175
Количество на модель
№
19
Название детали
Поручень
Заводской номер
101-8202163
Количество на модель
№
20
Название детали
Поручень
Заводской номер
101-8202155
Количество на модель
№
21
Название детали
Поручень
Заводской номер
101-8202158
Количество на модель
№
22
Название детали
Поручень
Заводской номер
101-8202165
Количество на модель
№
23
Название детали
Поручень
Заводской номер
101-8202159
Количество на модель
№
24
Название детали
Поручень
Заводской номер
101-8202172
Количество на модель
№
25
Название детали
Поручень травмобезопасный
Заводской номер
101-8202450
Количество на модель
№
26
Название детали
Поручень
Заводской номер
104-8202153
Количество на модель
№
27
Название детали
Поручень
Заводской номер
101-8202156
Количество на модель
№
28
Название детали
Опора конечная
Заводской номер
101-8202108
Количество на модель
№
29
Название детали
Накладка
Заводской номер
101-8202111
Количество на модель
№
30
Название детали
Накладка
Заводской номер
101-8202109
Количество на модель
№
31
Название детали
Накладка
Заводской номер
101-8202118
Количество на модель
№
32
Название детали
Накладка
Заводской номер
101-8202119
Количество на модель
№
33
Название детали
Винт 2М6-6gх16
Заводской номер
233065
Количество на модель
№
34
Название детали
Труба перегородки верхняя
Заводской номер
103-7811020
Количество на модель
№
35
Название детали
Ранка перегородки левая
Заводской номер
101-7811104
Количество на модель
№
36
Название детали
Перегородка
Заводской номер
103-7811150
Количество на модель
№
37
Название детали
Перегородка
Заводской номер
103-7811151
Количество на модель
№
38
Название детали
Рамка перегородки правая
Заводской номер
101-7811105
Количество на модель
№
39
Название детали
Рамка перегородки правая
Заводской номер
101-7811106
Количество на модель
№
40
Название детали
Панель
Заводской номер
103-7811152
Количество на модель
№
41
Название детали
Труба перегородки нижняя
Заводской номер
103-7811022
Количество на модель
№
42
Название детали
Поручень
Заводской номер
101-8202161
Количество на модель
№
43
Название детали
Опора напольная
Заводской номер
101-8202102
Количество на модель
№
44
Название детали
Рамка перегородки правая
Заводской номер
101-7811108
Количество на модель
№
45
Название детали
Поручень
Заводской номер
101-8202178
Количество на модель
№
46
Название детали
Рамка перегородки нижняя
Заводской номер
101-7811107
Количество на модель
№
47
Название детали
Опора промежуточная
Заводской номер
101-8202107
Количество на модель
№
48
Название детали
Винт 2М6-6gх38
Заводской номер
233074
Количество на модель
№
49
Название детали
Накладка
Заводской номер
101-8202115
Количество на модель
№
50
Название детали
Накладка
Заводской номер
101-8202114
Количество на модель
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поручень | 101-8202169 | 1 | |||||
| 2 | Винт 2М6-6gх45 | 233077 | 2 | |||||
| 3 | Накладка | 101-8202113 | 3 | |||||
| 4 | Накладка | 101-8202112 | 4 | |||||
| 5 | Гайка | 250508 | 5 | |||||
| 6 | Заклепка | DIN7337A3x12AlSt-A1P | 6 | |||||
| 7 | Винт 2М6-6gх30 | 233071 | 7 | |||||
| 8 | Накладка | 101-8202106 | 8 | |||||
| 9 | Накладка | 101-8202105 | 9 | |||||
| 10 | Винт М6-6gх45 | 373789 | 10 | |||||
| 11 | Опора верхняя | 101-8202123 | 11 | |||||
| 12 | Втулка | 101-8202124 | 12 | |||||
| 13 | Опора верхняя | 101-8202103 | 13 | |||||
| 14 | Поручень | 101-8202157 | 14 | |||||
| 15 | Поручень | 101-8202168 | 15 | |||||
| 16 | Поручень | 101-8202160 | 16 | |||||
| 17 | Поручень | 101-8202167 | 17 | |||||
| 18 | Поручень | 101-8202170 | 18 | |||||
| 19 | Поручень | 101-8202175 | 19 | |||||
| 20 | Поручень | 101-8202163 | 20 | |||||
| 21 | Поручень | 101-8202155 | 21 | |||||
| 22 | Поручень | 101-8202158 | 22 | |||||
| 23 | Поручень | 101-8202165 | 23 | |||||
| 24 | Поручень | 101-8202159 | 24 | |||||
| 25 | Поручень | 101-8202172 | 25 | |||||
| 26 | Поручень травмобезопасный | 101-8202450 | 26 | |||||
| 27 | Поручень | 104-8202153 | 27 | |||||
| 28 | Поручень | 101-8202156 | 28 | |||||
| 29 | Опора конечная | 101-8202108 | 29 | |||||
| 30 | Накладка | 101-8202111 | 30 | |||||
| 31 | Накладка | 101-8202109 | 31 | |||||
| 32 | Накладка | 101-8202118 | 32 | |||||
| 33 | Накладка | 101-8202119 | 33 | |||||
| 34 | Винт 2М6-6gх16 | 233065 | 34 | |||||
| 35 | Труба перегородки верхняя | 103-7811020 | 35 | |||||
| 36 | Ранка перегородки левая | 101-7811104 | 36 | |||||
| 37 | Перегородка | 103-7811150 | 37 | |||||
| 38 | Перегородка | 103-7811151 | 38 | |||||
| 39 | Рамка перегородки правая | 101-7811105 | 39 | |||||
| 40 | Рамка перегородки правая | 101-7811106 | 40 | |||||
| 41 | Панель | 103-7811152 | 41 | |||||
| 42 | Труба перегородки нижняя | 103-7811022 | 42 | |||||
| 43 | Поручень | 101-8202161 | 43 | |||||
| 44 | Опора напольная | 101-8202102 | 44 | |||||
| 45 | Рамка перегородки правая | 101-7811108 | 45 | |||||
| 46 | Поручень | 101-8202178 | 46 | |||||
| 47 | Рамка перегородки нижняя | 101-7811107 | 47 | |||||
| 48 | Опора промежуточная | 101-8202107 | 48 | |||||
| 49 | Винт 2М6-6gх38 | 233074 | 49 | |||||
| 50 | Накладка | 101-8202115 | 50 | |||||
| 51 | Накладка | 101-8202114 | 51 |
