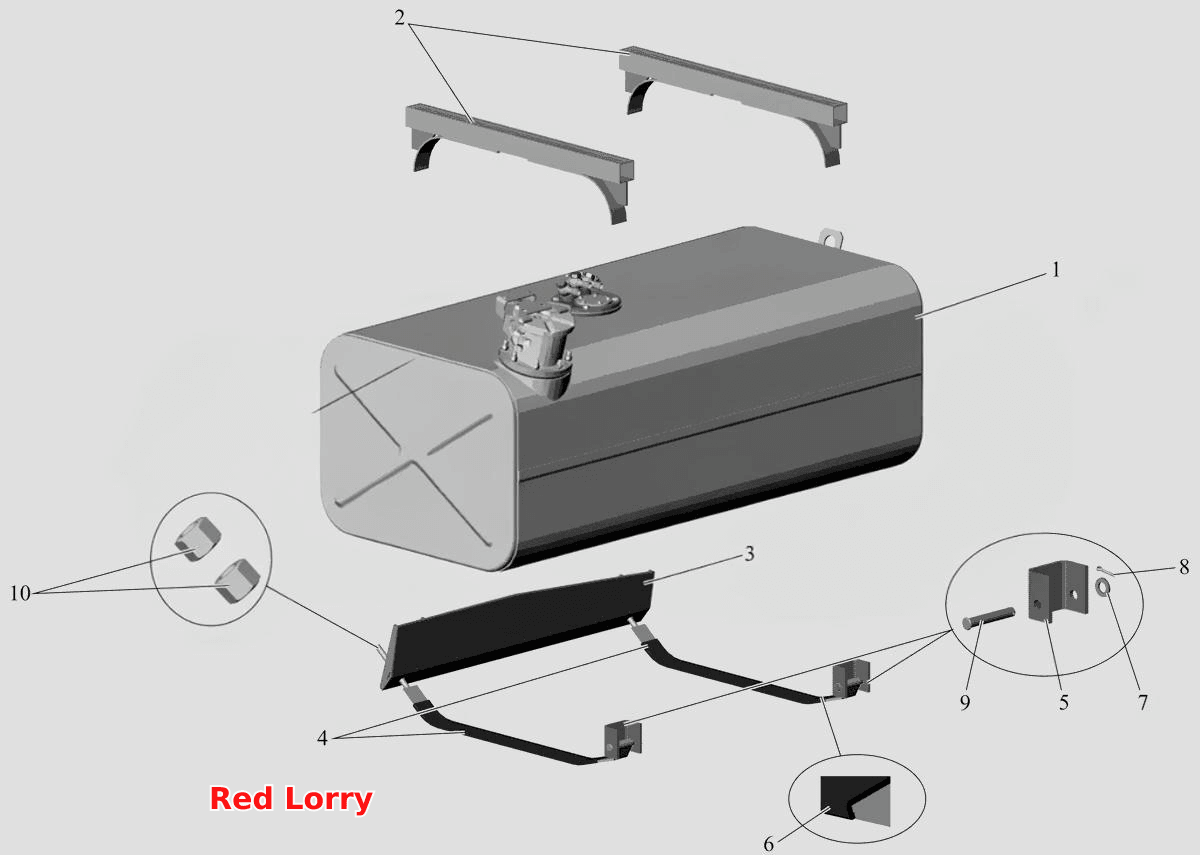

Крепление топливного бака 103-1101002
100%
Название детали
Бак топливный
Заводской номер
103-1101010-01
Количество на модель
№
1
Название детали
Бак топливный
Заводской номер
103-1101010-03
Количество на модель
№
1
Название детали
Кронштейн
Заводской номер
103-1101102
Количество на модель
№
2
Название детали
Кронштейн
Заводской номер
103-1101091
Количество на модель
№
3
Название детали
Хомут бака
Заводской номер
103-1101107
Количество на модель
№
4
Название детали
Кронштейн
Заводской номер
103-1101113
Количество на модель
№
5
Название детали
Уплотнитель
Заводской номер
103-1101114
Количество на модель
№
6
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
№
7
Название детали
Шплинт
Заводской номер
258052
Количество на модель
№
8
Название детали
Палец 12х80
Заводской номер
260099
Количество на модель
№
9
Название детали
Гайка М14х1,5-6Н
Заводской номер
374619
Количество на модель
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 103-1101010-01 | 1 | |||||
| 1 | Бак топливный | 103-1101010-03 | 1 | |||||
| 2 | Кронштейн | 103-1101102 | 2 | |||||
| 3 | Кронштейн | 103-1101091 | 3 | |||||
| 4 | Хомут бака | 103-1101107 | 4 | |||||
| 5 | Кронштейн | 103-1101113 | 5 | |||||
| 6 | Уплотнитель | 103-1101114 | 6 | |||||
| 7 | Шайба 12 | 252007 | 7 | |||||
| 8 | Шплинт | 258052 | 8 | |||||
| 9 | Палец 12х80 | 260099 | 9 | |||||
| 10 | Гайка М14х1,5-6Н | 374619 | 10 |
