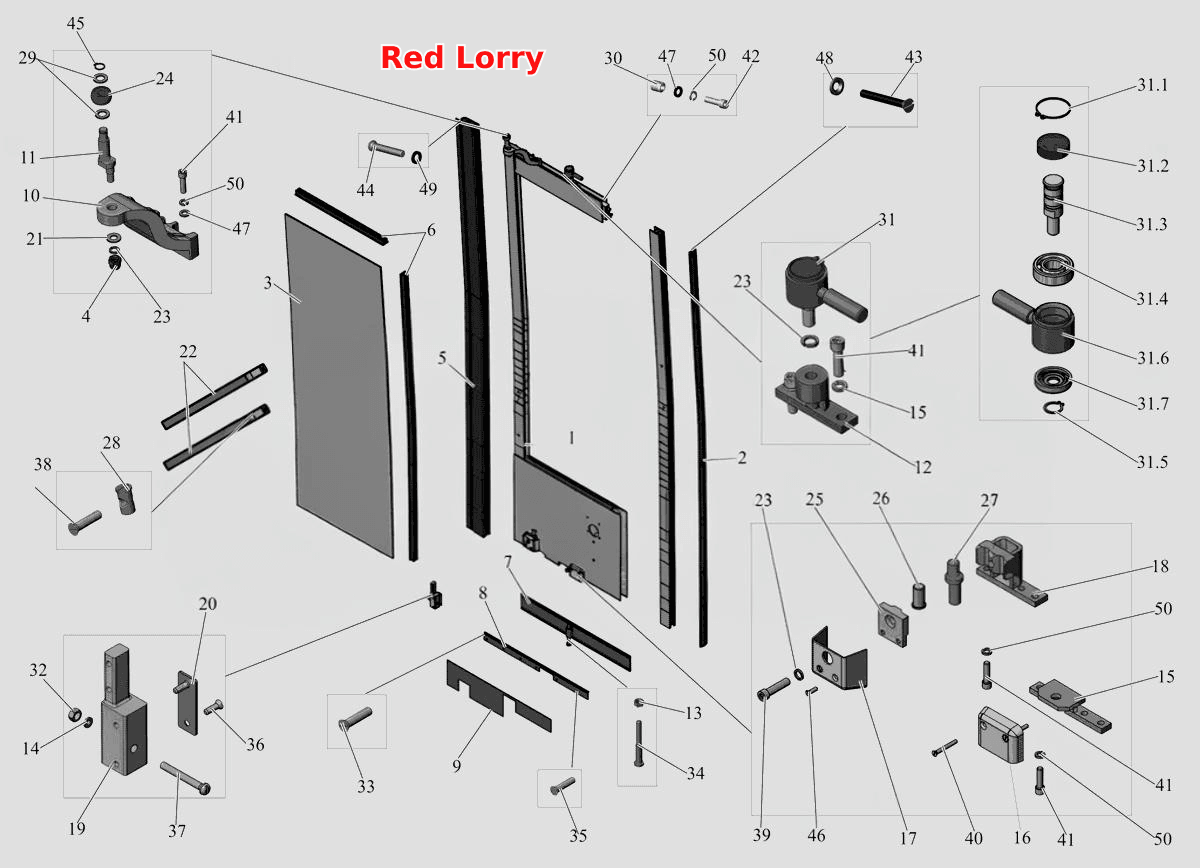

Дверь 104-6100100
100%
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
12
№
Название детали
Гайка
Заводской номер
250508
Количество на модель
1
№
Название детали
Чехол
Заводской номер
101-6106120
Количество на модель
1
№
Название детали
Корпус шарнира
Заводской номер
101-6106112
Количество на модель
1
№
Название детали
Кольцо В15
Заводской номер
400539
Количество на модель
1
№
Название детали
Подшипник
Заводской номер
ШСП-15
Количество на модель
1
№
Название детали
Палец
Заводской номер
101-6106122
Количество на модель
1
№
Название детали
Заглушка
Заводской номер
101-6106124
Количество на модель
1
№
Название детали
Кольцо В28
Заводской номер
400384-01
Количество на модель
1
№
Название детали
Шарнир верхний
Заводской номер
101-6106110
Количество на модель
1
№
Название детали
Втулка
Заводской номер
101-6101166
Количество на модель
16
№
Название детали
Проставка
Заводской номер
101-6108126
Количество на модель
2
№
Название детали
Держатель
Заводской номер
101-8202302
Количество на модель
4
№
Название детали
Эксцентрик
Заводской номер
101-6108132
Количество на модель
1
№
Название детали
Палец
Заводской номер
101-6108134
Количество на модель
1
№
Название детали
Прижим
Заводской номер
101-6108136-01
Количество на модель
1
№
Название детали
Винт 2М5-6gх20
Заводской номер
233042-02
Количество на модель
1
№
Название детали
Палец
Заводской номер
101-6107057
Количество на модель
1
№
Название детали
Шайба 5
Заводской номер
252036
Количество на модель
1
№
Название детали
Шайба 4
Заводской номер
375800-02
Количество на модель
4
№
Название детали
Шайба 8
Заводской номер
375451
Количество на модель
4
№
Название детали
Винт 2М5-6gх10
Заводской номер
233037-01
Количество на модель
2
№
Название детали
Кольцо В 12
Заводской номер
400538
Количество на модель
1
№
Название детали
Винт
Заводской номер
DIN7981ST4,8x3,2-C-H
Количество на модель
1
№
Название детали
Винт
Заводской номер
DIN7982ST4,2x3,2-C-H
Количество на модель
4
№
Название детали
Винт М8-6gх20
Заводской номер
401033
Количество на модель
2
№
Название детали
Винт М8-6gх30
Заводской номер
401028
Количество на модель
10
№
Название детали
Винт 2М5-6gх28
Заводской номер
231585-01
Количество на модель
2
№
Название детали
Винт М10-6gх40
Заводской номер
401047
Количество на модель
1
№
Название детали
Винт 2М8х25
Заводской номер
233126-02
Количество на модель
4
№
Название детали
Винт
Заводской номер
373800
Количество на модель
1
№
Название детали
Винт 2М5-6gх14
Заводской номер
233039-02
Количество на модель
2
№
Название детали
Винт
Заводской номер
DIN7983ST4,2x1,9-C-H-A3S
Количество на модель
9
№
Название детали
Ролик
Заводской номер
101-6108122
Количество на модель
1
№
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
1
№
Название детали
Пластина декоративная
Заводской номер
101-6107052
Количество на модель
1
№
Название детали
Пластина декоративная
Заводской номер
101-6107053
Количество на модель
1
№
Название детали
Накладка
Заводской номер
104-6107054
Количество на модель
1
№
Название детали
Накладка
Заводской номер
104-6107055
Количество на модель
1
№
Название детали
Пластина защитная
Заводской номер
101-6107050
Количество на модель
1
№
Название детали
Уплотнитель стекла двери
Заводской номер
101-6103020
Количество на модель
2
№
Название детали
Уплотнитель
Заводской номер
104-6107064
Количество на модель
1
№
Название детали
Уплотнитель
Заводской номер
104-6107065
Количество на модель
1
№
Название детали
Гайка М10-6Н
Заводской номер
374225
Количество на модель
1
№
Название детали
Стекло двери
Заводской номер
101-6103040
Количество на модель
1
№
Название детали
Стекло двери
Заводской номер
101-6103040-01
Количество на модель
1
№
Название детали
Уплотнитель профиль
Заводской номер
104-6107062
Количество на модель
1
№
Название детали
Каркас створки двери
Заводской номер
104-6201100
Количество на модель
1
№
Название детали
Каркас створки двери
Заводской номер
104-6201101
Количество на модель
1
№
Название детали
Каркас створки двери
Заводской номер
104-6101100
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
101-6108125
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
101-6108124
Количество на модель
1
№
Название детали
Ограждение
Заводской номер
101-8202300
Количество на модель
2
№
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
1
№
Название детали
Накладка
Заводской номер
101-6107059
Количество на модель
1
№
Название детали
Держатель
Заводской номер
101-6107060
Количество на модель
1
№
Название детали
Держатель
Заводской номер
101-6107061
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
101-6108110
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
101-6108111
Количество на модель
1
№
Название детали
Крышка
Заводской номер
101-6108130
Количество на модель
1
№
Название детали
Крышка
Заводской номер
101-6106200
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
101-6106140
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
101-6106141
Количество на модель
1
№
Название детали
Шайба
Заводской номер
252004
Количество на модель
1
№
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
101-6106130
Количество на модель
1
№
Название детали
Эксцентрик
Заводской номер
101-6108128
Количество на модель
1
№
Название детали
Каркас створки двери
Заводской номер
104-6101101
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба 8Л | 252155 | 12 | 12 | |||||
| Гайка | 250508 | 1 | 1 | |||||
| Чехол | 101-6106120 | 1 | 1 | |||||
| Корпус шарнира | 101-6106112 | 1 | 1 | |||||
| Кольцо В15 | 400539 | 1 | 1 | |||||
| Подшипник | ШСП-15 | 1 | 1 | |||||
| Палец | 101-6106122 | 1 | 1 | |||||
| Заглушка | 101-6106124 | 1 | 1 | |||||
| Кольцо В28 | 400384-01 | 1 | 1 | |||||
| Шарнир верхний | 101-6106110 | 1 | 1 | |||||
| Втулка | 101-6101166 | 16 | 16 | |||||
| Проставка | 101-6108126 | 2 | 2 | |||||
| Держатель | 101-8202302 | 4 | 4 | |||||
| Эксцентрик | 101-6108132 | 1 | 1 | |||||
| Палец | 101-6108134 | 1 | 1 | |||||
| Прижим | 101-6108136-01 | 1 | 1 | |||||
| Винт 2М5-6gх20 | 233042-02 | 1 | 1 | |||||
| Палец | 101-6107057 | 1 | 1 | |||||
| Шайба 5 | 252036 | 1 | 1 | |||||
| Шайба 4 | 375800-02 | 4 | 4 | |||||
| Шайба 8 | 375451 | 4 | 4 | |||||
| Винт 2М5-6gх10 | 233037-01 | 2 | 2 | |||||
| Кольцо В 12 | 400538 | 1 | 1 | |||||
| Винт | DIN7981ST4,8x3,2-C-H | 1 | 1 | |||||
| Винт | DIN7982ST4,2x3,2-C-H | 4 | 4 | |||||
| Винт М8-6gх20 | 401033 | 2 | 2 | |||||
| Винт М8-6gх30 | 401028 | 10 | 10 | |||||
| Винт 2М5-6gх28 | 231585-01 | 2 | 2 | |||||
| Винт М10-6gх40 | 401047 | 1 | 1 | |||||
| Винт 2М8х25 | 233126-02 | 4 | 4 | |||||
| Винт | 373800 | 1 | 1 | |||||
| Винт 2М5-6gх14 | 233039-02 | 2 | 2 | |||||
| Винт | DIN7983ST4,2x1,9-C-H-A3S | 9 | 9 | |||||
| Ролик | 101-6108122 | 1 | 1 | |||||
| Шайба 10Л | 252156 | 1 | 1 | |||||
| Пластина декоративная | 101-6107052 | 1 | 1 | |||||
| Пластина декоративная | 101-6107053 | 1 | 1 | |||||
| Накладка | 104-6107054 | 1 | 1 | |||||
| Накладка | 104-6107055 | 1 | 1 | |||||
| Пластина защитная | 101-6107050 | 1 | 1 | |||||
| Уплотнитель стекла двери | 101-6103020 | 2 | 2 | |||||
| Уплотнитель | 104-6107064 | 1 | 1 | |||||
| Уплотнитель | 104-6107065 | 1 | 1 | |||||
| Гайка М10-6Н | 374225 | 1 | 1 | |||||
| Стекло двери | 101-6103040 | 1 | 1 | |||||
| Стекло двери | 101-6103040-01 | 1 | 1 | |||||
| Уплотнитель профиль | 104-6107062 | 1 | 1 | |||||
| Каркас створки двери | 104-6201100 | 1 | 1 | |||||
| Каркас створки двери | 104-6201101 | 1 | 1 | |||||
| Каркас створки двери | 104-6101100 | 1 | 1 | |||||
| Кронштейн | 101-6108125 | 1 | 1 | |||||
| Кронштейн | 101-6108124 | 1 | 1 | |||||
| Ограждение | 101-8202300 | 2 | 2 | |||||
| Шайба 10 | 252006 | 1 | 1 | |||||
| Накладка | 101-6107059 | 1 | 1 | |||||
| Держатель | 101-6107060 | 1 | 1 | |||||
| Держатель | 101-6107061 | 1 | 1 | |||||
| Кронштейн | 101-6108110 | 1 | 1 | |||||
| Кронштейн | 101-6108111 | 1 | 1 | |||||
| Крышка | 101-6108130 | 1 | 1 | |||||
| Крышка | 101-6106200 | 1 | 1 | |||||
| Кронштейн | 101-6106140 | 1 | 1 | |||||
| Кронштейн | 101-6106141 | 1 | 1 | |||||
| Шайба | 252004 | 1 | 1 | |||||
| Гайка М10-6Н | 250512 | 1 | 1 | |||||
| Кронштейн | 101-6106130 | 1 | 1 | |||||
| Эксцентрик | 101-6108128 | 1 | 1 | |||||
| Каркас створки двери | 104-6101101 | 1 | 1 |
