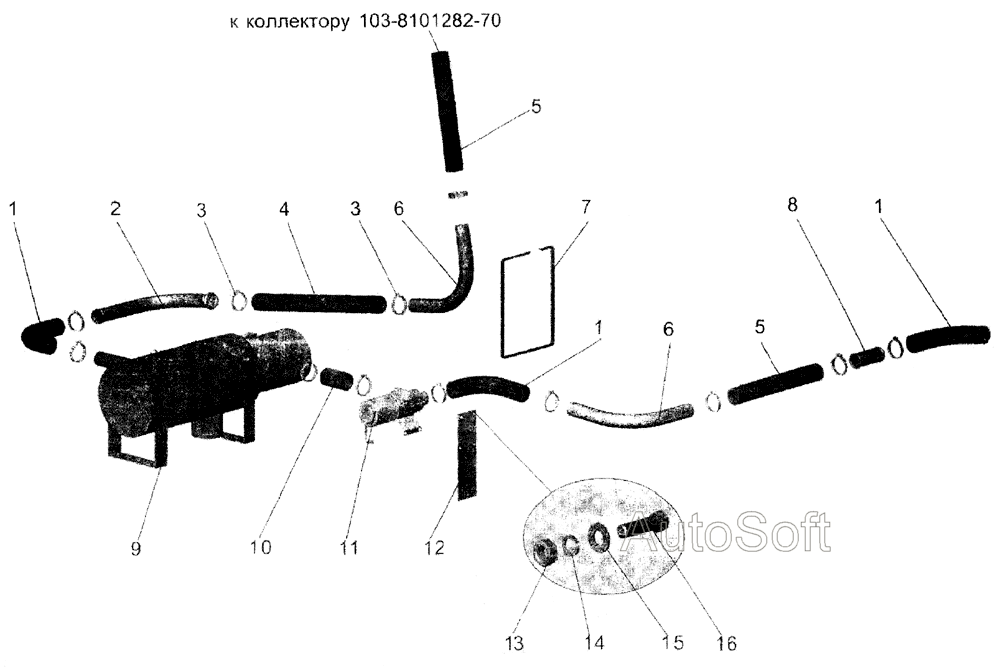

Установка подогревателя
100%
Название детали
Коллектор
Заводской номер
103-8101282-70
Количество на модель
№
Название детали
Шланг
Заводской номер
70-1303001
Количество на модель
3
№
1
Название детали
Патрубок
Заводской номер
103-1015019-40
Количество на модель
1
№
2
Название детали
Хомут червячный 40-60
Заводской номер
53954060
Количество на модель
12
№
3
Название детали
Шланг
Заводской номер
103-1 015087-70
Количество на модель
1
№
4
Название детали
Шланг
Заводской номер
103-1015088-70
Количество на модель
2
№
5
Название детали
Патрубок
Заводской номер
104-8101250
Количество на модель
2
№
6
Название детали
Профиль резиновый
Заводской номер
Профиль резиновый
Количество на модель
1
№
7
Название детали
Трубка соединительная
Заводской номер
103-1015073-40
Количество на модель
1
№
8
Название детали
Подогреватель жидкостный Тур268.07
Заводской номер
42020В
Количество на модель
1
№
9
Название детали
Рукав
Заводской номер
103-1015081-40
Количество на модель
1
№
10
Название детали
Насос циркуляционный U4814
Заводской номер
43150B
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
103-1015026-40
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
250508
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
252134
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
252004
Количество на модель
4
№
15
Название детали
Рычаг
Заводской номер
20-420
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Коллектор | 103-8101282-70 | |||||||
| 1 | Шланг | 70-1303001 | 3 | 3 | 1 | |||
| 2 | Патрубок | 103-1015019-40 | 1 | 1 | 2 | |||
| 3 | Хомут червячный 40-60 | 53954060 | 12 | 12 | 3 | |||
| 4 | Шланг | 103-1 015087-70 | 1 | 1 | 4 | |||
| 5 | Шланг | 103-1015088-70 | 2 | 2 | 5 | |||
| 6 | Патрубок | 104-8101250 | 2 | 2 | 6 | |||
| 7 | Профиль резиновый | Профиль резиновый | 1 | 1 | 7 | |||
| 8 | Трубка соединительная | 103-1015073-40 | 1 | 1 | 8 | |||
| 9 | Подогреватель жидкостный Тур268.07 | 42020В | 1 | 1 | 9 | |||
| 10 | Рукав | 103-1015081-40 | 1 | 1 | 10 | |||
| 11 | Насос циркуляционный U4814 | 43150B | 1 | 1 | 11 | |||
| 12 | Кронштейн | 103-1015026-40 | 1 | 1 | 12 | |||
| 13 | Гайка | 250508 | 4 | 4 | 13 | |||
| 14 | Шайба | 252134 | 4 | 4 | 14 | |||
| 15 | Шайба | 252004 | 4 | 4 | 15 | |||
| 16 | Рычаг | 20-420 | 4 | 4 | 16 |
