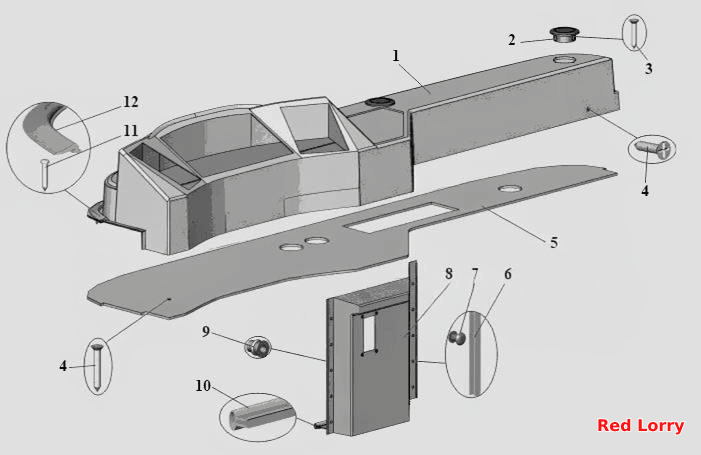

Установка панели передка 103-5300510-10
100%
Название детали
Панель передка
Заводской номер
103-5326100-10
Количество на модель
1
№
1
Название детали
Сопло поворотное
Заводской номер
103-5302400
Количество на модель
3
№
2
Название детали
Винт
Заводской номер
DIN7982ST3,5x19-C-H
Количество на модель
12
№
3
Название детали
Винт
Заводской номер
DIN7982ST6,3x38-C-H
Количество на модель
3
№
4
Название детали
Утеплитель
Заводской номер
103-5326522
Количество на модель
1
№
5
Название детали
Профиль подкладной L=470+2 мм
Заводской номер
103-5326526
Количество на модель
2
№
6
Название детали
Заклепка
Заводской номер
DIN7337B4,8x18-Al-St-A1P
Количество на модель
12
№
7
Название детали
Облицовка
Заводской номер
103-5328710
Количество на модель
1
№
8
Название детали
Гайка-заклепка
Заводской номер
W-9484M57x13St-A1P
Количество на модель
4
№
9
Название детали
Профиль 450/6307803 L=700+2 мм
Заводской номер
103-5326528
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
DIN7981ST6,3x25-C-H
Количество на модель
11
№
11
Название детали
Уплотнитель резиновый Профиль ПР 19,L=3130+5 мм
Заводской номер
103-5326524
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель передка | 103-5326100-10 | 1 | 1 | 1 | |||
| 2 | Сопло поворотное | 103-5302400 | 3 | 3 | 2 | |||
| 3 | Винт | DIN7982ST3,5x19-C-H | 12 | 12 | 3 | |||
| 4 | Винт | DIN7982ST6,3x38-C-H | 3 | 3 | 4 | |||
| 5 | Утеплитель | 103-5326522 | 1 | 1 | 5 | |||
| 6 | Профиль подкладной L=470+2 мм | 103-5326526 | 2 | 2 | 6 | |||
| 7 | Заклепка | DIN7337B4,8x18-Al-St-A1P | 12 | 12 | 7 | |||
| 8 | Облицовка | 103-5328710 | 1 | 1 | 8 | |||
| 9 | Гайка-заклепка | W-9484M57x13St-A1P | 4 | 4 | 9 | |||
| 10 | Профиль 450/6307803 L=700+2 мм | 103-5326528 | 1 | 1 | 10 | |||
| 11 | Винт | DIN7981ST6,3x25-C-H | 11 | 11 | 11 | |||
| 12 | Уплотнитель резиновый Профиль ПР 19,L=3130+5 мм | 103-5326524 | 1 | 1 | 12 |
