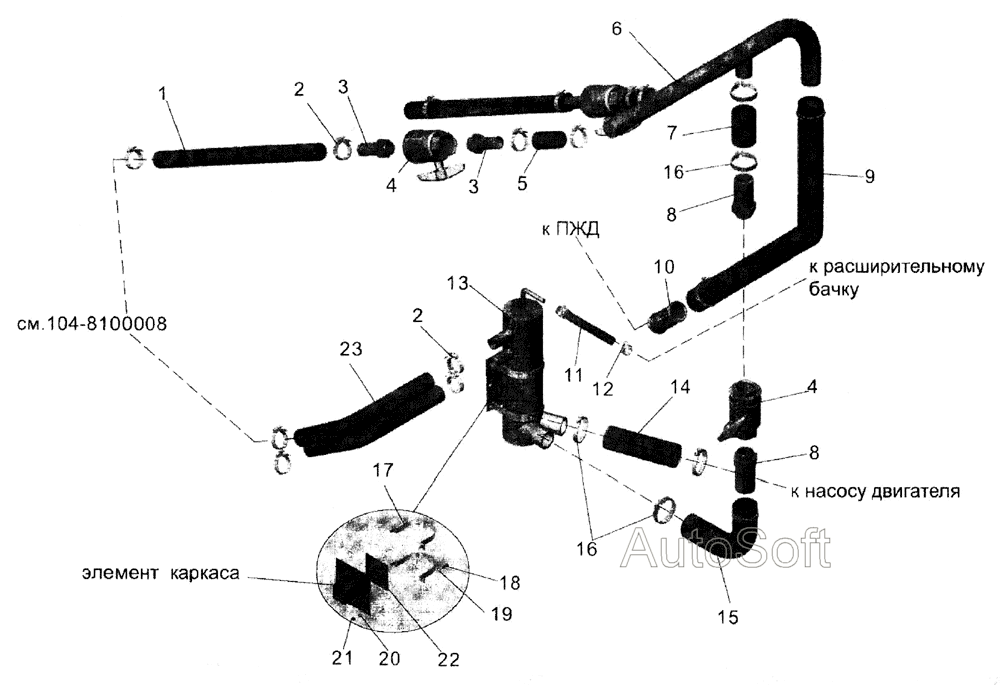

Установка системы отопления моторного отсека
100%
Название детали
Рукав 25х35
Заводской номер
104-8101395
Количество на модель
№
1
Название детали
Хомут червячный DIN 3017 AI32-50 W2-1
Заводской номер
Хомут червячный
Количество на модель
№
2
Название детали
Патрубок
Заводской номер
101-3101352
Количество на модель
№
3
Название детали
Кран проходной
Заводской номер
101-8101302-01
Количество на модель
№
4
Название детали
Рукав 25x35
Заводской номер
104-8101392
Количество на модель
№
5
Название детали
Коллектор
Заводской номер
104-8101282
Количество на модель
№
6
Название детали
Рукав 36x49
Заводской номер
104C-8101396
Количество на модель
№
7
Название детали
Патрубок
Заводской номер
104-8101352
Количество на модель
№
8
Название детали
Рукав 38х49
Заводской номер
1040-8101397
Количество на модель
№
9
Название детали
Трубка соединительная
Заводской номер
103-1015073-40
Количество на модель
№
10
Название детали
Рукав 10x17.5
Заводской номер
104C-8101390
Количество на модель
№
11
Название детали
Бачок воздухоотделительный
Заводской номер
104-8101334
Количество на модель
№
13
Название детали
Рукав 38x49
Заводской номер
104С-8101398
Количество на модель
№
14
Название детали
Шланг
Заводской номер
70-1303001
Количество на модель
№
15
Название детали
Хомут
Заводской номер
101-8101361
Количество на модель
№
17
Название детали
Болт
Заводской номер
201422
Количество на модель
№
18
Название детали
Шайба
Заводской номер
252037
Количество на модель
№
19
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
№
20
Название детали
Гайка
Заводской номер
250508
Количество на модель
№
21
Название детали
Накладка
Заводской номер
104-8101670
Количество на модель
№
22
Название детали
Рукав 25х35
Заводской номер
104-8101396
Количество на модель
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав 25х35 | 104-8101395 | 1 | |||||
| 2 | Хомут червячный DIN 3017 AI32-50 W2-1 | Хомут червячный | 2 | |||||
| 3 | Патрубок | 101-3101352 | 3 | |||||
| 4 | Кран проходной | 101-8101302-01 | 4 | |||||
| 5 | Рукав 25x35 | 104-8101392 | 5 | |||||
| 6 | Коллектор | 104-8101282 | 6 | |||||
| 7 | Рукав 36x49 | 104C-8101396 | 7 | |||||
| 8 | Патрубок | 104-8101352 | 8 | |||||
| 9 | Рукав 38х49 | 1040-8101397 | 9 | |||||
| 10 | Трубка соединительная | 103-1015073-40 | 10 | |||||
| 11 | Рукав 10x17.5 | 104C-8101390 | 11 | |||||
| 13 | Бачок воздухоотделительный | 104-8101334 | 13 | |||||
| 14 | Рукав 38x49 | 104С-8101398 | 14 | |||||
| 15 | Шланг | 70-1303001 | 15 | |||||
| 17 | Хомут | 101-8101361 | 17 | |||||
| 18 | Болт | 201422 | 18 | |||||
| 19 | Шайба | 252037 | 19 | |||||
| 20 | Шайба 6Л | 252154 | 20 | |||||
| 21 | Гайка | 250508 | 21 | |||||
| 22 | Накладка | 104-8101670 | 22 | |||||
| 23 | Рукав 25х35 | 104-8101396 | 23 |
