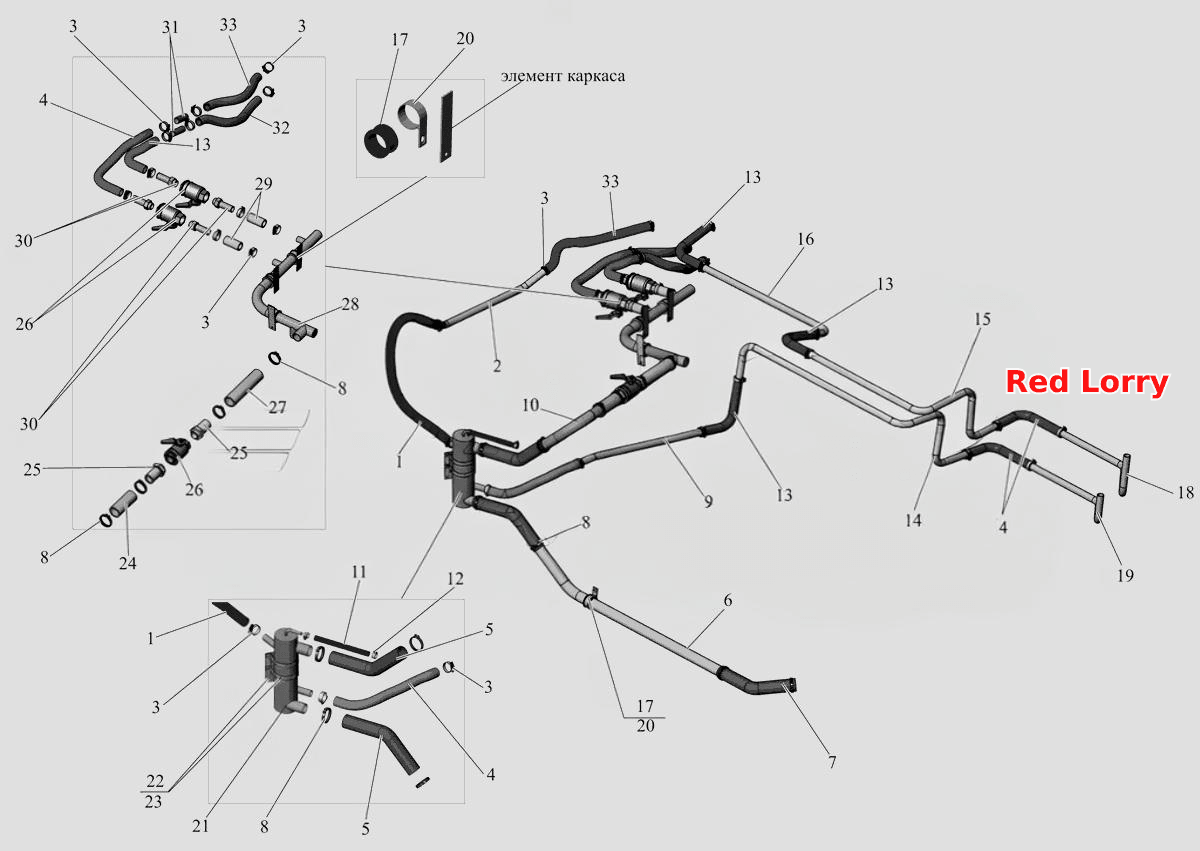

Установка системы отопления в моторном отсеке 206060-8100007
100%
Название детали
Рукав
Заводской номер
206060-8101390
Количество на модель
№
1
Название детали
Труба
Заводской номер
206060-8101622
Количество на модель
№
2
Название детали
Хомут червячный
Заводской номер
DIN3017-AS25-40W2-1
Количество на модель
№
3
Название детали
Патрубок гнутый
Заводской номер
R1608
Количество на модель
№
4
Название детали
Патрубок угловой d38
Заводской номер
270003247
Количество на модель
№
5
Название детали
Труба
Заводской номер
206060-8101630
Количество на модель
№
6
Название детали
Патрубок угловой
Заводской номер
270003237
Количество на модель
№
7
Название детали
Хомут червячный
Заводской номер
DIN3017-AL32-50W2-1
Количество на модель
№
8
Название детали
Труба
Заводской номер
206060-8101636
Количество на модель
№
9
Название детали
Труба
Заводской номер
206060-8101623
Количество на модель
№
10
Название детали
Рукав
Заводской номер
206060-8101388
Количество на модель
№
11
Название детали
Хомут червячный
Заводской номер
DIN3017-AL12-20W2-1
Количество на модель
№
12
Название детали
Патрубок гнутый
Заводской номер
R1607
Количество на модель
№
13
Название детали
Труба
Заводской номер
206060-8101626
Количество на модель
№
14
Название детали
Труба
Заводской номер
206060-8101628
Количество на модель
№
15
Название детали
Труба
Заводской номер
206060-8101624
Количество на модель
№
16
Название детали
Прокладка
Заводской номер
105-8101403
Количество на модель
№
17
Название детали
Труба
Заводской номер
206060-8101632
Количество на модель
№
18
Название детали
Труба
Заводской номер
206060-8101634
Количество на модель
№
19
Название детали
Хомут
Заводской номер
64221-3724634
Количество на модель
№
20
Название детали
Бачок воздухоотделительный
Заводской номер
206060-8101334
Количество на модель
№
21
Название детали
Хомут
Заводской номер
101-8101361
Количество на модель
№
22
Название детали
Прокладка
Заводской номер
64227-3506028
Количество на модель
№
23
Название детали
Рукав
Заводской номер
206060-8101393
Количество на модель
№
24
Название детали
Патрубок
Заводской номер
104-8101352
Количество на модель
№
25
Название детали
Клапан шаровой
Заводской номер
F-FDN-32
Количество на модель
№
26
Название детали
Рукав
Заводской номер
206060-8101394
Количество на модель
№
27
Название детали
Коллектор
Заводской номер
206060-8101282
Количество на модель
№
28
Название детали
Рукав
Заводской номер
206060-8101395
Количество на модель
№
29
Название детали
Патрубок
Заводской номер
101-8101352
Количество на модель
№
30
Название детали
Патрубок
Заводской номер
152-8101636
Количество на модель
№
31
Название детали
Рукав
Заводской номер
206060-8101391
Количество на модель
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 206060-8101390 | 1 | |||||
| 2 | Труба | 206060-8101622 | 2 | |||||
| 3 | Хомут червячный | DIN3017-AS25-40W2-1 | 3 | |||||
| 4 | Патрубок гнутый | R1608 | 4 | |||||
| 5 | Патрубок угловой d38 | 270003247 | 5 | |||||
| 6 | Труба | 206060-8101630 | 6 | |||||
| 7 | Патрубок угловой | 270003237 | 7 | |||||
| 8 | Хомут червячный | DIN3017-AL32-50W2-1 | 8 | |||||
| 9 | Труба | 206060-8101636 | 9 | |||||
| 10 | Труба | 206060-8101623 | 10 | |||||
| 11 | Рукав | 206060-8101388 | 11 | |||||
| 12 | Хомут червячный | DIN3017-AL12-20W2-1 | 12 | |||||
| 13 | Патрубок гнутый | R1607 | 13 | |||||
| 14 | Труба | 206060-8101626 | 14 | |||||
| 15 | Труба | 206060-8101628 | 15 | |||||
| 16 | Труба | 206060-8101624 | 16 | |||||
| 17 | Прокладка | 105-8101403 | 17 | |||||
| 18 | Труба | 206060-8101632 | 18 | |||||
| 19 | Труба | 206060-8101634 | 19 | |||||
| 20 | Хомут | 64221-3724634 | 20 | |||||
| 21 | Бачок воздухоотделительный | 206060-8101334 | 21 | |||||
| 22 | Хомут | 101-8101361 | 22 | |||||
| 23 | Прокладка | 64227-3506028 | 23 | |||||
| 24 | Рукав | 206060-8101393 | 24 | |||||
| 25 | Патрубок | 104-8101352 | 25 | |||||
| 26 | Клапан шаровой | F-FDN-32 | 26 | |||||
| 27 | Рукав | 206060-8101394 | 27 | |||||
| 28 | Коллектор | 206060-8101282 | 28 | |||||
| 29 | Рукав | 206060-8101395 | 29 | |||||
| 30 | Патрубок | 101-8101352 | 30 | |||||
| 31 | Патрубок | 152-8101636 | 31 | |||||
| 33 | Рукав | 206060-8101391 | 33 |
