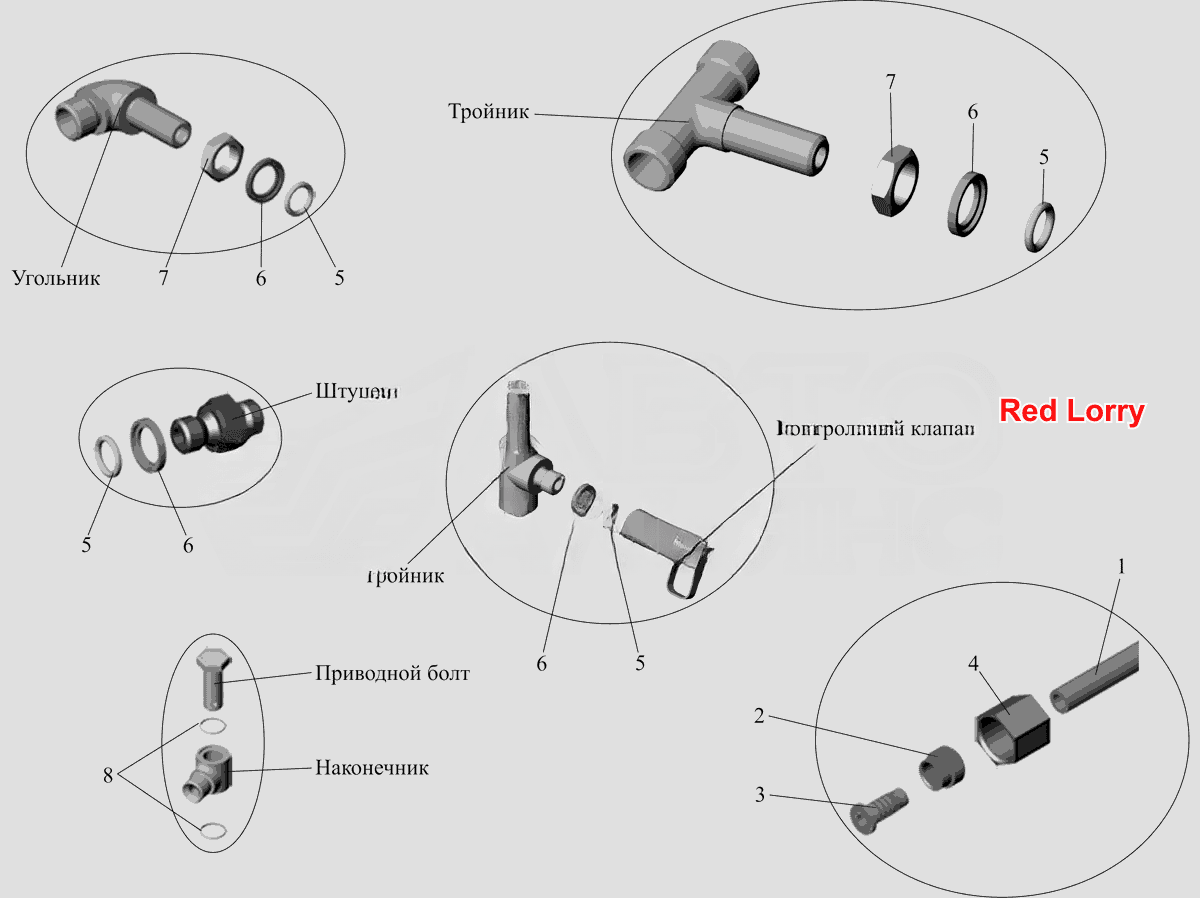

Соединения пневматические
100%
Название детали
Трубопровод
Заводской номер
Трубопровод6х1
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
Трубопровод8х1,5
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
Трубопровод10х1,5
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
Трубопровод12х1,6
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
Трубопровод16х2,5
Количество на модель
№
1
Название детали
Муфта зажимная 16
Заводской номер
403805
Количество на модель
№
2
Название детали
Муфта зажимная 12
Заводской номер
403803
Количество на модель
№
2
Название детали
Муфта зажимная 10
Заводской номер
403802
Количество на модель
№
2
Название детали
Муфта зажимная 8
Заводской номер
403801
Количество на модель
№
2
Название детали
Муфта зажимная 6
Заводской номер
403800
Количество на модель
№
2
Название детали
Ниппель 6х1
Заводской номер
402409
Количество на модель
№
3
Название детали
Ниппель
Заводской номер
402410
Количество на модель
№
3
Название детали
Ниппель 10х1,5
Заводской номер
402411
Количество на модель
№
3
Название детали
Ниппель 12х1,6
Заводской номер
402412
Количество на модель
№
3
Название детали
Ниппель 16х2,5
Заводской номер
402413
Количество на модель
№
3
Название детали
Гайка стяжная 16
Заводской номер
405676
Количество на модель
№
4
Название детали
Гайка стяжная 12
Заводской номер
405648
Количество на модель
№
4
Название детали
Гайка стяжная 10
Заводской номер
405647
Количество на модель
№
4
Название детали
Гайка стяжная 8
Заводской номер
405623
Количество на модель
№
4
Название детали
Гайка стяжная 6
Заводской номер
405622
Количество на модель
№
4
Название детали
Кольцо
Заводской номер
008-011-25-2-3
Количество на модель
№
5
Название детали
КОЛЬЦО
Заводской номер
010-014-25-2-3
Количество на модель
№
5
Название детали
Кольцо- -
Заводской номер
012-016-25-2-3
Количество на модель
№
5
Название детали
Кольцо
Заводской номер
014-018-25-2-3
Количество на модель
№
5
Название детали
Кольцо
Заводской номер
021-025-25-2-3
Количество на модель
№
5
Название детали
Шайба колпачковая 22х2,7
Заводской номер
375545
Количество на модель
№
6
Название детали
Шайба колпачковая 16х21
Заводской номер
375544
Количество на модель
№
6
Название детали
Шайба колпачковая 14х19
Заводской номер
375543
Количество на модель
№
6
Название детали
Шайба колпачковая 12х17
Заводской номер
375542
Количество на модель
№
6
Название детали
Шайба колпачковая 10х15
Заводской номер
375541
Количество на модель
№
6
Название детали
Гайка М12х1,5-6Н
Заводской номер
374616
Количество на модель
№
7
Название детали
Гайка М14х1,5 -6Н
Заводской номер
374617
Количество на модель
№
7
Название детали
Гайка М16х1,5-6Н
Заводской номер
374639
Количество на модель
№
7
Название детали
Гайка М22х1,5-6Н
Заводской номер
374640
Количество на модель
№
7
Название детали
Гайка М26х1,5-6Н
Заводской номер
374657
Количество на модель
№
7
Название детали
Кольцо
Заводской номер
018-022-25-2-3
Количество на модель
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | Трубопровод6х1 | 1 | |||||
| 1 | Трубопровод | Трубопровод8х1,5 | 1 | |||||
| 1 | Трубопровод | Трубопровод10х1,5 | 1 | |||||
| 1 | Трубопровод | Трубопровод12х1,6 | 1 | |||||
| 1 | Трубопровод | Трубопровод16х2,5 | 1 | |||||
| 2 | Муфта зажимная 16 | 403805 | 2 | |||||
| 2 | Муфта зажимная 12 | 403803 | 2 | |||||
| 2 | Муфта зажимная 10 | 403802 | 2 | |||||
| 2 | Муфта зажимная 8 | 403801 | 2 | |||||
| 2 | Муфта зажимная 6 | 403800 | 2 | |||||
| 3 | Ниппель 6х1 | 402409 | 3 | |||||
| 3 | Ниппель | 402410 | 3 | |||||
| 3 | Ниппель 10х1,5 | 402411 | 3 | |||||
| 3 | Ниппель 12х1,6 | 402412 | 3 | |||||
| 3 | Ниппель 16х2,5 | 402413 | 3 | |||||
| 4 | Гайка стяжная 16 | 405676 | 4 | |||||
| 4 | Гайка стяжная 12 | 405648 | 4 | |||||
| 4 | Гайка стяжная 10 | 405647 | 4 | |||||
| 4 | Гайка стяжная 8 | 405623 | 4 | |||||
| 4 | Гайка стяжная 6 | 405622 | 4 | |||||
| 5 | Кольцо | 008-011-25-2-3 | 5 | |||||
| 5 | КОЛЬЦО | 010-014-25-2-3 | 5 | |||||
| 5 | Кольцо- - | 012-016-25-2-3 | 5 | |||||
| 5 | Кольцо | 014-018-25-2-3 | 5 | |||||
| 5 | Кольцо | 021-025-25-2-3 | 5 | |||||
| 6 | Шайба колпачковая 22х2,7 | 375545 | 6 | |||||
| 6 | Шайба колпачковая 16х21 | 375544 | 6 | |||||
| 6 | Шайба колпачковая 14х19 | 375543 | 6 | |||||
| 6 | Шайба колпачковая 12х17 | 375542 | 6 | |||||
| 6 | Шайба колпачковая 10х15 | 375541 | 6 | |||||
| 7 | Гайка М12х1,5-6Н | 374616 | 7 | |||||
| 7 | Гайка М14х1,5 -6Н | 374617 | 7 | |||||
| 7 | Гайка М16х1,5-6Н | 374639 | 7 | |||||
| 7 | Гайка М22х1,5-6Н | 374640 | 7 | |||||
| 7 | Гайка М26х1,5-6Н | 374657 | 7 | |||||
| 8 | Кольцо | 018-022-25-2-3 | 8 |
