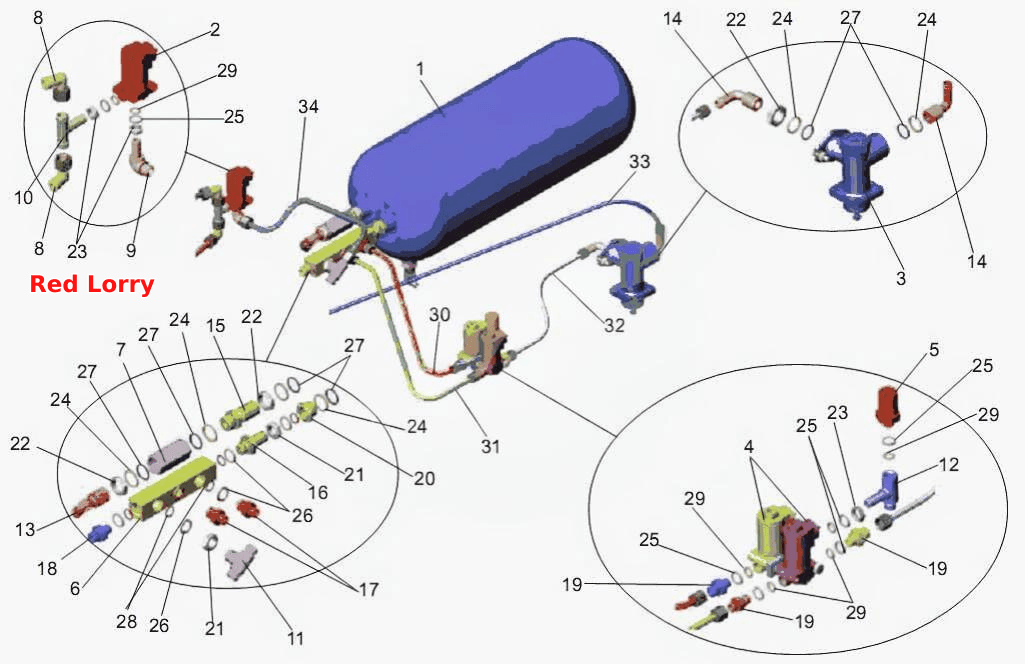

Установка ресивера привода дверей
100%
Название детали
Ресивер
Заводской номер
5440-3513015
Количество на модель
1
№
1
Название детали
Клапан электромагнитный ASR
Заводской номер
0 486 206 103
Количество на модель
1
№
2
Название детали
Клапан ограничения давления
Заводской номер
DB 1116
Количество на модель
1
№
3
Название детали
Клапан электромагнитный
Заводской номер
КЭМ 16
Количество на модель
2
№
4
Название детали
Датчик
Заводской номер
ВП 125
Количество на модель
1
№
5
Название детали
Распределитель
Заводской номер
101-3506083
Количество на модель
1
№
6
Название детали
Клапан обратный
Заводской номер
101-3515210
Количество на модель
1
№
7
Название детали
Угольник привертной 10
Заводской номер
103-3506121
Количество на модель
2
№
8
Название детали
Угольник 10М12х1,5
Заводской номер
402833-01
Количество на модель
1
№
9
Название детали
Тройник ввертной Т10-М12х1,5
Заводской номер
403141
Количество на модель
1
№
10
Название детали
Тройник ввертной Т10-М16х1,5
Заводской номер
403154-01
Количество на модель
1
№
11
Название детали
Тройник ввертной ТВМ12х1,5-М12х1,5-8
Заводской номер
403194-10
Количество на модель
1
№
12
Название детали
Угольник ввертной 10М22х1,5
Заводской номер
402827
Количество на модель
2
№
13
Название детали
Угольник ввертной 10М 22х1,5
Заводской номер
402827-01
Количество на модель
2
№
13
Название детали
Угольник ввертной 8М22х1,5
Заводской номер
402825
Количество на модель
2
№
14
Название детали
Угольник ввертной 8М22х1,5
Заводской номер
402825-01
Количество на модель
2
№
14
Название детали
Штуцер ввертной У16М22х1,5
Заводской номер
404415
Количество на модель
1
№
15
Название детали
Штуцер ввертной У10М16х1,5
Заводской номер
404418
Количество на модель
1
№
16
Название детали
Штуцер ввертной 8М16х1,5
Заводской номер
404405
Количество на модель
2
№
17
Название детали
Штуцер ввертной 10М16х1,5
Заводской номер
404408
Количество на модель
1
№
18
Название детали
Штуцер ввертной 8М12х1,5
Заводской номер
404403
Количество на модель
3
№
19
Название детали
Гайка
Заводской номер
374895
Количество на модель
1
№
20
Название детали
Гайка М16х1,5-6Н
Заводской номер
374639
Количество на модель
2
№
21
Название детали
Гайка М22х1,5-6Н
Заводской номер
374640
Количество на модель
4
№
22
Название детали
Гайка М12х1,5-6Н
Заводской номер
374616
Количество на модель
3
№
23
Название детали
Шайба колпачковая 22х2,7
Заводской номер
375545
Количество на модель
6
№
24
Название детали
Шайба колпачковая 12х17
Заводской номер
375542
Количество на модель
7
№
25
Название детали
Шайба колпачковая 16х21
Заводской номер
375544
Количество на модель
4
№
26
Название детали
Кольцо
Заводской номер
021-025-25-2-3
Количество на модель
6
№
27
Название детали
Кольцо
Заводской номер
014-018-25-2-3
Количество на модель
4
№
28
Название детали
Кольцо
Заводской номер
010-012-25-2-3
Количество на модель
7
№
29
Название детали
Трубопровод 8х1,5
Заводской номер
256-3506155
Количество на модель
1
№
30
Название детали
Трубопровод 8х1,5
Заводской номер
256-3506152
Количество на модель
1
№
31
Название детали
Трубопровод 8х1,5
Заводской номер
256-3506153
Количество на модель
1
№
32
Название детали
Трубопровод 8х1,5
Заводской номер
256-3506154
Количество на модель
1
№
33
Название детали
Трубопровод 10х1,5
Заводской номер
256-3506183
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ресивер | 5440-3513015 | 1 | 1 | 1 | |||
| 2 | Клапан электромагнитный ASR | 0 486 206 103 | 1 | 1 | 2 | |||
| 3 | Клапан ограничения давления | DB 1116 | 1 | 1 | 3 | |||
| 4 | Клапан электромагнитный | КЭМ 16 | 2 | 2 | 4 | |||
| 5 | Датчик | ВП 125 | 1 | 1 | 5 | |||
| 6 | Распределитель | 101-3506083 | 1 | 1 | 6 | |||
| 7 | Клапан обратный | 101-3515210 | 1 | 1 | 7 | |||
| 8 | Угольник привертной 10 | 103-3506121 | 2 | 2 | 8 | |||
| 9 | Угольник 10М12х1,5 | 402833-01 | 1 | 1 | 9 | |||
| 10 | Тройник ввертной Т10-М12х1,5 | 403141 | 1 | 1 | 10 | |||
| 11 | Тройник ввертной Т10-М16х1,5 | 403154-01 | 1 | 1 | 11 | |||
| 12 | Тройник ввертной ТВМ12х1,5-М12х1,5-8 | 403194-10 | 1 | 1 | 12 | |||
| 13 | Угольник ввертной 10М22х1,5 | 402827 | 2 | 2 | 13 | |||
| 13 | Угольник ввертной 10М 22х1,5 | 402827-01 | 2 | 2 | 13 | |||
| 14 | Угольник ввертной 8М22х1,5 | 402825 | 2 | 2 | 14 | |||
| 14 | Угольник ввертной 8М22х1,5 | 402825-01 | 2 | 2 | 14 | |||
| 15 | Штуцер ввертной У16М22х1,5 | 404415 | 1 | 1 | 15 | |||
| 16 | Штуцер ввертной У10М16х1,5 | 404418 | 1 | 1 | 16 | |||
| 17 | Штуцер ввертной 8М16х1,5 | 404405 | 2 | 2 | 17 | |||
| 18 | Штуцер ввертной 10М16х1,5 | 404408 | 1 | 1 | 18 | |||
| 19 | Штуцер ввертной 8М12х1,5 | 404403 | 3 | 3 | 19 | |||
| 20 | Гайка | 374895 | 1 | 1 | 20 | |||
| 21 | Гайка М16х1,5-6Н | 374639 | 2 | 2 | 21 | |||
| 22 | Гайка М22х1,5-6Н | 374640 | 4 | 4 | 22 | |||
| 23 | Гайка М12х1,5-6Н | 374616 | 3 | 3 | 23 | |||
| 24 | Шайба колпачковая 22х2,7 | 375545 | 6 | 6 | 24 | |||
| 25 | Шайба колпачковая 12х17 | 375542 | 7 | 7 | 25 | |||
| 26 | Шайба колпачковая 16х21 | 375544 | 4 | 4 | 26 | |||
| 27 | Кольцо | 021-025-25-2-3 | 6 | 6 | 27 | |||
| 28 | Кольцо | 014-018-25-2-3 | 4 | 4 | 28 | |||
| 29 | Кольцо | 010-012-25-2-3 | 7 | 7 | 29 | |||
| 30 | Трубопровод 8х1,5 | 256-3506155 | 1 | 1 | 30 | |||
| 31 | Трубопровод 8х1,5 | 256-3506152 | 1 | 1 | 31 | |||
| 32 | Трубопровод 8х1,5 | 256-3506153 | 1 | 1 | 32 | |||
| 33 | Трубопровод 8х1,5 | 256-3506154 | 1 | 1 | 33 | |||
| 34 | Трубопровод 10х1,5 | 256-3506183 | 1 | 1 | 34 |
