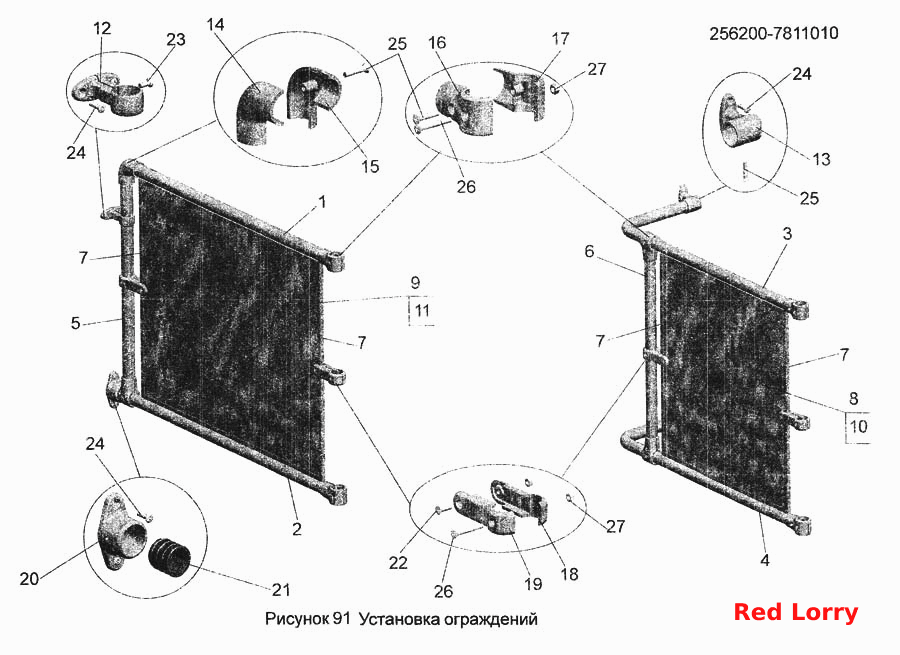

Установка ограждений 256200-7811010
100%
Название детали
Труба ограждения
Заводской номер
256200-7811011
Количество на модель
1
№
1
Название детали
Труба ограждения
Заводской номер
256200-7811013
Количество на модель
1
№
2
Название детали
Труба ограждения
Заводской номер
256200-7811015
Количество на модель
1
№
3
Название детали
Труба ограждения
Заводской номер
256200-7811017
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
103-7811012
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
104-7811012-10
Количество на модель
1
№
6
Название детали
Окантовка
Заводской номер
103-7811035
Количество на модель
4
№
7
Название детали
Панели ДВПО-А
Заводской номер
256200-7811061
Количество на модель
2
№
8
Название детали
Панель ДВПО-А
Заводской номер
256200-7811063
Количество на модель
2
№
9
Название детали
Панель Д16АМ2,0
Заводской номер
256200-7811065
Количество на модель
1
№
10
Название детали
Панель Д16АМ2,0
Заводской номер
256200-7811067
Количество на модель
1
№
11
Название детали
Опора промежуточная
Заводской номер
101-8202107
Количество на модель
1
№
12
Название детали
Опора конечная
Заводской номер
101-8202108
Количество на модель
2
№
13
Название детали
Накладка
Заводской номер
101-8202109
Количество на модель
1
№
14
Название детали
Накладка
Заводской номер
101-8202111
Количество на модель
1
№
15
Название детали
Накладка
Заводской номер
101-8202112
Количество на модель
7
№
16
Название детали
Накладка
Заводской номер
101-8202113
Количество на модель
7
№
17
Название детали
Накладка
Заводской номер
101-8202118
Количество на модель
4
№
18
Название детали
Накладка
Заводской номер
101-8202119
Количество на модель
4
№
19
Название детали
Опора верхняя
Заводской номер
101-8202123
Количество на модель
1
№
20
Название детали
Втулка
Заводской номер
101-8202124
Количество на модель
1
№
21
Название детали
Винт М- х
Заводской номер
231608
Количество на модель
4
№
22
Название детали
Винт 2М6-6gх16
Заводской номер
233065
Количество на модель
1
№
23
Название детали
Винт 2М6-6gх20
Заводской номер
233067
Количество на модель
8
№
24
Название детали
Винт 2М6-6gх30
Заводской номер
233071
Количество на модель
10
№
25
Название детали
Винт 2М6-6gх45
Заводской номер
233077
Количество на модель
11
№
26
Название детали
Гайка
Заводской номер
250508
Количество на модель
15
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба ограждения | 256200-7811011 | 1 | 1 | 1 | |||
| 2 | Труба ограждения | 256200-7811013 | 1 | 1 | 2 | |||
| 3 | Труба ограждения | 256200-7811015 | 1 | 1 | 3 | |||
| 4 | Труба ограждения | 256200-7811017 | 1 | 1 | 4 | |||
| 5 | Труба | 103-7811012 | 1 | 1 | 5 | |||
| 6 | Труба | 104-7811012-10 | 1 | 1 | 6 | |||
| 7 | Окантовка | 103-7811035 | 4 | 4 | 7 | |||
| 8 | Панели ДВПО-А | 256200-7811061 | 2 | 2 | 8 | |||
| 9 | Панель ДВПО-А | 256200-7811063 | 2 | 2 | 9 | |||
| 10 | Панель Д16АМ2,0 | 256200-7811065 | 1 | 1 | 10 | |||
| 11 | Панель Д16АМ2,0 | 256200-7811067 | 1 | 1 | 11 | |||
| 12 | Опора промежуточная | 101-8202107 | 1 | 1 | 12 | |||
| 13 | Опора конечная | 101-8202108 | 2 | 2 | 13 | |||
| 14 | Накладка | 101-8202109 | 1 | 1 | 14 | |||
| 15 | Накладка | 101-8202111 | 1 | 1 | 15 | |||
| 16 | Накладка | 101-8202112 | 7 | 7 | 16 | |||
| 17 | Накладка | 101-8202113 | 7 | 7 | 17 | |||
| 18 | Накладка | 101-8202118 | 4 | 4 | 18 | |||
| 19 | Накладка | 101-8202119 | 4 | 4 | 19 | |||
| 20 | Опора верхняя | 101-8202123 | 1 | 1 | 20 | |||
| 21 | Втулка | 101-8202124 | 1 | 1 | 21 | |||
| 22 | Винт М- х | 231608 | 4 | 4 | 22 | |||
| 23 | Винт 2М6-6gх16 | 233065 | 1 | 1 | 23 | |||
| 24 | Винт 2М6-6gх20 | 233067 | 8 | 8 | 24 | |||
| 25 | Винт 2М6-6gх30 | 233071 | 10 | 10 | 25 | |||
| 26 | Винт 2М6-6gх45 | 233077 | 11 | 11 | 26 | |||
| 27 | Гайка | 250508 | 15 | 15 | 27 |
