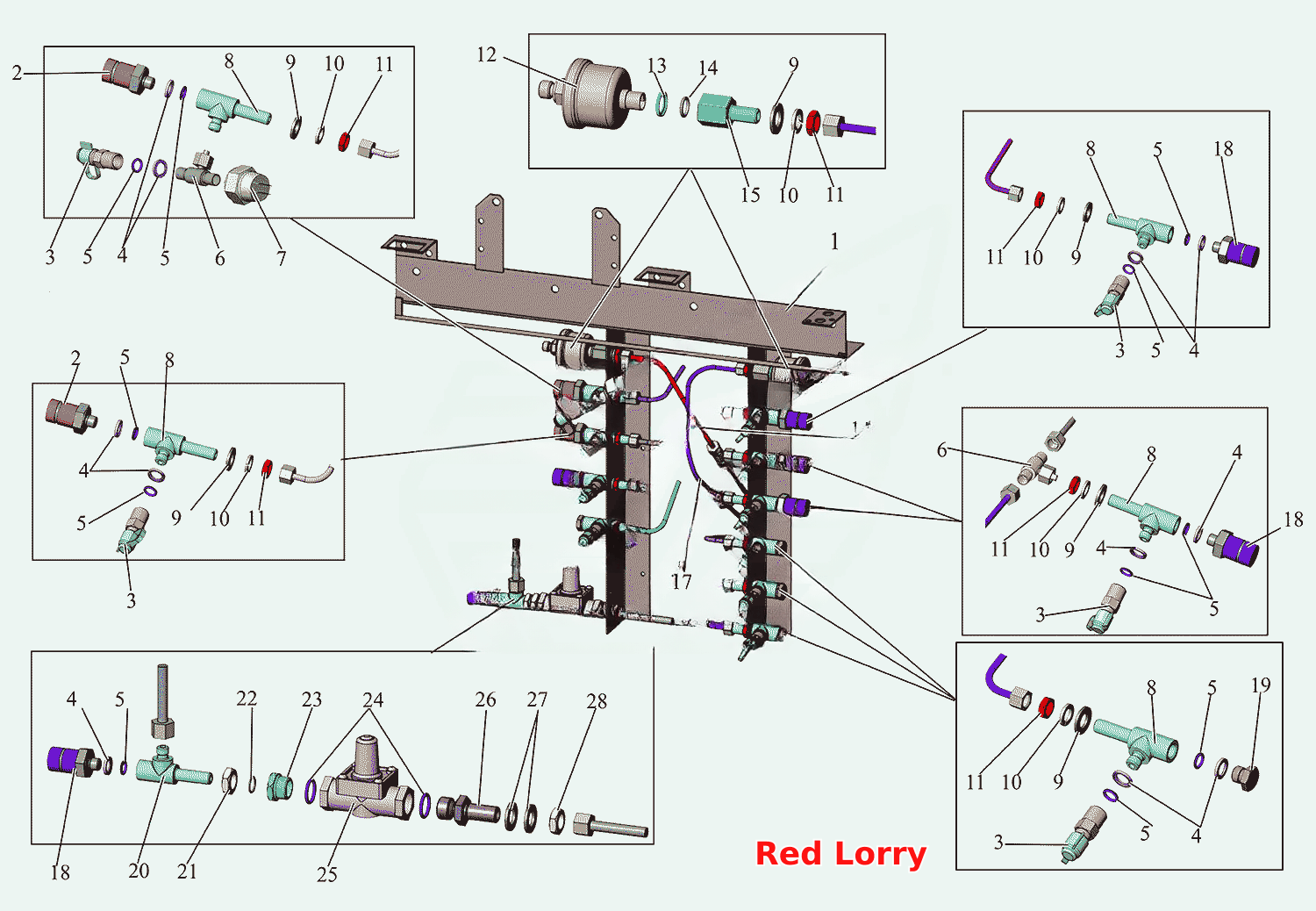

Блок диагностики 1-го звена
100%
Название детали
Кронштейн
Заводской номер
205068-3515046
Количество на модель
1
№
1
Название детали
Выключатель пневматический ВП 125-3710010
Заводской номер
ЦИКС.642241.016
Количество на модель
2
№
2
Название детали
Клапан контрольный
Заводской номер
PR/1M12х1,5
Количество на модель
10
№
3
Название детали
Клапан контрольный
Заводской номер
4637031160
Количество на модель
10
№
3
Название детали
Шайба колпачковая 12х17
Заводской номер
375542
Количество на модель
21
№
4
Название детали
КОЛЬЦО
Заводской номер
010-014-25-2-3
Количество на модель
21
№
5
Название детали
Тройник привертной Т6
Заводской номер
103-3506124
Количество на модель
3
№
6
Название детали
Датчик NBS
Заводской номер
501311584
Количество на модель
1
№
7
Название детали
Тройник проходной с фланцем LBM12х1,5-6-У6
Заводской номер
403119
Количество на модель
10
№
8
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
12
№
9
Название детали
Шайба 124
Заводской номер
252157
Количество на модель
12
№
10
Название детали
Гайка М12х1,5-6Н
Заводской номер
374616
Количество на модель
12
№
11
Название детали
Датчик
Заводской номер
ДКД-1
Количество на модель
2
№
12
Название детали
Шайба колпачковая 14х19
Заводской номер
375543
Количество на модель
2
№
13
Название детали
Кольцо- -
Заводской номер
012-016-25-2-3
Количество на модель
2
№
14
Название детали
Штуцер
Заводской номер
101-3810058
Количество на модель
2
№
15
Название детали
Трубопровод 6х1
Заводской номер
101-3506250
Количество на модель
1
№
16
Название детали
Трубопровод 6х1
Заводской номер
101-3506252
Количество на модель
1
№
17
Название детали
Выключатель пневматический ВП 124-37110
Заводской номер
ЦИКС.642241.020
Количество на модель
5
№
18
Название детали
Пробка М12х1,5-6g
Заводской номер
378513
Количество на модель
4
№
19
Название детали
Тройник ввертной LBM12x1,5-10-M16x1,5
Заводской номер
403148
Количество на модель
1
№
20
Название детали
Гайка установочная М16х1,5-6Н
Заводской номер
374639-10
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
014-018-25-2-3
Количество на модель
1
№
22
Название детали
Гайка переходная
Заводской номер
374895-10
Количество на модель
1
№
23
Название детали
Кольцо
Заводской номер
021-025-25-2-3
Количество на модель
2
№
24
Название детали
Клапан защитный одинарный в сборе
Заводской номер
100-3515010
Количество на модель
1
№
25
Название детали
Штуцер ввертной У10М22х1,5
Заводской номер
404410-10
Количество на модель
1
№
26
Название детали
Шайба 16
Заводской номер
375985
Количество на модель
2
№
27
Название детали
Гайка М16х1,5-6Н
Заводской номер
374639
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 205068-3515046 | 1 | 1 | 1 | |||
| 2 | Выключатель пневматический ВП 125-3710010 | ЦИКС.642241.016 | 2 | 2 | 2 | |||
| 3 | Клапан контрольный | PR/1M12х1,5 | 10 | 10 | 3 | |||
| 3 | Клапан контрольный | 4637031160 | 10 | 10 | 3 | |||
| 4 | Шайба колпачковая 12х17 | 375542 | 21 | 21 | 4 | |||
| 5 | КОЛЬЦО | 010-014-25-2-3 | 21 | 21 | 5 | |||
| 6 | Тройник привертной Т6 | 103-3506124 | 3 | 3 | 6 | |||
| 7 | Датчик NBS | 501311584 | 1 | 1 | 7 | |||
| 8 | Тройник проходной с фланцем LBM12х1,5-6-У6 | 403119 | 10 | 10 | 8 | |||
| 9 | Шайба 12 | 252007 | 12 | 12 | 9 | |||
| 10 | Шайба 124 | 252157 | 12 | 12 | 10 | |||
| 11 | Гайка М12х1,5-6Н | 374616 | 12 | 12 | 11 | |||
| 12 | Датчик | ДКД-1 | 2 | 2 | 12 | |||
| 13 | Шайба колпачковая 14х19 | 375543 | 2 | 2 | 13 | |||
| 14 | Кольцо- - | 012-016-25-2-3 | 2 | 2 | 14 | |||
| 15 | Штуцер | 101-3810058 | 2 | 2 | 15 | |||
| 16 | Трубопровод 6х1 | 101-3506250 | 1 | 1 | 16 | |||
| 17 | Трубопровод 6х1 | 101-3506252 | 1 | 1 | 17 | |||
| 18 | Выключатель пневматический ВП 124-37110 | ЦИКС.642241.020 | 5 | 5 | 18 | |||
| 19 | Пробка М12х1,5-6g | 378513 | 4 | 4 | 19 | |||
| 20 | Тройник ввертной LBM12x1,5-10-M16x1,5 | 403148 | 1 | 1 | 20 | |||
| 21 | Гайка установочная М16х1,5-6Н | 374639-10 | 1 | 1 | 21 | |||
| 22 | Кольцо | 014-018-25-2-3 | 1 | 1 | 22 | |||
| 23 | Гайка переходная | 374895-10 | 1 | 1 | 23 | |||
| 24 | Кольцо | 021-025-25-2-3 | 2 | 2 | 24 | |||
| 25 | Клапан защитный одинарный в сборе | 100-3515010 | 1 | 1 | 25 | |||
| 26 | Штуцер ввертной У10М22х1,5 | 404410-10 | 1 | 1 | 26 | |||
| 27 | Шайба 16 | 375985 | 2 | 2 | 27 | |||
| 28 | Гайка М16х1,5-6Н | 374639 | 1 | 1 | 28 |
