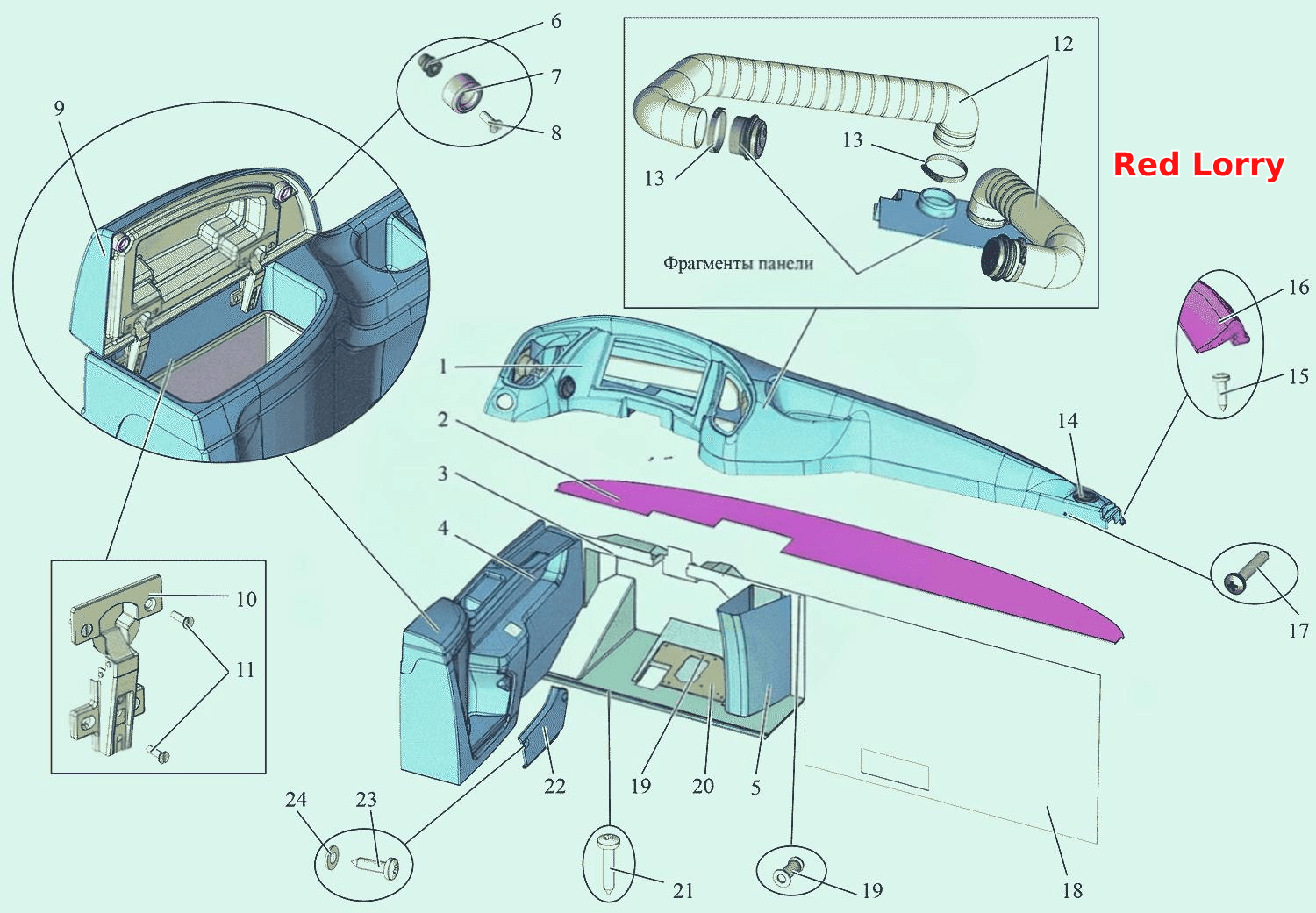

Установка панели передка 203076-5300510
100%
Название детали
Панель передка
Заводской номер
203076-5326100
Количество на модель
1
№
1
Название детали
Утеплитель
Заводской номер
203076-5326522
Количество на модель
1
№
2
Название детали
Ниша передняя
Заводской номер
203076-5328390-20
Количество на модель
1
№
3
Название детали
Панель приборов левая
Заводской номер
203076-5326250-20
Количество на модель
1
№
4
Название детали
Облицовка центральная
Заводской номер
203076-5328708
Количество на модель
1
№
5
Название детали
Гайка-заклепка W918 3М5 7х15 St-А1Р
Заводской номер
9483530
Количество на модель
2
№
6
Название детали
Буфер
Заводской номер
101-6106222
Количество на модель
2
№
7
Название детали
Винт 2М5-6gх14
Заводской номер
231579
Количество на модель
2
№
8
Название детали
Крышка верхняя
Заводской номер
203076-5326308-20
Количество на модель
1
№
9
Название детали
Петля четырехшарнирная
Заводской номер
ФБ1439
Количество на модель
2
№
10
Название детали
Винт 2М4-6gx14
Заводской номер
231553
Количество на модель
10
№
11
Название детали
Рукав, шланг спиральный 1805 92100
Заводской номер
203076-5326355
Количество на модель
2
№
12
Название детали
Хомут червячный
Заводской номер
DIN3017Al70-90w2
Количество на модель
6
№
13
Название детали
Сопло круглое
Заводской номер
6430-8104140
Количество на модель
4
№
14
Название детали
Винт DIN 7981ST 6,3x25-C-H
Заводской номер
ВинтDIN7981ST6,3x25-C-H
Количество на модель
11
№
15
Название детали
Уплотнитель резиновый Профиль ПР 19,L=3130+5 мм
Заводской номер
103-5326524
Количество на модель
1
№
16
Название детали
Винт DIN 7982 ST 6,3x38-C-H
Заводской номер
ВинтDIN7982ST6,3x38-C-H
Количество на модель
2
№
17
Название детали
Облицовка
Заводской номер
203076-5328710-20
Количество на модель
1
№
18
Название детали
Заклепка
Заводской номер
DIN7337В5x18AlSt-A1P
Количество на модель
18
№
19
Название детали
Пластина
Заводской номер
203076-5328410-20
Количество на модель
1
№
20
Название детали
Винт 2 М5-6gх20
Заводской номер
Винт2М5-6gх20
Количество на модель
10
№
21
Название детали
Карман для документов
Заводской номер
203076-8213012
Количество на модель
2
№
22
Название детали
Винт DIN 7982 ST 4,2x16-C-H
Заводской номер
ВинтDIN7982ST4,2x16-C-H
Количество на модель
4
№
23
Название детали
Шайба 4
Заводской номер
375800-01
Количество на модель
4
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель передка | 203076-5326100 | 1 | 1 | 1 | |||
| 2 | Утеплитель | 203076-5326522 | 1 | 1 | 2 | |||
| 3 | Ниша передняя | 203076-5328390-20 | 1 | 1 | 3 | |||
| 4 | Панель приборов левая | 203076-5326250-20 | 1 | 1 | 4 | |||
| 5 | Облицовка центральная | 203076-5328708 | 1 | 1 | 5 | |||
| 6 | Гайка-заклепка W918 3М5 7х15 St-А1Р | 9483530 | 2 | 2 | 6 | |||
| 7 | Буфер | 101-6106222 | 2 | 2 | 7 | |||
| 8 | Винт 2М5-6gх14 | 231579 | 2 | 2 | 8 | |||
| 9 | Крышка верхняя | 203076-5326308-20 | 1 | 1 | 9 | |||
| 10 | Петля четырехшарнирная | ФБ1439 | 2 | 2 | 10 | |||
| 11 | Винт 2М4-6gx14 | 231553 | 10 | 10 | 11 | |||
| 12 | Рукав, шланг спиральный 1805 92100 | 203076-5326355 | 2 | 2 | 12 | |||
| 13 | Хомут червячный | DIN3017Al70-90w2 | 6 | 6 | 13 | |||
| 14 | Сопло круглое | 6430-8104140 | 4 | 4 | 14 | |||
| 15 | Винт DIN 7981ST 6,3x25-C-H | ВинтDIN7981ST6,3x25-C-H | 11 | 11 | 15 | |||
| 16 | Уплотнитель резиновый Профиль ПР 19,L=3130+5 мм | 103-5326524 | 1 | 1 | 16 | |||
| 17 | Винт DIN 7982 ST 6,3x38-C-H | ВинтDIN7982ST6,3x38-C-H | 2 | 2 | 17 | |||
| 18 | Облицовка | 203076-5328710-20 | 1 | 1 | 18 | |||
| 19 | Заклепка | DIN7337В5x18AlSt-A1P | 18 | 18 | 19 | |||
| 20 | Пластина | 203076-5328410-20 | 1 | 1 | 20 | |||
| 21 | Винт 2 М5-6gх20 | Винт2М5-6gх20 | 10 | 10 | 21 | |||
| 22 | Карман для документов | 203076-8213012 | 2 | 2 | 22 | |||
| 23 | Винт DIN 7982 ST 4,2x16-C-H | ВинтDIN7982ST4,2x16-C-H | 4 | 4 | 23 | |||
| 24 | Шайба 4 | 375800-01 | 4 | 4 | 24 |
