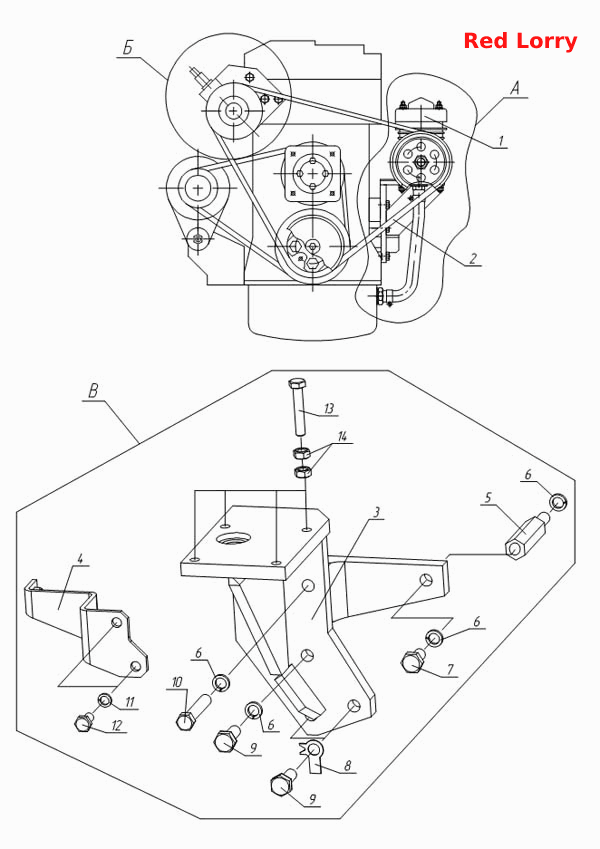

Установка компрессора
100%
Название детали
Компрессор "РОLМО"
Заводской номер
А091-1010040
Количество на модель
1
№
1
Название детали
Ремень 1 кл. 1-14х13-1500 ГОСТ 5813-93
Заводской номер
1-14х13-1500
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
А092-3509200 СБ
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
А092-1300100 СБ
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
А092-3509018
Количество на модель
1
№
5
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
М10-6gх20.58.019
Количество на модель
1
№
7
Название детали
Шайба с лапкой
Заводской номер
А091-3509820
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
А091-3509900
Количество на модель
3
№
9
Название детали
Болт
Заводской номер
А091-3509901
Количество на модель
1
№
10
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
2
№
11
Название детали
Болт M- x
Заводской номер
М8-6gх16.58.019
Количество на модель
2
№
12
Название детали
Болт М8-6gх45.58.019 ГОСТ 7798-70
Заводской номер
М8-6gх45.58.019
Количество на модель
4
№
13
Название детали
Гайка
Заводской номер
М8-6Н.8.019
Количество на модель
8
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компрессор "РОLМО" | А091-1010040 | 1 | 1 | 1 | |||
| 2 | Ремень 1 кл. 1-14х13-1500 ГОСТ 5813-93 | 1-14х13-1500 | 1 | 1 | 2 | |||
| 3 | Кронштейн | А092-3509200 СБ | 1 | 1 | 3 | |||
| 4 | Кронштейн | А092-1300100 СБ | 1 | 1 | 4 | |||
| 5 | Болт | А092-3509018 | 1 | 1 | 5 | |||
| 6 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 4 | 4 | 6 | |||
| 7 | Болт | М10-6gх20.58.019 | 1 | 1 | 7 | |||
| 8 | Шайба с лапкой | А091-3509820 | 2 | 2 | 8 | |||
| 9 | Болт | А091-3509900 | 3 | 3 | 9 | |||
| 10 | Болт | А091-3509901 | 1 | 1 | 10 | |||
| 11 | Шайба пружинная | 8.65Г.019 | 2 | 2 | 11 | |||
| 12 | Болт M- x | М8-6gх16.58.019 | 2 | 2 | 12 | |||
| 13 | Болт М8-6gх45.58.019 ГОСТ 7798-70 | М8-6gх45.58.019 | 4 | 4 | 13 | |||
| 14 | Гайка | М8-6Н.8.019 | 8 | 8 | 14 |
