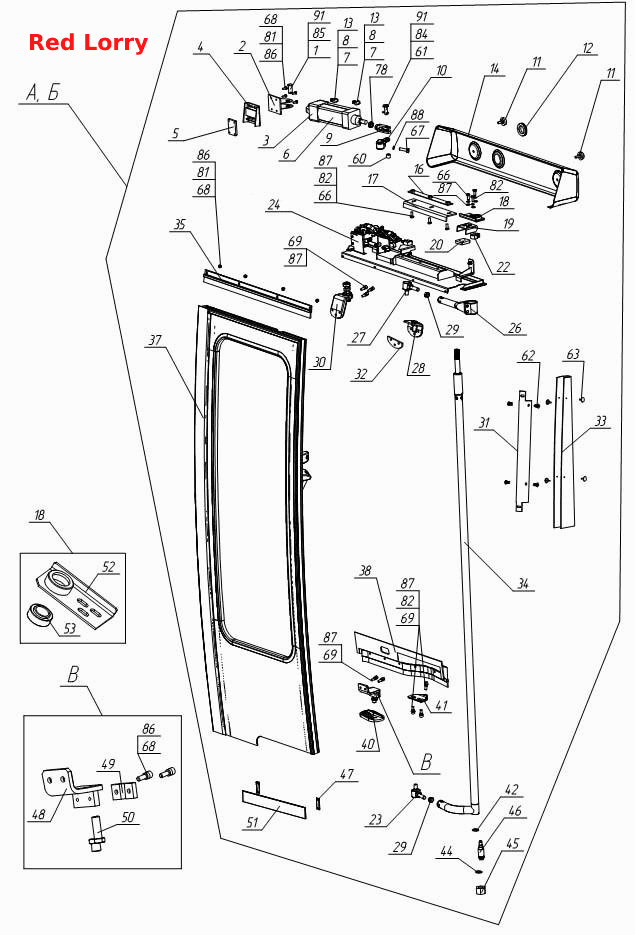

Установка служебных дверей
100%
Название детали
Винт М6-6gх20.56.019 ГОСТ 11738-84
Заводской номер
М6-6gх20.56.019
Количество на модель
№
68
Название детали
Палец
Заводской номер
А092-6508550
Количество на модель
2
№
1
Название детали
Кронштейн
Заводской номер
А092-6508031СБ
Количество на модель
2
№
2
Название детали
Подвеска R-41-63
Заводской номер
R-41-63
Количество на модель
2
№
3
Название детали
Кронштейн
Заводской номер
А092-6508030
Количество на модель
2
№
4
Название детали
Пластина
Заводской номер
А092-6101076
Количество на модель
2
№
5
Название детали
Пневмоцилиндр
Заводской номер
60М2L063А0100
Количество на модель
2
№
6
Название детали
Фиттинг
Заводской номер
1500-6/4-1/8
Количество на модель
4
№
7
Название детали
Футорка
Заводской номер
2531-3/8-1/8
Количество на модель
4
№
8
Название детали
Вилка
Заводской номер
А091-6508137
Количество на модель
2
№
9
Название детали
Рычаг
Заводской номер
А092-618127-01
Количество на модель
2
№
10
Название детали
Винт
Заводской номер
А091-6108920СБ
Количество на модель
4
№
11
Название детали
Кнопка
Заводской номер
А092-6108234
Количество на модель
2
№
12
Название детали
Кольцо уплотнительное
Заводской номер
277959
Количество на модель
4
№
13
Название детали
Кожух
Заводской номер
А092-6107195
Количество на модель
2
№
14
Название детали
Панель
Заводской номер
А092-6106522СБ
Количество на модель
2
№
16
Название детали
Уголок
Заводской номер
А092-6101064
Количество на модель
2
№
17
Название детали
Опора в сборе
Заводской номер
А092-6106258СБ
Количество на модель
2
№
18
Название детали
Кронштейн
Заводской номер
А092-6101065
Количество на модель
2
№
19
Название детали
Пластина
Заводской номер
А092-6106292
Количество на модель
2
№
20
Название детали
Ограничитель
Заводской номер
А091-6106017
Количество на модель
2
№
22
Название детали
Привод дверного механизма передней двери
Заводской номер
А092-6106504СБ
Количество на модель
1
№
24
Название детали
Привод дверного механизма задней двери
Заводской номер
А092-6106503СБ
Количество на модель
1
№
24
Название детали
Рычаг в сборе
Заводской номер
А092-6106223-01СБ
Количество на модель
2
№
26
Название детали
Шарнир в сборе
Заводской номер
А091-6106094СБ
Количество на модель
4
№
27
Название детали
Кронштейн верхний
Заводской номер
А091-6106298
Количество на модель
2
№
28
Название детали
Гайка
Заводской номер
А091-6106344
Количество на модель
4
№
29
Название детали
Кронштейн с роликом в сборе
Заводской номер
А092-6106150СБ
Количество на модель
2
№
30
Название детали
Кронштейн
Заводской номер
А092-6106711
Количество на модель
2
№
31
Название детали
Пластина
Заводской номер
А092-6106299
Количество на модель
2
№
32
Название детали
Кожух
Заводской номер
А092-6106710
Количество на модель
2
№
33
Название детали
Ось дверей в сборе
Заводской номер
А092-6106300-01СБ
Количество на модель
2
№
34
Название детали
Уплотнитель верхний
Заводской номер
А092-6107176СБ
Количество на модель
2
№
35
Название детали
Держатель уплотнителя
Заводской номер
А092-6107813
Количество на модель
1
№
37
Название детали
Кожух в сборе
Заводской номер
А092-6107172СБ
Количество на модель
2
№
38
Название детали
Упор
Заводской номер
52523-6108380
Количество на модель
2
№
40
Название детали
Корпус
Заводской номер
А092-6106247-01
Количество на модель
2
№
41
Название детали
Кольцо
Заводской номер
А091-6106066
Количество на модель
2
№
42
Название детали
Кольцо уплотнительное
Заводской номер
5259-6106096
Количество на модель
2
№
44
Название детали
Гайка
Заводской номер
А091-6106018
Количество на модель
2
№
45
Название детали
Опора нижняя
Заводской номер
А091-6106239
Количество на модель
2
№
46
Название детали
Планка
Заводской номер
А092-6107324
Количество на модель
4
№
47
Название детали
Кронштейн
Заводской номер
А091-6106383СБ
Количество на модель
2
№
48
Название детали
Крышка
Заводской номер
А091-6106384
Количество на модель
2
№
49
Название детали
Ось фиксатора
Заводской номер
52523-6108364
Количество на модель
2
№
50
Название детали
Шторка
Заводской номер
А091-6107322
Количество на модель
2
№
51
Название детали
Опора
Заводской номер
А092-6106260
Количество на модель
2
№
52
Название детали
Подшипник ШС20 ГОСТ 3636-78
Заводской номер
ШС20
Количество на модель
2
№
53
Название детали
Кронштейн направляющего ролика
Заводской номер
А091-6106216
Количество на модель
2
№
54
Название детали
Шайба
Заводской номер
52523-6106221
Количество на модель
2
№
55
Название детали
Гайка специальная
Заводской номер
52523-6106223
Количество на модель
2
№
56
Название детали
Шайба
Заводской номер
52523-6106227
Количество на модель
2
№
57
Название детали
Гайка
Заводской номер
А091-6106343
Количество на модель
2
№
58
Название детали
Ось
Заводской номер
А092-6106419
Количество на модель
2
№
59
Название детали
Втулка
Заводской номер
А091-6108148
Количество на модель
2
№
60
Название детали
Палец
Заводской номер
А091-6508550
Количество на модель
2
№
61
Название детали
Корпус
Заводской номер
2705-П1.00.00.011
Количество на модель
8
№
62
Название детали
Кнопка
Заводской номер
2705-П1.00.00.012-01
Количество на модель
8
№
63
Название детали
Профиль
Заводской номер
А092-6107192
Количество на модель
2
№
64
Название детали
Болт M- x
Заводской номер
М8-6gх20.58.019
Количество на модель
№
66
Название детали
Болт M- x
Заводской номер
М10-6gх35.58.019
Количество на модель
№
67
Название детали
Винт М8-6gх25.56.019 ГОСТ 11738-84
Заводской номер
М8-6gх25.56.019
Количество на модель
№
69
Название детали
Гайка М16-6Н.12.019 ГОСТ 5929-70
Заводской номер
М16-6Н.12.019
Количество на модель
№
78
Название детали
Шайба 6.01.016 ГОСТ 11738-84
Заводской номер
6.01.016
Количество на модель
№
81
Название детали
Шайба
Заводской номер
8.01.016
Количество на модель
№
82
Название детали
Шайба
Заводской номер
12.01.016
Количество на модель
№
84
Название детали
Шайба 16.01.016 ГОСТ 11738-84
Заводской номер
16.01.016
Количество на модель
№
85
Название детали
Шайба ГОСТ б402-70
Заводской номер
6.65Г.019
Количество на модель
№
86
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
№
87
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
№
88
Название детали
Шплинт
Заводской номер
4х25
Количество на модель
№
91
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 68 | Винт М6-6gх20.56.019 ГОСТ 11738-84 | М6-6gх20.56.019 | 68 | |||||
| 1 | Палец | А092-6508550 | 2 | 2 | 1 | |||
| 2 | Кронштейн | А092-6508031СБ | 2 | 2 | 2 | |||
| 3 | Подвеска R-41-63 | R-41-63 | 2 | 2 | 3 | |||
| 4 | Кронштейн | А092-6508030 | 2 | 2 | 4 | |||
| 5 | Пластина | А092-6101076 | 2 | 2 | 5 | |||
| 6 | Пневмоцилиндр | 60М2L063А0100 | 2 | 2 | 6 | |||
| 7 | Фиттинг | 1500-6/4-1/8 | 4 | 4 | 7 | |||
| 8 | Футорка | 2531-3/8-1/8 | 4 | 4 | 8 | |||
| 9 | Вилка | А091-6508137 | 2 | 2 | 9 | |||
| 10 | Рычаг | А092-618127-01 | 2 | 2 | 10 | |||
| 11 | Винт | А091-6108920СБ | 4 | 4 | 11 | |||
| 12 | Кнопка | А092-6108234 | 2 | 2 | 12 | |||
| 13 | Кольцо уплотнительное | 277959 | 4 | 4 | 13 | |||
| 14 | Кожух | А092-6107195 | 2 | 2 | 14 | |||
| 16 | Панель | А092-6106522СБ | 2 | 2 | 16 | |||
| 17 | Уголок | А092-6101064 | 2 | 2 | 17 | |||
| 18 | Опора в сборе | А092-6106258СБ | 2 | 2 | 18 | |||
| 19 | Кронштейн | А092-6101065 | 2 | 2 | 19 | |||
| 20 | Пластина | А092-6106292 | 2 | 2 | 20 | |||
| 22 | Ограничитель | А091-6106017 | 2 | 2 | 22 | |||
| 24 | Привод дверного механизма передней двери | А092-6106504СБ | 1 | 1 | 24 | |||
| 24 | Привод дверного механизма задней двери | А092-6106503СБ | 1 | 1 | 24 | |||
| 26 | Рычаг в сборе | А092-6106223-01СБ | 2 | 2 | 26 | |||
| 27 | Шарнир в сборе | А091-6106094СБ | 4 | 4 | 27 | |||
| 28 | Кронштейн верхний | А091-6106298 | 2 | 2 | 28 | |||
| 29 | Гайка | А091-6106344 | 4 | 4 | 29 | |||
| 30 | Кронштейн с роликом в сборе | А092-6106150СБ | 2 | 2 | 30 | |||
| 31 | Кронштейн | А092-6106711 | 2 | 2 | 31 | |||
| 32 | Пластина | А092-6106299 | 2 | 2 | 32 | |||
| 33 | Кожух | А092-6106710 | 2 | 2 | 33 | |||
| 34 | Ось дверей в сборе | А092-6106300-01СБ | 2 | 2 | 34 | |||
| 35 | Уплотнитель верхний | А092-6107176СБ | 2 | 2 | 35 | |||
| 37 | Держатель уплотнителя | А092-6107813 | 1 | 1 | 37 | |||
| 38 | Кожух в сборе | А092-6107172СБ | 2 | 2 | 38 | |||
| 40 | Упор | 52523-6108380 | 2 | 2 | 40 | |||
| 41 | Корпус | А092-6106247-01 | 2 | 2 | 41 | |||
| 42 | Кольцо | А091-6106066 | 2 | 2 | 42 | |||
| 44 | Кольцо уплотнительное | 5259-6106096 | 2 | 2 | 44 | |||
| 45 | Гайка | А091-6106018 | 2 | 2 | 45 | |||
| 46 | Опора нижняя | А091-6106239 | 2 | 2 | 46 | |||
| 47 | Планка | А092-6107324 | 4 | 4 | 47 | |||
| 48 | Кронштейн | А091-6106383СБ | 2 | 2 | 48 | |||
| 49 | Крышка | А091-6106384 | 2 | 2 | 49 | |||
| 50 | Ось фиксатора | 52523-6108364 | 2 | 2 | 50 | |||
| 51 | Шторка | А091-6107322 | 2 | 2 | 51 | |||
| 52 | Опора | А092-6106260 | 2 | 2 | 52 | |||
| 53 | Подшипник ШС20 ГОСТ 3636-78 | ШС20 | 2 | 2 | 53 | |||
| 54 | Кронштейн направляющего ролика | А091-6106216 | 2 | 2 | 54 | |||
| 55 | Шайба | 52523-6106221 | 2 | 2 | 55 | |||
| 56 | Гайка специальная | 52523-6106223 | 2 | 2 | 56 | |||
| 57 | Шайба | 52523-6106227 | 2 | 2 | 57 | |||
| 58 | Гайка | А091-6106343 | 2 | 2 | 58 | |||
| 59 | Ось | А092-6106419 | 2 | 2 | 59 | |||
| 60 | Втулка | А091-6108148 | 2 | 2 | 60 | |||
| 61 | Палец | А091-6508550 | 2 | 2 | 61 | |||
| 62 | Корпус | 2705-П1.00.00.011 | 8 | 8 | 62 | |||
| 63 | Кнопка | 2705-П1.00.00.012-01 | 8 | 8 | 63 | |||
| 64 | Профиль | А092-6107192 | 2 | 2 | 64 | |||
| 66 | Болт M- x | М8-6gх20.58.019 | 66 | |||||
| 67 | Болт M- x | М10-6gх35.58.019 | 67 | |||||
| 69 | Винт М8-6gх25.56.019 ГОСТ 11738-84 | М8-6gх25.56.019 | 69 | |||||
| 78 | Гайка М16-6Н.12.019 ГОСТ 5929-70 | М16-6Н.12.019 | 78 | |||||
| 81 | Шайба 6.01.016 ГОСТ 11738-84 | 6.01.016 | 81 | |||||
| 82 | Шайба | 8.01.016 | 82 | |||||
| 84 | Шайба | 12.01.016 | 84 | |||||
| 85 | Шайба 16.01.016 ГОСТ 11738-84 | 16.01.016 | 85 | |||||
| 86 | Шайба ГОСТ б402-70 | 6.65Г.019 | 86 | |||||
| 87 | Шайба пружинная | 8.65Г.019 | 87 | |||||
| 88 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 88 | |||||
| 91 | Шплинт | 4х25 | 91 |
