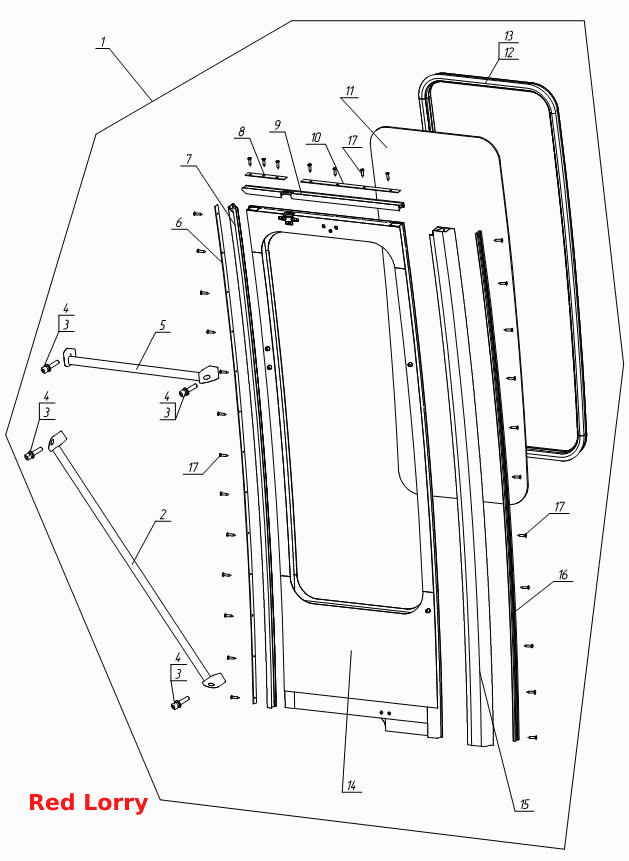

Дверь служебная в сборе
100%
Название детали
Дверь служебная в сборе
Заводской номер
А092-6100100СБ
Количество на модель
1
№
1
Название детали
Поручень в сборе
Заводской номер
А091-6103055-01
Количество на модель
1
№
2
Название детали
Винт М8-6gх25.56.019 ГОСТ 11738-84
Заводской номер
М8-6gх25.56.019
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
8.01.016
Количество на модель
4
№
4
Название детали
Поручень в сборе
Заводской номер
А091-6103055
Количество на модель
1
№
5
Название детали
Держатель уплотнителя
Заводской номер
А092-6107813
Количество на модель
1
№
6
Название детали
Окантовка дверей
Заводской номер
А092-6107208
Количество на модель
1
№
7
Название детали
Пластина
Заводской номер
А092-6107814
Количество на модель
1
№
8
Название детали
Окантовка дверей
Заводской номер
А092-6107202
Количество на модель
1
№
9
Название детали
Профиль
Заводской номер
А091-6107816
Количество на модель
1
№
10
Название детали
Стекло служебных дверей
Заводской номер
А091-6103030-10
Количество на модель
1
№
11
Название детали
Уплотнитель стекла
Заводской номер
ПР-284, L=3800мм
Количество на модель
1
№
12
Название детали
Замок уплотнителя стекла
Заводской номер
ПР-028, L=3800мм
Количество на модель
1
№
13
Название детали
Каркас дверей в сборе
Заводской номер
А092-6101009СБ
Количество на модель
1
№
14
Название детали
Уплотнитель дверей
Заводской номер
А092-6107204
Количество на модель
1
№
15
Название детали
Винт М4х18.01.016 ГОСТ 11651-80
Заводской номер
М4х18.01.016
Количество на модель
33
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дверь служебная в сборе | А092-6100100СБ | 1 | 1 | 1 | |||
| 2 | Поручень в сборе | А091-6103055-01 | 1 | 1 | 2 | |||
| 3 | Винт М8-6gх25.56.019 ГОСТ 11738-84 | М8-6gх25.56.019 | 4 | 4 | 3 | |||
| 4 | Шайба | 8.01.016 | 4 | 4 | 4 | |||
| 5 | Поручень в сборе | А091-6103055 | 1 | 1 | 5 | |||
| 6 | Держатель уплотнителя | А092-6107813 | 1 | 1 | 6 | |||
| 7 | Окантовка дверей | А092-6107208 | 1 | 1 | 7 | |||
| 8 | Пластина | А092-6107814 | 1 | 1 | 8 | |||
| 9 | Окантовка дверей | А092-6107202 | 1 | 1 | 9 | |||
| 10 | Профиль | А091-6107816 | 1 | 1 | 10 | |||
| 11 | Стекло служебных дверей | А091-6103030-10 | 1 | 1 | 11 | |||
| 12 | Уплотнитель стекла | ПР-284, L=3800мм | 1 | 1 | 12 | |||
| 13 | Замок уплотнителя стекла | ПР-028, L=3800мм | 1 | 1 | 13 | |||
| 14 | Каркас дверей в сборе | А092-6101009СБ | 1 | 1 | 14 | |||
| 15 | Уплотнитель дверей | А092-6107204 | 1 | 1 | 15 | |||
| 17 | Винт М4х18.01.016 ГОСТ 11651-80 | М4х18.01.016 | 33 | 33 | 17 |
