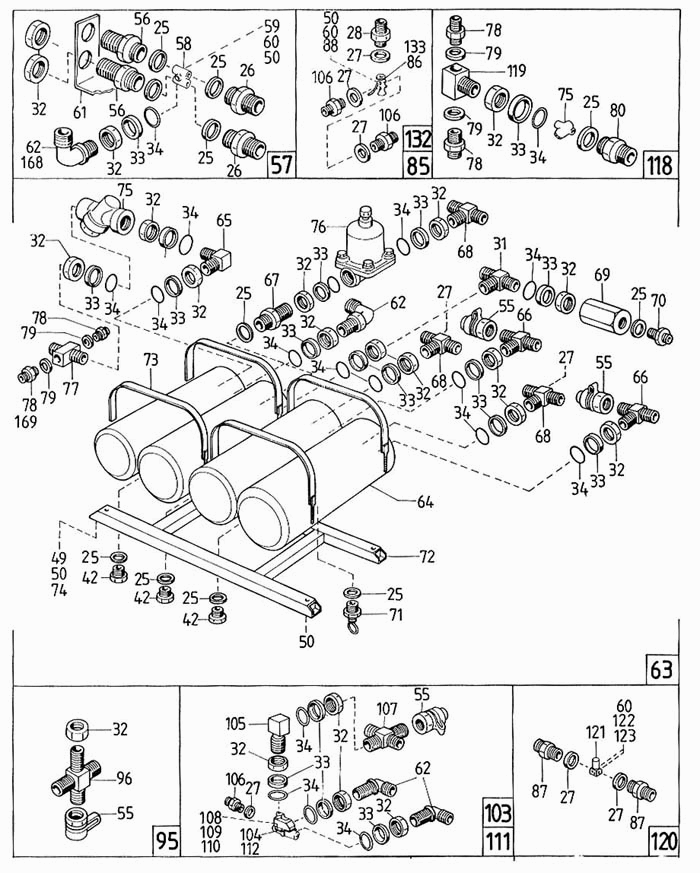

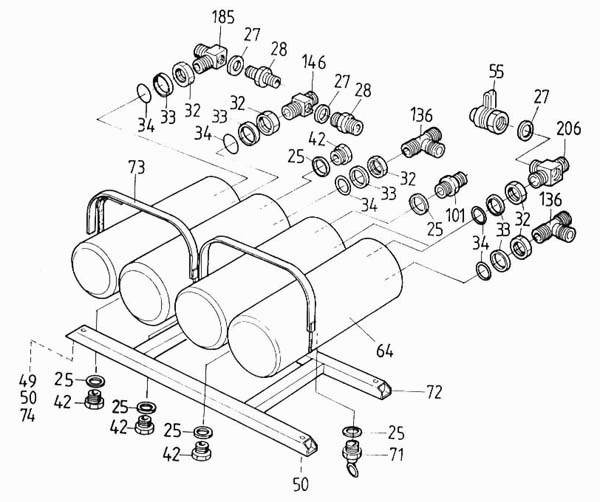

Пневматическое тормозное устройство
100%
Название детали
Уплотнителъное кольцо 33х39
Заводской номер
МSZ 18716
Количество на модель
№
1
Название детали
Тормозной шланг
Заводской номер
913.38-3804-000
Количество на модель
1
№
4
Название детали
Кольцо резиновое уплотнительное А16х20 А1
Заводской номер
МSZ 18716 F06-2615
Количество на модель
№
5
Название детали
Хомут трубы с резиновым профилем
Заводской номер
910.20-3024-0000
Количество на модель
№
13
Название детали
Труба 30х1,5
Заводской номер
МSZ 2898
Количество на модель
№
14
Название детали
Гайка 1-6
Заводской номер
МSZ 13529
Количество на модель
№
16
Название детали
Воздушная сушилка, в сборе
Заводской номер
913.23-3004-000А
Количество на модель
1
№
23
Название детали
Воздушная сушилка
Заводской номер
LА 6251
Количество на модель
1
№
24
Название детали
Ниппель
Заводской номер
200.49-3804-039
Количество на модель
1
№
26
Название детали
А12х17 А1
Заводской номер
МSZ 13716
Количество на модель
№
27
Название детали
Ниппель
Заводской номер
66.032-0152
Количество на модель
1
№
28
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
№
29
Название детали
II. М12х1,5х22
Заводской номер
МSZ 2451
Количество на модель
№
30
Название детали
Штуцер Т-образный
Заводской номер
200.49-3804-043
Количество на модель
1
№
31
Название детали
Контргайка 22
Заводской номер
МSZ 13538
Количество на модель
№
32
Название детали
Нажимное кольцо
Заводской номер
910.21-3004-300
Количество на модель
1
№
33
Название детали
Кольцо круглового сечения 21,2х3 1В 70
Заводской номер
МSZ 13554/1
Количество на модель
№
34
Название детали
Труба 12х1,5
Заводской номер
DIN 74324
Количество на модель
№
35
Название детали
Хомут
Заводской номер
№ 105
Количество на модель
50
№
39
Название детали
Воздушный резервуар на 10 литров в сборе
Заводской номер
911.05-3004-0000
Количество на модель
1
№
40
Название детали
Резервуар воздушный 40х276-1х2
Заводской номер
МSZ 13516
Количество на модель
1
№
41
Название детали
Запорный винт 22
Заводской номер
МSZ 13534
Количество на модель
№
42
Название детали
Угольник 115х25
Заводской номер
13537
Количество на модель
№
43
Название детали
Переходной болт
Заводской номер
190.11-3004-197
Количество на модель
1
№
44
Название детали
Зажимная лента
Заводской номер
200.02-3004-171
Количество на модель
2
№
45
Название детали
Ось с головкой 6х22х18,5
Заводской номер
МSZ 2229
Количество на модель
№
46
Название детали
М10А
Заводской номер
МSZ КGSТ 200
Количество на модель
№
47
Название детали
Шплинт 2х16
Заводской номер
МSZ КGSТ 220
Количество на модель
№
48
Название детали
Гайка шестигранная М3
Заводской номер
МSZ 2260-6
Количество на модель
№
50
Название детали
Испытательный штуцер в сборе
Заводской номер
913.12-3004-000А
Количество на модель
1
№
54
Название детали
Испытательный штуцер
Заводской номер
22 1273
Количество на модель
1
№
55
Название детали
Штуцер Т-образный
Заводской номер
280.49-3004-014А
Количество на модель
2
№
66
Название детали
Ниппель А6
Заводской номер
МSZ 13533
Количество на модель
№
67
Название детали
Штуцер Т-образный
Заводской номер
200.49-3004-040
Количество на модель
3
№
68
Название детали
Обратный клапан
Заводской номер
АЕ 5101
Количество на модель
1
№
69
Название детали
Штуцер 8-22
Заводской номер
МSZ 13543
Количество на модель
№
70
Название детали
Клапан водоот делительный
Заводской номер
ЕЕ 1100
Количество на модель
1
№
71
Название детали
Воздушный резервуар
Заводской номер
200.02-3004-030
Количество на модель
1
№
72
Название детали
Воздушный резервуар
Заводской номер
200.02 -3004-137
Количество на модель
4
№
73
Название детали
Болт
Заводской номер
МSZ 2463-6,8
Количество на модель
№
74
Название детали
Трубчатый фильтр
Заводской номер
LА 2100
Количество на модель
1
№
75
Название детали
Перепускной клапан
Заводской номер
DR 4305
Количество на модель
1
№
76
Название детали
Штуцер
Заводской номер
200.49-3004-056
Количество на модель
1
№
77
Название детали
Ниппель 6
Заводской номер
МSZ 13531
Количество на модель
№
78
Название детали
Шайба А 14х10
Заводской номер
МSZ 10716
Количество на модель
№
79
Название детали
Хомут трубы с резиновым профилем
Заводской номер
910.20-3004-000А
Количество на модель
10
№
80
Название детали
5-8
Заводской номер
МSZ 13525
Количество на модель
№
84
Название детали
Клапан регулирования положения кузова в сборе
Заводской номер
911.20-3804-0008
Количество на модель
3
№
85
Название детали
Тормозная камера
Заводской номер
64.032-0000
Количество на модель
1
№
100
Название детали
Автоматический регулятор тормозной в сборе
Заводской номер
213.22-3804-000А
Количество на модель
1
№
103
Название детали
Автоматический регулятор тормозной
Заводской номер
DR 5230
Количество на модель
1
№
104
Название детали
Стыковой угольгик
Заводской номер
250.00-3004-020
Количество на модель
1
№
105
Название детали
Штуцер Т-образный
Заводской номер
280.45-3004-073
Количество на модель
1
№
107
Название детали
Автоматический регулятор тормозной силы
Заводской номер
913.22-3004-0008
Количество на модель
1
№
111
Название детали
Автоматический регулятор тормозной силы
Заводской номер
ВR 5239
Количество на модель
1
№
112
Название детали
Пробка
Заводской номер
910.02-3014-900
Количество на модель
1
№
115
Название детали
Переходной болт
Заводской номер
910.31-3804-900
Количество на модель
1
№
116
Название детали
Штуцер Т-образный
Заводской номер
913.06-3804-900
Количество на модель
№
117
Название детали
Трубчатый фильтр в сборе
Заводской номер
913.14-3804-000А
Количество на модель
2
№
118
Название детали
Трубчатый фильтр в сборе
Заводской номер
910.56-3004-900
Количество на модель
1
№
119
Название детали
Электропневматический клапан в сборе
Заводской номер
911.21-3804-000А
Количество на модель
1
№
120
Название детали
Клапан электропневматический
Заводской номер
21-001004
Количество на модель
1
№
121
Название детали
Болт М8х60
Заводской номер
МSZ 2461-6,8
Количество на модель
№
122
Название детали
Релейный клапан в сборе
Заводской номер
913.24-3804-000А
Количество на модель
1
№
124
Название детали
Релкейный клапан
Заводской номер
RD 1105
Количество на модель
1
№
125
Название детали
Стыковой угольник
Заводской номер
280.49-3004-060
Количество на модель
1
№
126
Название детали
Включающий клапан в сборе
Заводской номер
913.21-3804-000А
Количество на модель
№
127
Название детали
Включающий клапан
Заводской номер
АЕ 4200
Количество на модель
1
№
128
Название детали
Двухходовой клапан в сборе
Заводской номер
913.20-3004-000А
Количество на модель
№
129
Название детали
Клапан двуходовой
Заводской номер
АЕ 4100
Количество на модель
1
№
130
Название детали
Штуцер Т-образный
Заводской номер
230.45-3004-050
Количество на модель
1
№
131
Название детали
Клапан регулирования полажения кузова в сборе
Заводской номер
911.20-3004-000А
Количество на модель
2
№
132
Название детали
Клапан пневматического амортизатора
Заводской номер
SV 1219
Количество на модель
1
№
133
Название детали
Сдвоенный тормозной цилиндр в сборе
Заводской номер
211.14-3004-0000
Количество на модель
1
№
134
Название детали
Сдвоенный тормозной цилиндр в сборе
Заводской номер
SZ 7519
Количество на модель
1
№
135
Название детали
Тройник В15
Заводской номер
МSZ 13540
Количество на модель
№
136
Название детали
Сдвоенный тормозной цилиндр в сборе
Заводской номер
911.14-3004-0000
Количество на модель
1
№
137
Название детали
Разветвитель
Заводской номер
630.02-3004-047
Количество на модель
1
№
138
Название детали
Клапан улравления тормозом прицепа в сборе
Заводской номер
913.15-3004-000А
Количество на модель
1
№
139
Название детали
Клапан улравления тормозом прицепа
Заводской номер
АВ 2755
Количество на модель
1
№
140
Название детали
Тормозной шланг
Заводской номер
65.562-0700
Количество на модель
2
№
141
Название детали
Переходное резиновое кольцо
Заводской номер
910.32-3804-9800
Количество на модель
4
№
142
Название детали
Тормозной шланг
Заводской номер
65.562-2000
Количество на модель
2
№
143
Название детали
Воздушный резервуар 40 литр, в сборе
Заводской номер
913.25-3304-000А
Количество на модель
1
№
144
Название детали
Штуцер Т-образный
Заводской номер
255.70-3304-095А
Количество на модель
1
№
146
Название детали
Воздушный резервуар в сборе
Заводской номер
280.02-3014-026
Количество на модель
1
№
147
Название детали
Автоматический регулятор тормозной силы
Заводской номер
913.22-3004-0000
Количество на модель
1
№
148
Название детали
Автоматический регулятор тормозной
Заводской номер
ВR 5240
Количество на модель
1
№
149
Название детали
Тормозная камера в сборе
Заводской номер
911.3804-000F
Количество на модель
2
№
150
Название детали
Тормозная камера
Заводской номер
64.031-0000
Количество на модель
1
№
151
Название детали
Hose
Заводской номер
1100
Количество на модель
1
№
152
Название детали
Винт М6х25
Заводской номер
МSZ 2472-5.6
Количество на модель
№
153
Название детали
Шайба пружинная М8
Заводской номер
МSZ 2210
Количество на модель
№
154
Название детали
Переходное резиновое кольцо
Заводской номер
910.32-3804-9000
Количество на модель
3
№
155
Название детали
Пробка
Заводской номер
910.02-3814-900
Количество на модель
№
157
Название детали
Разветвитель
Заводской номер
280.49-3814-032
Количество на модель
2
№
158
Название детали
Штуцер Т-образный
Заводской номер
913.05-3804-900
Количество на модель
1
№
159
Название детали
Разветвитель
Заводской номер
913.29-3804-900А
Количество на модель
№
160
Название детали
Влагоотделтель
Заводской номер
LА 4204
Количество на модель
№
161
Название детали
Антифризный насос
Заводской номер
LА 1100
Количество на модель
№
162
Название детали
Клапан-регулятор давления
Заводской номер
DR 3201
Количество на модель
№
163
Название детали
Камера тормозная
Заводской номер
64.026-0000
Количество на модель
№
164
Название детали
Воздушная сушилка в сборе
Заводской номер
LА 6250
Количество на модель
№
165
Название детали
Хомут
Заводской номер
№ 103
Количество на модель
№
166
Название детали
Хомут с резиновым профилем, в сборе
Заводской номер
910.28-3804-0000
Количество на модель
№
167
Название детали
Уплотнение
Заводской номер
910.93-3804-000Е
Количество на модель
№
168
Название детали
В18
Заводской номер
МSZ 13513
Количество на модель
№
170
Название детали
Разветвитель
Заводской номер
913.29-3804-900В
Количество на модель
№
171
Название детали
Стыковой угольник
Заводской номер
280.49-3814-031
Количество на модель
5
№
172
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Уплотнителъное кольцо 33х39 | МSZ 18716 | 1 | |||||
| 4 | Тормозной шланг | 913.38-3804-000 | 1 | 1 | 4 | |||
| 5 | Кольцо резиновое уплотнительное А16х20 А1 | МSZ 18716 F06-2615 | 5 | |||||
| 13 | Хомут трубы с резиновым профилем | 910.20-3024-0000 | 13 | |||||
| 14 | Труба 30х1,5 | МSZ 2898 | 14 | |||||
| 16 | Гайка 1-6 | МSZ 13529 | 16 | |||||
| 23 | Воздушная сушилка, в сборе | 913.23-3004-000А | 1 | 1 | 23 | |||
| 24 | Воздушная сушилка | LА 6251 | 1 | 1 | 24 | |||
| 26 | Ниппель | 200.49-3804-039 | 1 | 1 | 26 | |||
| 27 | А12х17 А1 | МSZ 13716 | 27 | |||||
| 28 | Ниппель | 66.032-0152 | 1 | 1 | 28 | |||
| 29 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 29 | |||||
| 30 | II. М12х1,5х22 | МSZ 2451 | 30 | |||||
| 31 | Штуцер Т-образный | 200.49-3804-043 | 1 | 1 | 31 | |||
| 32 | Контргайка 22 | МSZ 13538 | 32 | |||||
| 33 | Нажимное кольцо | 910.21-3004-300 | 1 | 1 | 33 | |||
| 34 | Кольцо круглового сечения 21,2х3 1В 70 | МSZ 13554/1 | 34 | |||||
| 35 | Труба 12х1,5 | DIN 74324 | 35 | |||||
| 39 | Хомут | № 105 | 50 | 50 | 39 | |||
| 40 | Воздушный резервуар на 10 литров в сборе | 911.05-3004-0000 | 1 | 1 | 40 | |||
| 41 | Резервуар воздушный 40х276-1х2 | МSZ 13516 | 1 | 1 | 41 | |||
| 42 | Запорный винт 22 | МSZ 13534 | 42 | |||||
| 43 | Угольник 115х25 | 13537 | 43 | |||||
| 44 | Переходной болт | 190.11-3004-197 | 1 | 1 | 44 | |||
| 45 | Зажимная лента | 200.02-3004-171 | 2 | 2 | 45 | |||
| 46 | Ось с головкой 6х22х18,5 | МSZ 2229 | 46 | |||||
| 47 | М10А | МSZ КGSТ 200 | 47 | |||||
| 48 | Шплинт 2х16 | МSZ КGSТ 220 | 48 | |||||
| 50 | Гайка шестигранная М3 | МSZ 2260-6 | 50 | |||||
| 54 | Испытательный штуцер в сборе | 913.12-3004-000А | 1 | 1 | 54 | |||
| 55 | Испытательный штуцер | 22 1273 | 1 | 1 | 55 | |||
| 66 | Штуцер Т-образный | 280.49-3004-014А | 2 | 2 | 66 | |||
| 67 | Ниппель А6 | МSZ 13533 | 67 | |||||
| 68 | Штуцер Т-образный | 200.49-3004-040 | 3 | 3 | 68 | |||
| 69 | Обратный клапан | АЕ 5101 | 1 | 1 | 69 | |||
| 70 | Штуцер 8-22 | МSZ 13543 | 70 | |||||
| 71 | Клапан водоот делительный | ЕЕ 1100 | 1 | 1 | 71 | |||
| 72 | Воздушный резервуар | 200.02-3004-030 | 1 | 1 | 72 | |||
| 73 | Воздушный резервуар | 200.02 -3004-137 | 4 | 4 | 73 | |||
| 74 | Болт | МSZ 2463-6,8 | 74 | |||||
| 75 | Трубчатый фильтр | LА 2100 | 1 | 1 | 75 | |||
| 76 | Перепускной клапан | DR 4305 | 1 | 1 | 76 | |||
| 77 | Штуцер | 200.49-3004-056 | 1 | 1 | 77 | |||
| 78 | Ниппель 6 | МSZ 13531 | 78 | |||||
| 79 | Шайба А 14х10 | МSZ 10716 | 79 | |||||
| 80 | Хомут трубы с резиновым профилем | 910.20-3004-000А | 10 | 10 | 80 | |||
| 84 | 5-8 | МSZ 13525 | 84 | |||||
| 85 | Клапан регулирования положения кузова в сборе | 911.20-3804-0008 | 3 | 3 | 85 | |||
| 100 | Тормозная камера | 64.032-0000 | 1 | 1 | 100 | |||
| 103 | Автоматический регулятор тормозной в сборе | 213.22-3804-000А | 1 | 1 | 103 | |||
| 104 | Автоматический регулятор тормозной | DR 5230 | 1 | 1 | 104 | |||
| 105 | Стыковой угольгик | 250.00-3004-020 | 1 | 1 | 105 | |||
| 107 | Штуцер Т-образный | 280.45-3004-073 | 1 | 1 | 107 | |||
| 111 | Автоматический регулятор тормозной силы | 913.22-3004-0008 | 1 | 1 | 111 | |||
| 112 | Автоматический регулятор тормозной силы | ВR 5239 | 1 | 1 | 112 | |||
| 115 | Пробка | 910.02-3014-900 | 1 | 1 | 115 | |||
| 116 | Переходной болт | 910.31-3804-900 | 1 | 1 | 116 | |||
| 117 | Штуцер Т-образный | 913.06-3804-900 | 117 | |||||
| 118 | Трубчатый фильтр в сборе | 913.14-3804-000А | 2 | 2 | 118 | |||
| 119 | Трубчатый фильтр в сборе | 910.56-3004-900 | 1 | 1 | 119 | |||
| 120 | Электропневматический клапан в сборе | 911.21-3804-000А | 1 | 1 | 120 | |||
| 121 | Клапан электропневматический | 21-001004 | 1 | 1 | 121 | |||
| 122 | Болт М8х60 | МSZ 2461-6,8 | 122 | |||||
| 124 | Релейный клапан в сборе | 913.24-3804-000А | 1 | 1 | 124 | |||
| 125 | Релкейный клапан | RD 1105 | 1 | 1 | 125 | |||
| 126 | Стыковой угольник | 280.49-3004-060 | 1 | 1 | 126 | |||
| 127 | Включающий клапан в сборе | 913.21-3804-000А | 127 | |||||
| 128 | Включающий клапан | АЕ 4200 | 1 | 1 | 128 | |||
| 129 | Двухходовой клапан в сборе | 913.20-3004-000А | 129 | |||||
| 130 | Клапан двуходовой | АЕ 4100 | 1 | 1 | 130 | |||
| 131 | Штуцер Т-образный | 230.45-3004-050 | 1 | 1 | 131 | |||
| 132 | Клапан регулирования полажения кузова в сборе | 911.20-3004-000А | 2 | 2 | 132 | |||
| 133 | Клапан пневматического амортизатора | SV 1219 | 1 | 1 | 133 | |||
| 134 | Сдвоенный тормозной цилиндр в сборе | 211.14-3004-0000 | 1 | 1 | 134 | |||
| 135 | Сдвоенный тормозной цилиндр в сборе | SZ 7519 | 1 | 1 | 135 | |||
| 136 | Тройник В15 | МSZ 13540 | 136 | |||||
| 137 | Сдвоенный тормозной цилиндр в сборе | 911.14-3004-0000 | 1 | 1 | 137 | |||
| 138 | Разветвитель | 630.02-3004-047 | 1 | 1 | 138 | |||
| 139 | Клапан улравления тормозом прицепа в сборе | 913.15-3004-000А | 1 | 1 | 139 | |||
| 140 | Клапан улравления тормозом прицепа | АВ 2755 | 1 | 1 | 140 | |||
| 141 | Тормозной шланг | 65.562-0700 | 2 | 2 | 141 | |||
| 142 | Переходное резиновое кольцо | 910.32-3804-9800 | 4 | 4 | 142 | |||
| 143 | Тормозной шланг | 65.562-2000 | 2 | 2 | 143 | |||
| 144 | Воздушный резервуар 40 литр, в сборе | 913.25-3304-000А | 1 | 1 | 144 | |||
| 146 | Штуцер Т-образный | 255.70-3304-095А | 1 | 1 | 146 | |||
| 147 | Воздушный резервуар в сборе | 280.02-3014-026 | 1 | 1 | 147 | |||
| 148 | Автоматический регулятор тормозной силы | 913.22-3004-0000 | 1 | 1 | 148 | |||
| 149 | Автоматический регулятор тормозной | ВR 5240 | 1 | 1 | 149 | |||
| 150 | Тормозная камера в сборе | 911.3804-000F | 2 | 2 | 150 | |||
| 151 | Тормозная камера | 64.031-0000 | 1 | 1 | 151 | |||
| 152 | Hose | 1100 | 1 | 1 | 152 | |||
| 153 | Винт М6х25 | МSZ 2472-5.6 | 153 | |||||
| 154 | Шайба пружинная М8 | МSZ 2210 | 154 | |||||
| 155 | Переходное резиновое кольцо | 910.32-3804-9000 | 3 | 3 | 155 | |||
| 157 | Пробка | 910.02-3814-900 | 157 | |||||
| 158 | Разветвитель | 280.49-3814-032 | 2 | 2 | 158 | |||
| 159 | Штуцер Т-образный | 913.05-3804-900 | 1 | 1 | 159 | |||
| 160 | Разветвитель | 913.29-3804-900А | 160 | |||||
| 161 | Влагоотделтель | LА 4204 | 161 | |||||
| 162 | Антифризный насос | LА 1100 | 162 | |||||
| 163 | Клапан-регулятор давления | DR 3201 | 163 | |||||
| 164 | Камера тормозная | 64.026-0000 | 164 | |||||
| 165 | Воздушная сушилка в сборе | LА 6250 | 165 | |||||
| 166 | Хомут | № 103 | 166 | |||||
| 167 | Хомут с резиновым профилем, в сборе | 910.28-3804-0000 | 167 | |||||
| 168 | Уплотнение | 910.93-3804-000Е | 168 | |||||
| 170 | В18 | МSZ 13513 | 170 | |||||
| 171 | Разветвитель | 913.29-3804-900В | 171 | |||||
| 172 | Стыковой угольник | 280.49-3814-031 | 5 | 5 | 172 |
