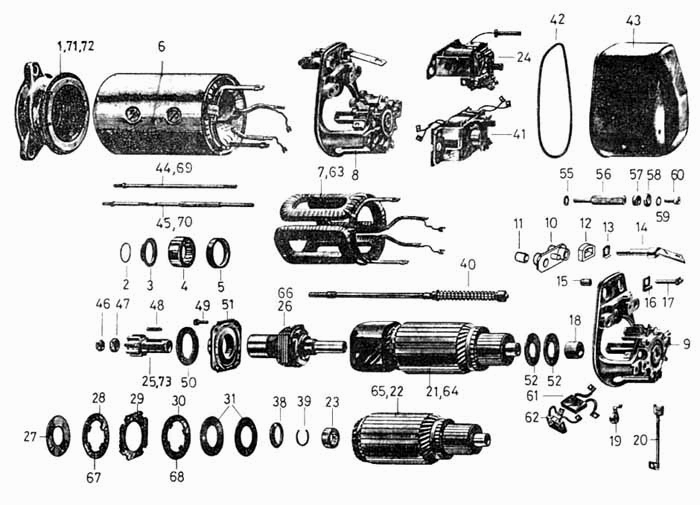

Стартер
100%
Название детали
Крышка стартера со стороны привода
Заводской номер
РА 303/Z
Количество на модель
1
№
1
Название детали
Пружинное кольцо
Заводской номер
GU 233/Х
Количество на модель
1
№
2
Название детали
Уплотнительное кольцо
Заводской номер
GU 232/Х
Количество на модель
1
№
3
Название детали
Игольчатый подшипник
Заводской номер
Gu 229х
Количество на модель
1
№
4
Название детали
Подшипник /синтер/
Заводской номер
РЕ 491/Х
Количество на модель
1
№
5
Название детали
Корпус стартера, в сборе
Заводской номер
НА 481/Z
Количество на модель
1
№
6
Название детали
Катушка полюсов
Заводской номер
ТЕ 474/Z
Количество на модель
1
№
7
Название детали
Крышка стартера со оторош коллектора, в сборе
Заводской номер
РА 296/Z
Количество на модель
1
№
8
Название детали
Крышка стартера со стороны коллектора
Заводской номер
РА 306/Z
Количество на модель
1
№
9
Название детали
Изоляционная плита
Заводской номер
SТ 59/Z
Количество на модель
№
10
Название детали
Изоляционная плита
Заводской номер
SL 629/Х
Количество на модель
1
№
10
Название детали
Изоляционная плита
Заводской номер
РЕ 494/Х
Количество на модель
1
№
11
Название детали
Изоляционная плита
Заводской номер
РЕ 524/Х
Количество на модель
№
11
Название детали
Изоляционная плита
Заводской номер
SL 628/Х
Количество на модель
1
№
12
Название детали
Изоляционная плита
Заводской номер
SТ 55/Х
Количество на модель
№
12
Название детали
Изоляционная шайба
Заводской номер
LЕ 838/Х
Количество на модель
2
№
13
Название детали
Соединительный винт в сборе
Заводской номер
СR 228/Z
Количество на модель
1
№
14
Название детали
Изоляционная втулка
Заводской номер
РЕ 495/Х
Количество на модель
№
15
Название детали
Изоляционная плита
Заводской номер
SТ 54/Х
Количество на модель
1
№
16
Название детали
Винт в сборе
Заводской номер
СR 229/Z
Количество на модель
1
№
17
Название детали
Втулка /синтер/
Заводской номер
РЕ 492/Х
Количество на модель
1
№
18
Название детали
Пружина угольной щётки
Заводской номер
IR 132/Х
Количество на модель
4
№
19
Название детали
Кабель в сборе
Заводской номер
КВ 317/Z
Количество на модель
1
№
20
Название детали
Якорь стартера в сборе
Заводской номер
FR 252/Z
Количество на модель
1
№
21
Название детали
Якорь стартера
Заводской номер
FR 251/2
Количество на модель
1
№
22
Название детали
Игольчатый подшипник
Заводской номер
GU 235/Х
Количество на модель
№
23
Название детали
Игольчатый подшипник
Заводской номер
GU 235/Z
Количество на модель
1
№
23
Название детали
Реле включения стартера
Заводской номер
КМ 64/Z
Количество на модель
№
24
Название детали
Реле включения стартера
Заводской номер
КМ 58/Z
Количество на модель
1
№
24
Название детали
Шестерня
Заводской номер
РК 65/Х
Количество на модель
1
№
25
Название детали
Зал привода в сборе
Заводской номер
ТG 164/Z
Количество на модель
1
№
26
Название детали
Пружинная шайба
Заводской номер
LR 131/Х
Количество на модель
1
№
27
Название детали
Диск муфты сцепления
Заводской номер
ТС 726/Х
Количество на модель
1
№
28
Название детали
Диск муфты сцепления
Заводской номер
ТС 724/Х
Количество на модель
5
№
29
Название детали
Диск муфты сцепления
Заводской номер
ТС 725/Х
Количество на модель
5
№
30
Название детали
Шайба /0,3 мм/
Заводской номер
ТС 717/Х
Количество на модель
№
31
Название детали
Шайба /0,4 мм/
Заводской номер
ТС 718/Х
Количество на модель
№
32
Название детали
Шайба /0,45 мм/
Заводской номер
ТС 719/Х
Количество на модель
№
33
Название детали
Шайба /0,5 мм/
Заводской номер
ТС 720/Х
Количество на модель
№
34
Название детали
Шайба/0,55 мм/
Заводской номер
ТС 721/Х
Количество на модель
№
35
Название детали
Шайба /0,6 мм/
Заводской номер
ТС 722/Х
Количество на модель
№
36
Название детали
Шайба /0,65 мм/
Заводской номер
ТС 723/Х
Количество на модель
№
37
Название детали
Кольцо
Заводской номер
GU 230/Х
Количество на модель
1
№
38
Название детали
Пружинное кольцо
Заводской номер
GU 231/Х
Количество на модель
1
№
39
Название детали
Толкатель в сборе
Заводской номер
ТG 165/Z
Количество на модель
1
№
40
Название детали
Реле включения стартера
Заводской номер
КМ 60/Z
Количество на модель
1
№
41
Название детали
Уплотнительное кольцо
Заводской номер
GU 234/Х
Количество на модель
1
№
42
Название детали
Защитный кожух
Заводской номер
РЕ 215/Х
Количество на модель
1
№
43
Название детали
Гайка
Заводской номер
АN 73/Х
Количество на модель
№
43
Название детали
Стопорный болт
Заводской номер
GR 239/Х
Количество на модель
№
44
Название детали
Стопорный болт в сборе
Заводской номер
СR 230/Z
Количество на модель
3
№
45
Название детали
Гайка
Заводской номер
АN 64/Х
Количество на модель
1
№
46
Название детали
Гайка
Заводской номер
АN 28/Х
Количество на модель
1
№
47
Название детали
Шпонка
Заводской номер
ЕК 28/Х
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
СR 233/Х
Количество на модель
4
№
49
Название детали
Шайба
Заводской номер
ТС 733/Х
Количество на модель
1
№
50
Название детали
Крышка муфты сцепления
Заводской номер
FЕ 216/Х
Количество на модель
1
№
51
Название детали
Шайба /0,2 мм/
Заводской номер
ТС 732/Х
Количество на модель
№
52
Название детали
Шайба /0,3 мм/
Заводской номер
ТС 730/Х
Количество на модель
№
53
Название детали
Шайба /0,5 мм/
Заводской номер
ТС 731/Х
Количество на модель
№
54
Название детали
Шайба
Заводской номер
ТС 729/Х
Количество на модель
2
№
55
Название детали
Болт
Заводской номер
СR 236/Х
Количество на модель
2
№
56
Название детали
Шайба
Заводской номер
ТС 734/Х
Количество на модель
2
№
57
Название детали
Шайба
Заводской номер
ТС 735/Х
Количество на модель
2
№
58
Название детали
Шайба
Заводской номер
N6
Количество на модель
2
№
59
Название детали
Болт
Заводской номер
СR 241/Х
Количество на модель
2
№
60
Название детали
Угольная щетка
Заводской номер
SК 53/Z
Количество на модель
2
№
61
Название детали
Угольная щётка
Заводской номер
SК 54/Z
Количество на модель
2
№
62
Название детали
Катушка полюсов
Заводской номер
ТЕ 491/Z
Количество на модель
№
63
Название детали
Якорь стартера в сборе
Заводской номер
FR 262/Z
Количество на модель
№
64
Название детали
Якорь стартера
Заводской номер
FR 261/Z
Количество на модель
№
65
Название детали
Вал привода в сборе
Заводской номер
ТG 174/Z
Количество на модель
№
66
Название детали
Вал привода в сборе
Заводской номер
ТG 179/Z
Количество на модель
№
66
Название детали
Диск муфты сцепления
Заводской номер
ТС 749/Х
Количество на модель
№
67
Название детали
Диск муфты сцепления
Заводской номер
ТС 748/Х
Количество на модель
№
68
Название детали
Стопорный болт в сборе
Заводской номер
СR 268/Х
Количество на модель
№
69
Название детали
Стопорный болт в сборе
Заводской номер
СR 267/Z
Количество на модель
№
70
Название детали
Крышка стартера со стороны привода
Заводской номер
РА 294/Х
Количество на модель
№
71
Название детали
Корпус стартера, в сборе
Заводской номер
НА 506/Z
Количество на модель
№
72
Название детали
Шестерня
Заводской номер
FК 73/Х
Количество на модель
№
73
Название детали
Ремонтный набор для крышка муфты сцепления
Заводской номер
FЕ 227/Z
Количество на модель
1
№
74
Название детали
Соединительный винт в сборе
Заводской номер
КV 80/z
Количество на модель
1
№
75
Название детали
Ремонтный набор для угольной щетки
Заводской номер
SК 70/z
Количество на модель
№
76
Название детали
Ремонтный набор для крышки
Заводской номер
FЕ 228/Z
Количество на модель
№
77
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка стартера со стороны привода | РА 303/Z | 1 | 1 | 1 | |||
| 2 | Пружинное кольцо | GU 233/Х | 1 | 1 | 2 | |||
| 3 | Уплотнительное кольцо | GU 232/Х | 1 | 1 | 3 | |||
| 4 | Игольчатый подшипник | Gu 229х | 1 | 1 | 4 | |||
| 5 | Подшипник /синтер/ | РЕ 491/Х | 1 | 1 | 5 | |||
| 6 | Корпус стартера, в сборе | НА 481/Z | 1 | 1 | 6 | |||
| 7 | Катушка полюсов | ТЕ 474/Z | 1 | 1 | 7 | |||
| 8 | Крышка стартера со оторош коллектора, в сборе | РА 296/Z | 1 | 1 | 8 | |||
| 9 | Крышка стартера со стороны коллектора | РА 306/Z | 1 | 1 | 9 | |||
| 10 | Изоляционная плита | SТ 59/Z | 10 | |||||
| 10 | Изоляционная плита | SL 629/Х | 1 | 1 | 10 | |||
| 11 | Изоляционная плита | РЕ 494/Х | 1 | 1 | 11 | |||
| 11 | Изоляционная плита | РЕ 524/Х | 11 | |||||
| 12 | Изоляционная плита | SL 628/Х | 1 | 1 | 12 | |||
| 12 | Изоляционная плита | SТ 55/Х | 12 | |||||
| 13 | Изоляционная шайба | LЕ 838/Х | 2 | 2 | 13 | |||
| 14 | Соединительный винт в сборе | СR 228/Z | 1 | 1 | 14 | |||
| 15 | Изоляционная втулка | РЕ 495/Х | 15 | |||||
| 16 | Изоляционная плита | SТ 54/Х | 1 | 1 | 16 | |||
| 17 | Винт в сборе | СR 229/Z | 1 | 1 | 17 | |||
| 18 | Втулка /синтер/ | РЕ 492/Х | 1 | 1 | 18 | |||
| 19 | Пружина угольной щётки | IR 132/Х | 4 | 4 | 19 | |||
| 20 | Кабель в сборе | КВ 317/Z | 1 | 1 | 20 | |||
| 21 | Якорь стартера в сборе | FR 252/Z | 1 | 1 | 21 | |||
| 22 | Якорь стартера | FR 251/2 | 1 | 1 | 22 | |||
| 23 | Игольчатый подшипник | GU 235/Х | 23 | |||||
| 23 | Игольчатый подшипник | GU 235/Z | 1 | 1 | 23 | |||
| 24 | Реле включения стартера | КМ 64/Z | 24 | |||||
| 24 | Реле включения стартера | КМ 58/Z | 1 | 1 | 24 | |||
| 25 | Шестерня | РК 65/Х | 1 | 1 | 25 | |||
| 26 | Зал привода в сборе | ТG 164/Z | 1 | 1 | 26 | |||
| 27 | Пружинная шайба | LR 131/Х | 1 | 1 | 27 | |||
| 28 | Диск муфты сцепления | ТС 726/Х | 1 | 1 | 28 | |||
| 29 | Диск муфты сцепления | ТС 724/Х | 5 | 5 | 29 | |||
| 30 | Диск муфты сцепления | ТС 725/Х | 5 | 5 | 30 | |||
| 31 | Шайба /0,3 мм/ | ТС 717/Х | 31 | |||||
| 32 | Шайба /0,4 мм/ | ТС 718/Х | 32 | |||||
| 33 | Шайба /0,45 мм/ | ТС 719/Х | 33 | |||||
| 34 | Шайба /0,5 мм/ | ТС 720/Х | 34 | |||||
| 35 | Шайба/0,55 мм/ | ТС 721/Х | 35 | |||||
| 36 | Шайба /0,6 мм/ | ТС 722/Х | 36 | |||||
| 37 | Шайба /0,65 мм/ | ТС 723/Х | 37 | |||||
| 38 | Кольцо | GU 230/Х | 1 | 1 | 38 | |||
| 39 | Пружинное кольцо | GU 231/Х | 1 | 1 | 39 | |||
| 40 | Толкатель в сборе | ТG 165/Z | 1 | 1 | 40 | |||
| 41 | Реле включения стартера | КМ 60/Z | 1 | 1 | 41 | |||
| 42 | Уплотнительное кольцо | GU 234/Х | 1 | 1 | 42 | |||
| 43 | Защитный кожух | РЕ 215/Х | 1 | 1 | 43 | |||
| 43 | Гайка | АN 73/Х | 43 | |||||
| 44 | Стопорный болт | GR 239/Х | 44 | |||||
| 45 | Стопорный болт в сборе | СR 230/Z | 3 | 3 | 45 | |||
| 46 | Гайка | АN 64/Х | 1 | 1 | 46 | |||
| 47 | Гайка | АN 28/Х | 1 | 1 | 47 | |||
| 48 | Шпонка | ЕК 28/Х | 1 | 1 | 48 | |||
| 49 | Болт | СR 233/Х | 4 | 4 | 49 | |||
| 50 | Шайба | ТС 733/Х | 1 | 1 | 50 | |||
| 51 | Крышка муфты сцепления | FЕ 216/Х | 1 | 1 | 51 | |||
| 52 | Шайба /0,2 мм/ | ТС 732/Х | 52 | |||||
| 53 | Шайба /0,3 мм/ | ТС 730/Х | 53 | |||||
| 54 | Шайба /0,5 мм/ | ТС 731/Х | 54 | |||||
| 55 | Шайба | ТС 729/Х | 2 | 2 | 55 | |||
| 56 | Болт | СR 236/Х | 2 | 2 | 56 | |||
| 57 | Шайба | ТС 734/Х | 2 | 2 | 57 | |||
| 58 | Шайба | ТС 735/Х | 2 | 2 | 58 | |||
| 59 | Шайба | N6 | 2 | 2 | 59 | |||
| 60 | Болт | СR 241/Х | 2 | 2 | 60 | |||
| 61 | Угольная щетка | SК 53/Z | 2 | 2 | 61 | |||
| 62 | Угольная щётка | SК 54/Z | 2 | 2 | 62 | |||
| 63 | Катушка полюсов | ТЕ 491/Z | 63 | |||||
| 64 | Якорь стартера в сборе | FR 262/Z | 64 | |||||
| 65 | Якорь стартера | FR 261/Z | 65 | |||||
| 66 | Вал привода в сборе | ТG 174/Z | 66 | |||||
| 66 | Вал привода в сборе | ТG 179/Z | 66 | |||||
| 67 | Диск муфты сцепления | ТС 749/Х | 67 | |||||
| 68 | Диск муфты сцепления | ТС 748/Х | 68 | |||||
| 69 | Стопорный болт в сборе | СR 268/Х | 69 | |||||
| 70 | Стопорный болт в сборе | СR 267/Z | 70 | |||||
| 71 | Крышка стартера со стороны привода | РА 294/Х | 71 | |||||
| 72 | Корпус стартера, в сборе | НА 506/Z | 72 | |||||
| 73 | Шестерня | FК 73/Х | 73 | |||||
| 74 | Ремонтный набор для крышка муфты сцепления | FЕ 227/Z | 1 | 1 | 74 | |||
| 75 | Соединительный винт в сборе | КV 80/z | 1 | 1 | 75 | |||
| 76 | Ремонтный набор для угольной щетки | SК 70/z | 76 | |||||
| 77 | Ремонтный набор для крышки | FЕ 228/Z | 77 |
