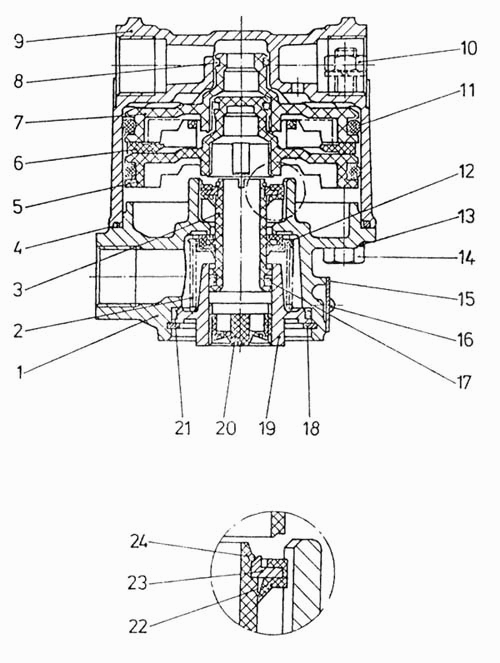

Релейный клапан
100%
Название детали
Запчасти из различный материалов, упакованные
Заводской номер
1 80221/003
Количество на модель
1
№
Название детали
Металические запчасти, упакованные
Заводской номер
1 80221/001
Количество на модель
1
№
Название детали
Неметаллические запчасти, упакованные
Заводской номер
1 80221/002
Количество на модель
1
№
Название детали
Ремонтный набор
Заводской номер
180221
Количество на модель
1
№
Название детали
Корпус нижняя, часть
Заводской номер
2В 34688
Количество на модель
1
№
1
Название детали
Нажимная пружина
Заводской номер
4В 50623
Количество на модель
1
№
2
Название детали
Труба поршня
Заводской номер
4В 34682
Количество на модель
1
№
3
Название детали
Кольцо О-образное
Заводской номер
4А 55939
Количество на модель
1
№
4
Название детали
Поршень
Заводской номер
3В 56545/1
Количество на модель
1
№
5
Название детали
Распорный элемент
Заводской номер
3В 57099
Количество на модель
1
№
6
Название детали
Поршень
Заводской номер
3В 56545/2
Количество на модель
1
№
7
Название детали
Кольцо О-образное
Заводской номер
4А 83361
Количество на модель
1
№
8
Название детали
Корпус
Заводской номер
2В 34693
Количество на модель
1
№
9
Название детали
Кольцо О-образное
Заводской номер
4В 21179
Количество на модель
2
№
11
Название детали
Тарелка пружины
Заводской номер
4А90915
Количество на модель
1
№
12
Название детали
Шайба пружинная
Заводской номер
462591
Количество на модель
4
№
13
Название детали
Болт с шестигранной головкой (DIN 933 М8х75-8.8)
Заводской номер
463154
Количество на модель
4
№
14
Название детали
Табличка, фирменная
Заводской номер
5А 35914
Количество на модель
1
№
15
Название детали
Шлицевой штифт (DIN 1476 3х4-SТ)
Заводской номер
465657
Количество на модель
2
№
16
Название детали
Кольцо О-образное
Заводской номер
4В 21001
Количество на модель
1
№
17
Название детали
Стопорное кольцо (DIN 472 50х2)
Заводской номер
464582
Количество на модель
1
№
18
Название детали
Направляющая деталь
Заводской номер
4В 58122
Количество на модель
1
№
19
Название детали
Выпускной клапан
Заводской номер
146367
Количество на модель
1
№
20
Название детали
Кольцо О-образное
Заводской номер
4А 45980
Количество на модель
1
№
21
Название детали
Манжета клапана
Заводской номер
4А 90917
Количество на модель
2
№
22
Название детали
Кольцо клапана
Заводской номер
4А 90916/2
Количество на модель
1
№
23
Название детали
Стопорное кольцо (DIN 9045 16)
Заводской номер
459983
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Запчасти из различный материалов, упакованные | 1 80221/003 | 1 | 1 | |||||
| Металические запчасти, упакованные | 1 80221/001 | 1 | 1 | |||||
| Неметаллические запчасти, упакованные | 1 80221/002 | 1 | 1 | |||||
| Ремонтный набор | 180221 | 1 | 1 | |||||
| 1 | Корпус нижняя, часть | 2В 34688 | 1 | 1 | 1 | |||
| 2 | Нажимная пружина | 4В 50623 | 1 | 1 | 2 | |||
| 3 | Труба поршня | 4В 34682 | 1 | 1 | 3 | |||
| 4 | Кольцо О-образное | 4А 55939 | 1 | 1 | 4 | |||
| 5 | Поршень | 3В 56545/1 | 1 | 1 | 5 | |||
| 6 | Распорный элемент | 3В 57099 | 1 | 1 | 6 | |||
| 7 | Поршень | 3В 56545/2 | 1 | 1 | 7 | |||
| 8 | Кольцо О-образное | 4А 83361 | 1 | 1 | 8 | |||
| 9 | Корпус | 2В 34693 | 1 | 1 | 9 | |||
| 11 | Кольцо О-образное | 4В 21179 | 2 | 2 | 11 | |||
| 12 | Тарелка пружины | 4А90915 | 1 | 1 | 12 | |||
| 13 | Шайба пружинная | 462591 | 4 | 4 | 13 | |||
| 14 | Болт с шестигранной головкой (DIN 933 М8х75-8.8) | 463154 | 4 | 4 | 14 | |||
| 15 | Табличка, фирменная | 5А 35914 | 1 | 1 | 15 | |||
| 16 | Шлицевой штифт (DIN 1476 3х4-SТ) | 465657 | 2 | 2 | 16 | |||
| 17 | Кольцо О-образное | 4В 21001 | 1 | 1 | 17 | |||
| 18 | Стопорное кольцо (DIN 472 50х2) | 464582 | 1 | 1 | 18 | |||
| 19 | Направляющая деталь | 4В 58122 | 1 | 1 | 19 | |||
| 20 | Выпускной клапан | 146367 | 1 | 1 | 20 | |||
| 21 | Кольцо О-образное | 4А 45980 | 1 | 1 | 21 | |||
| 22 | Манжета клапана | 4А 90917 | 2 | 2 | 22 | |||
| 23 | Кольцо клапана | 4А 90916/2 | 1 | 1 | 23 | |||
| 24 | Стопорное кольцо (DIN 9045 16) | 459983 | 1 | 1 | 24 |
