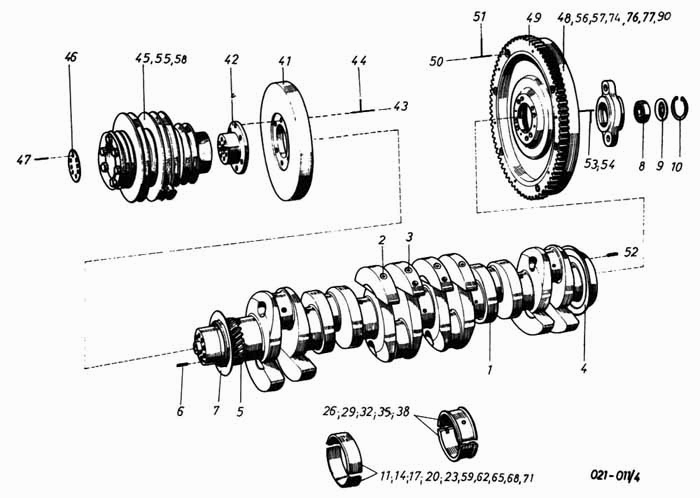

Коленчатый вал
100%
Название детали
Коленчатый вал
Заводской номер
1.02101-7104
Количество на модель
1
№
1
Название детали
Болт крепления противовеса
Заводской номер
1.90430-0012
Количество на модель
8
№
2
Название детали
Болт крепления противовеса
Заводской номер
1.90430-0013
Количество на модель
8
№
3
Название детали
Кольцо маслоотражательное, заднее
Заводской номер
1.02120-0039
Количество на модель
1
№
4
Название детали
Шестерня колончатого вала
Заводской номер
1.02115-0040
Количество на модель
1
№
5
Название детали
Штифт цилиндрический 6m 6х20
Заводской номер
МSz КGSТ 239
Количество на модель
1
№
6
Название детали
Кольцо маслоотражательное, переднее
Заводской номер
1.02120-0022
Количество на модель
1
№
7
Название детали
Шарикоподшипник радиальный однорядный 6205 2RS С3 Н
Заводской номер
МSZ 7602
Количество на модель
1
№
8
Название детали
Диск маслоотражательный
Заводской номер
1.90720-0007
Количество на модель
1
№
9
Название детали
Пружинное стопорное кольцо 52
Заводской номер
МSz 231
Количество на модель
1
№
10
Название детали
Подшипник коренной
Заводской номер
3.01110-6834
Количество на модель
6
№
11
Название детали
Подшипник коренной, верхняя часть
Заводской номер
3.01110-0845
Количество на модель
№
12
Название детали
Подшипник коренной, верхняя часть
Заводской номер
3.01110-0835
Количество на модель
6
№
12
Название детали
Подшипник коренной, нижняя часть
Заводской номер
3.01110-0836
Количество на модель
6
№
13
Название детали
Подшипник коренной, нижняя часть
Заводской номер
3.01110-0846
Количество на модель
№
13
Название детали
Подшипник коренной
Заводской номер
51.01110-6157
Количество на модель
1
№
14
Название детали
Подшипник коренной, верхняя часть
Заводской номер
3.01110-0837
Количество на модель
№
15
Название детали
Подшипник коренной, верхняя часть
Заводской номер
51.01110-0317
Количество на модель
№
15
Название детали
Подшишик коренной, нижняя часть
Заводской номер
51.01110-0318
Количество на модель
№
16
Название детали
Подшишик коренной, нижняя часть
Заводской номер
3.01110-0838
Количество на модель
№
16
Название детали
Подшипник коренной
Заводской номер
51.01110-6153
Количество на модель
6
№
17
Название детали
Подшипник коренной, верхняя часть
Заводской номер
3.01110-0839
Количество на модель
№
18
Название детали
Подшипник коренной, верхняя часть
Заводской номер
51.01110-0319
Количество на модель
№
18
Название детали
Подшишик коренной, нижняя часть
Заводской номер
3.01110-0840
Количество на модель
№
19
Название детали
Подшишик коренной, нижняя часть
Заводской номер
51.01110-0320
Количество на модель
№
19
Название детали
Подшишик коренной
Заводской номер
51.01110-6159
Количество на модель
6
№
20
Название детали
Подшипник коренной, верхняя часть
Заводской номер
3.01110-0841
Количество на модель
№
21
Название детали
Подшишик коренной, верхняя часть
Заводской номер
51.01110-0321
Количество на модель
№
21
Название детали
Подшипник коренной, нижняя часть
Заводской номер
3.01110-0842
Количество на модель
№
22
Название детали
Подшипник коренной, нижняя часть
Заводской номер
51.01110-0322
Количество на модель
№
22
Название детали
Подшипник коренной
Заводской номер
51.01110-6160
Количество на модель
6
№
23
Название детали
Подшипник коренной, верхняя часть
Заводской номер
51.01110-0323
Количество на модель
№
24
Название детали
Подшипник коренной, верхняя часть
Заводской номер
3.01110-0343
Количество на модель
№
24
Название детали
Подшипник коренной, нижняя часть
Заводской номер
3.01110-0844
Количество на модель
№
25
Название детали
Подшипник коренной, нижняя часть
Заводской номер
51.01110-0324
Количество на модель
№
25
Название детали
Подшипник коренной, направляющий
Заводской номер
51.01110-6156
Количество на модель
1
№
26
Название детали
Подшипник коренной, направляющий, верхняя часть
Заводской номер
51.01111-0315
Количество на модель
№
27
Название детали
Подшипник коренной, направляющий, нижняя часть
Заводской номер
51.01111-0316
Количество на модель
№
28
Название детали
Подшипник коренной, направляший
Заводской номер
51.01111-6157
Количество на модель
1
№
29
Название детали
Подшипник коренной, направляющий,
Заводской номер
51.01111-0317
Количество на модель
№
30
Название детали
Подшипник коренной, направляющий, нижняя часть
Заводской номер
51.01111-0318
Количество на модель
№
31
Название детали
Подшипник коренной, направляющий
Заводской номер
51.01111-6158
Количество на модель
1
№
32
Название детали
Подшипник коренной, направляющий, верхняя часть
Заводской номер
51.01111-0319
Количество на модель
№
33
Название детали
Подшипник коренной, нааравляюлий, нижняя часть
Заводской номер
51.01111-0320
Количество на модель
№
34
Название детали
Подшипник коренной, направляющий
Заводской номер
51.01111-6159
Количество на модель
1
№
35
Название детали
Подшипник коренной, направляющий, верхняя часть
Заводской номер
51.01111-0321
Количество на модель
№
36
Название детали
Подшипник коренной, направляющий, нижняя часть
Заводской номер
51.01111-0322
Количество на модель
№
37
Название детали
Подшипник коренной, направляющий
Заводской номер
51.01111-6160
Количество на модель
1
№
38
Название детали
Подшипник коренной, направляющий, верхняя часть
Заводской номер
51.01111-0323
Количество на модель
№
39
Название детали
Подшипник коренной, направляющий, нижняя часть
Заводской номер
51.01111-0324
Количество на модель
№
40
Название детали
Демпфер
Заводской номер
3.02201-5805
Количество на модель
1
№
41
Название детали
Ступица коленчатого вала
Заводской номер
1.02205-0008
Количество на модель
1
№
42
Название детали
Болт М6х12
Заводской номер
МSZ 2463-10.9
Количество на модель
6
№
43
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
6
№
44
Название детали
Шкив клиноременной передачи
Заводской номер
3.02601-6857
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
1.90720-0063
Количество на модель
1
№
46
Название детали
Винт М12х1,5х100
Заводской номер
МSZ 2475-10.9
Количество на модель
8
№
47
Название детали
Маховик, полный
Заводской номер
3.02301-6079
Количество на модель
1
№
48
Название детали
Зубчатый венец стартера
Заводской номер
1.02310-0053
Количество на модель
1
№
49
Название детали
8х16
Заводской номер
DIN 1481
Количество на модель
1
№
52
Название детали
Болт М14х1,5х40
Заводской номер
МSZ 2491-10.9
Количество на модель
8
№
53
Название детали
Шкив клиноременной передачи
Заводской номер
3.02601-6668
Количество на модель
№
55
Название детали
Маховик в сборе
Заводской номер
3.02301-6810
Количество на модель
№
56
Название детали
Маховик в сборе
Заводской номер
1.02301-7200
Количество на модель
1
№
57
Название детали
Шкив клиноременной передачи
Заводской номер
3.02601-6881
Количество на модель
№
58
Название детали
Подшипник коренной
Заводской номер
3.01110-68314
Количество на модель
№
59
Название детали
Вкладыш подшипника
Заводской номер
3.01110-0386
Количество на модель
№
61
Название детали
Подшипник коренной
Заводской номер
Подшипник коренной
Количество на модель
№
62
Название детали
Подшипник верхний
Заводской номер
3.01110-0637
Количество на модель
№
63
Название детали
Подшинник коленной
Заводской номер
Подшинник коленной
Количество на модель
№
65
Название детали
Подшипник верхний
Заводской номер
3.01110-0389
Количество на модель
№
66
Название детали
Подшипник коленной
Заводской номер
Подшипник коленной
Количество на модель
№
68
Название детали
Подшипник верхний
Заводской номер
3.01110-0843
Количество на модель
№
72
Название детали
Маховик в сборе
Заводской номер
3.02301-6483
Количество на модель
№
74
Название детали
Кольцо дистанционное
Заводской номер
3.91730-0812
Количество на модель
№
75
Название детали
Маховик
Заводской номер
3.02301-0807
Количество на модель
№
76
Название детали
Маховик
Заводской номер
1.02301-0215
Количество на модель
№
77
Название детали
Подшипник верхний
Заводской номер
3.01110-0847
Количество на модель
6
№
79
Название детали
Подшипник нижний
Заводской номер
3.01110-0648
Количество на модель
6
№
80
Название детали
Подшипник верхний
Заводской номер
3.01110-0849
Количество на модель
6
№
82
Название детали
Подшипник нижний
Заводской номер
3.01110-0850
Количество на модель
6
№
83
Название детали
Подшипник верхний
Заводской номер
3.01110-0851
Количество на модель
6
№
85
Название детали
Подшипник нижний
Заводской номер
3.01110-0852
Количество на модель
6
№
86
Название детали
Подшипник верхний
Заводской номер
3.01110-0853
Количество на модель
6
№
88
Название детали
Подшипник нижний
Заводской номер
3.01110-0854
Количество на модель
6
№
89
Название детали
Маховик, польный
Заводской номер
3.02301-6843
Количество на модель
№
90
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коленчатый вал | 1.02101-7104 | 1 | 1 | 1 | |||
| 2 | Болт крепления противовеса | 1.90430-0012 | 8 | 8 | 2 | |||
| 3 | Болт крепления противовеса | 1.90430-0013 | 8 | 8 | 3 | |||
| 4 | Кольцо маслоотражательное, заднее | 1.02120-0039 | 1 | 1 | 4 | |||
| 5 | Шестерня колончатого вала | 1.02115-0040 | 1 | 1 | 5 | |||
| 6 | Штифт цилиндрический 6m 6х20 | МSz КGSТ 239 | 1 | 1 | 6 | |||
| 7 | Кольцо маслоотражательное, переднее | 1.02120-0022 | 1 | 1 | 7 | |||
| 8 | Шарикоподшипник радиальный однорядный 6205 2RS С3 Н | МSZ 7602 | 1 | 1 | 8 | |||
| 9 | Диск маслоотражательный | 1.90720-0007 | 1 | 1 | 9 | |||
| 10 | Пружинное стопорное кольцо 52 | МSz 231 | 1 | 1 | 10 | |||
| 11 | Подшипник коренной | 3.01110-6834 | 6 | 6 | 11 | |||
| 12 | Подшипник коренной, верхняя часть | 3.01110-0845 | 12 | |||||
| 12 | Подшипник коренной, верхняя часть | 3.01110-0835 | 6 | 6 | 12 | |||
| 13 | Подшипник коренной, нижняя часть | 3.01110-0836 | 6 | 6 | 13 | |||
| 13 | Подшипник коренной, нижняя часть | 3.01110-0846 | 13 | |||||
| 14 | Подшипник коренной | 51.01110-6157 | 1 | 1 | 14 | |||
| 15 | Подшипник коренной, верхняя часть | 3.01110-0837 | 15 | |||||
| 15 | Подшипник коренной, верхняя часть | 51.01110-0317 | 15 | |||||
| 16 | Подшишик коренной, нижняя часть | 51.01110-0318 | 16 | |||||
| 16 | Подшишик коренной, нижняя часть | 3.01110-0838 | 16 | |||||
| 17 | Подшипник коренной | 51.01110-6153 | 6 | 6 | 17 | |||
| 18 | Подшипник коренной, верхняя часть | 3.01110-0839 | 18 | |||||
| 18 | Подшипник коренной, верхняя часть | 51.01110-0319 | 18 | |||||
| 19 | Подшишик коренной, нижняя часть | 3.01110-0840 | 19 | |||||
| 19 | Подшишик коренной, нижняя часть | 51.01110-0320 | 19 | |||||
| 20 | Подшишик коренной | 51.01110-6159 | 6 | 6 | 20 | |||
| 21 | Подшипник коренной, верхняя часть | 3.01110-0841 | 21 | |||||
| 21 | Подшишик коренной, верхняя часть | 51.01110-0321 | 21 | |||||
| 22 | Подшипник коренной, нижняя часть | 3.01110-0842 | 22 | |||||
| 22 | Подшипник коренной, нижняя часть | 51.01110-0322 | 22 | |||||
| 23 | Подшипник коренной | 51.01110-6160 | 6 | 6 | 23 | |||
| 24 | Подшипник коренной, верхняя часть | 51.01110-0323 | 24 | |||||
| 24 | Подшипник коренной, верхняя часть | 3.01110-0343 | 24 | |||||
| 25 | Подшипник коренной, нижняя часть | 3.01110-0844 | 25 | |||||
| 25 | Подшипник коренной, нижняя часть | 51.01110-0324 | 25 | |||||
| 26 | Подшипник коренной, направляющий | 51.01110-6156 | 1 | 1 | 26 | |||
| 27 | Подшипник коренной, направляющий, верхняя часть | 51.01111-0315 | 27 | |||||
| 28 | Подшипник коренной, направляющий, нижняя часть | 51.01111-0316 | 28 | |||||
| 29 | Подшипник коренной, направляший | 51.01111-6157 | 1 | 1 | 29 | |||
| 30 | Подшипник коренной, направляющий, | 51.01111-0317 | 30 | |||||
| 31 | Подшипник коренной, направляющий, нижняя часть | 51.01111-0318 | 31 | |||||
| 32 | Подшипник коренной, направляющий | 51.01111-6158 | 1 | 1 | 32 | |||
| 33 | Подшипник коренной, направляющий, верхняя часть | 51.01111-0319 | 33 | |||||
| 34 | Подшипник коренной, нааравляюлий, нижняя часть | 51.01111-0320 | 34 | |||||
| 35 | Подшипник коренной, направляющий | 51.01111-6159 | 1 | 1 | 35 | |||
| 36 | Подшипник коренной, направляющий, верхняя часть | 51.01111-0321 | 36 | |||||
| 37 | Подшипник коренной, направляющий, нижняя часть | 51.01111-0322 | 37 | |||||
| 38 | Подшипник коренной, направляющий | 51.01111-6160 | 1 | 1 | 38 | |||
| 39 | Подшипник коренной, направляющий, верхняя часть | 51.01111-0323 | 39 | |||||
| 40 | Подшипник коренной, направляющий, нижняя часть | 51.01111-0324 | 40 | |||||
| 41 | Демпфер | 3.02201-5805 | 1 | 1 | 41 | |||
| 42 | Ступица коленчатого вала | 1.02205-0008 | 1 | 1 | 42 | |||
| 43 | Болт М6х12 | МSZ 2463-10.9 | 6 | 6 | 43 | |||
| 44 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 6 | 6 | 44 | |||
| 45 | Шкив клиноременной передачи | 3.02601-6857 | 1 | 1 | 45 | |||
| 46 | Шайба | 1.90720-0063 | 1 | 1 | 46 | |||
| 47 | Винт М12х1,5х100 | МSZ 2475-10.9 | 8 | 8 | 47 | |||
| 48 | Маховик, полный | 3.02301-6079 | 1 | 1 | 48 | |||
| 49 | Зубчатый венец стартера | 1.02310-0053 | 1 | 1 | 49 | |||
| 52 | 8х16 | DIN 1481 | 1 | 1 | 52 | |||
| 53 | Болт М14х1,5х40 | МSZ 2491-10.9 | 8 | 8 | 53 | |||
| 55 | Шкив клиноременной передачи | 3.02601-6668 | 55 | |||||
| 56 | Маховик в сборе | 3.02301-6810 | 56 | |||||
| 57 | Маховик в сборе | 1.02301-7200 | 1 | 1 | 57 | |||
| 58 | Шкив клиноременной передачи | 3.02601-6881 | 58 | |||||
| 59 | Подшипник коренной | 3.01110-68314 | 59 | |||||
| 61 | Вкладыш подшипника | 3.01110-0386 | 61 | |||||
| 62 | Подшипник коренной | Подшипник коренной | 62 | |||||
| 63 | Подшипник верхний | 3.01110-0637 | 63 | |||||
| 65 | Подшинник коленной | Подшинник коленной | 65 | |||||
| 66 | Подшипник верхний | 3.01110-0389 | 66 | |||||
| 68 | Подшипник коленной | Подшипник коленной | 68 | |||||
| 72 | Подшипник верхний | 3.01110-0843 | 72 | |||||
| 74 | Маховик в сборе | 3.02301-6483 | 74 | |||||
| 75 | Кольцо дистанционное | 3.91730-0812 | 75 | |||||
| 76 | Маховик | 3.02301-0807 | 76 | |||||
| 77 | Маховик | 1.02301-0215 | 77 | |||||
| 79 | Подшипник верхний | 3.01110-0847 | 6 | 6 | 79 | |||
| 80 | Подшипник нижний | 3.01110-0648 | 6 | 6 | 80 | |||
| 82 | Подшипник верхний | 3.01110-0849 | 6 | 6 | 82 | |||
| 83 | Подшипник нижний | 3.01110-0850 | 6 | 6 | 83 | |||
| 85 | Подшипник верхний | 3.01110-0851 | 6 | 6 | 85 | |||
| 86 | Подшипник нижний | 3.01110-0852 | 6 | 6 | 86 | |||
| 88 | Подшипник верхний | 3.01110-0853 | 6 | 6 | 88 | |||
| 89 | Подшипник нижний | 3.01110-0854 | 6 | 6 | 89 | |||
| 90 | Маховик, польный | 3.02301-6843 | 90 |
