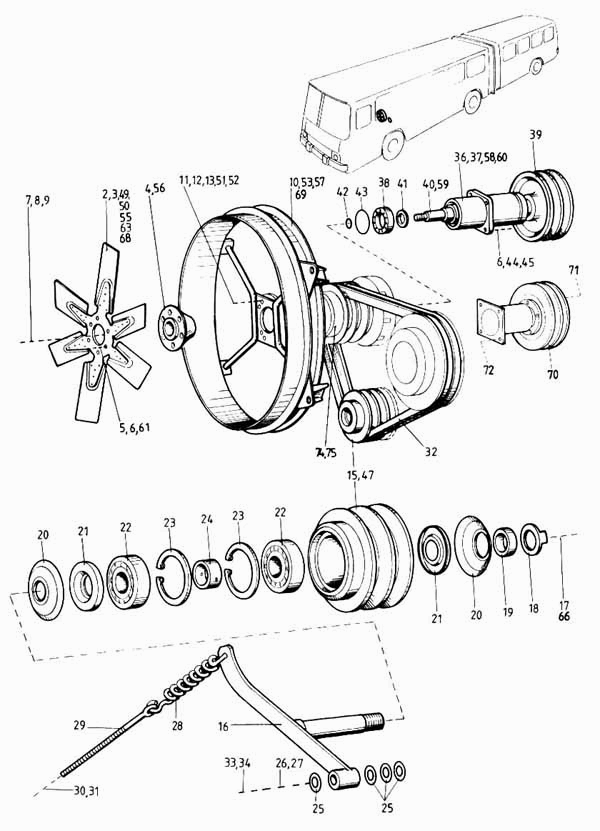

Вентилятор и его привод
100%
Название детали
Вентилятор в сборе
Заводской номер
280.03-1330-000А
Количество на модель
1
№
1
Название детали
Вентилятор в частичном сборе
Заводской номер
280.03-1330-020
Количество на модель
1
№
2
Название детали
Вентилятор полный
Заводской номер
280.03-1330-021
Количество на модель
1
№
3
Название детали
Ступица вентилятора
Заводской номер
250.00-1330-021
Количество на модель
1
№
4
Название детали
Болт М10х35В
Заводской номер
МSZ 2467-8.8
Количество на модель
№
5
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
№
6
Название детали
Гайка шестигранная 14х1,5
Заводской номер
МSZ 2290-8
Количество на модель
№
7
Название детали
Шпонка сегментная 4х7,5
Заводской номер
МSZ 311/1
Количество на модель
№
9
Название детали
Кольцо вентилятора, полное
Заводской номер
280.03-1330-001
Количество на модель
1
№
10
Название детали
Гайка шестигранная М10
Заводской номер
МSZ 2255-6
Количество на модель
№
12
Название детали
Рычаг для натяжения ремня в частичном сборе
Заводской номер
280.05-1333-010А
Количество на модель
№
14
Название детали
Шкив клиноремённой передачи
Заводской номер
280.05-1333-002А
Количество на модель
1
№
15
Название детали
Рычаг для натяжения ремня полный
Заводской номер
280.05-1333-003
Количество на модель
1
№
16
Название детали
Гайка шестигранная М16х1,5
Заводской номер
МSZ 2291
Количество на модель
№
17
Название детали
Стопорная пластина
Заводской номер
3.90803-0802
Количество на модель
1
№
18
Название детали
Распорное кольцо
Заводской номер
3.91701-0810
Количество на модель
1
№
19
Название детали
Пылезащитный колпак
Заводской номер
3.91606-0801
Количество на модель
2
№
20
Название детали
Кольцо "НИЛОШ"
Заводской номер
280.05-1333-005
Количество на модель
№
21
Название детали
Кольцо "НИЛОШ"
Заводской номер
3.96504-0003
Количество на модель
2
№
21
Название детали
Шарикоподшипник радиальный однорядный 6204-Z С3Н
Заводской номер
МSZ 7603
Количество на модель
2
№
22
Название детали
Пружинное стопорное кольцо 45
Заводской номер
МSZ 231
Количество на модель
2
№
23
Название детали
Распорное кольцо
Заводской номер
3.90714-0803
Количество на модель
1
№
24
Название детали
Фуговочная прокладка
Заводской номер
280.04-1333-009
Количество на модель
5
№
25
Название детали
Гайка шестигранная М3
Заводской номер
МSZ 2261-06
Количество на модель
№
26
Название детали
Гайка шестигранная М6
Заводской номер
МSZ 2260-8
Количество на модель
№
27
Название детали
Затяжная пружина
Заводской номер
280.00-1333-019
Количество на модель
1
№
28
Название детали
Затяжный винт, полный
Заводской номер
280.00-1333-021
Количество на модель
1
№
29
Название детали
Шайба сферическая М8
Заводской номер
МSZ 2202-С35
Количество на модель
№
30
Название детали
Гайка шестигранная М3
Заводской номер
МSZ 2260-6
Количество на модель
№
31
Название детали
Клиноремень 12,5х950
Заводской номер
DIN 7753 ВL.3
Количество на модель
2
№
32
Название детали
Штифт с резъбой
Заводской номер
280.04-1333-002
Количество на модель
1
№
33
Название детали
Шайба М3
Заводской номер
МSZ КGSТ 280
Количество на модель
№
34
Название детали
Вентилятор в сборе
Заводской номер
280.03-1330-000Е
Количество на модель
№
35
Название детали
Коспус привода вентилятора в частичном сборе
Заводской номер
280.07-1330-030В
Количество на модель
№
36
Название детали
Корпус подшипника полный
Заводской номер
280.07-1330-031А
Количество на модель
№
37
Название детали
Шаровой подшпник
Заводской номер
6305 МSZ 7S03
Количество на модель
№
38
Название детали
Шкив клиноремённой передачи
Заводской номер
280.06-1330-007
Количество на модель
№
39
Название детали
Вал вентилятора
Заводской номер
280.07-1330-021В
Количество на модель
№
40
Название детали
Распорное кольцо
Заводской номер
280.07-1330-022
Количество на модель
№
41
Название детали
Кольцо стопорное наружное 14
Заводской номер
МSZ 232
Количество на модель
№
42
Название детали
Рычаг для натяжения ремня в частичном сборе
Заводской номер
280.05-1333-010В
Количество на модель
№
46
Название детали
Шкив клиноременной передачи
Заводской номер
280.05-1333-002В
Количество на модель
№
47
Название детали
Вевтилятор в сборе
Заводской номер
280.06-1330-000А
Количество на модель
№
48
Название детали
Вентилятор в частичной сборе
Заводской номер
280.05-1330-020
Количество на модель
№
49
Название детали
Вентилятор, полный
Заводской номер
280.05-1330-021
Количество на модель
№
50
Название детали
Болт с шестигранной головкой М10х12
Заводской номер
МSZ 2463-8.8
Количество на модель
№
51
Название детали
Гайка шестигранная М6
Заводской номер
МSZ 2260
Количество на модель
№
52
Название детали
Кольцо вентилятора, полное
Заводской номер
280.06-1330-001В
Количество на модель
№
53
Название детали
Вентилятор в сборе
Заводской номер
280.07-1330-0000
Количество на модель
№
54
Название детали
Вентилятор в сборе
Заводской номер
SК.61.509.000
Количество на модель
№
55
Название детали
Ступица вентилятора
Заводской номер
190.00-1330-016
Количество на модель
№
56
Название детали
Кольцо вентилятора полное
Заводской номер
280.07-1330-004
Количество на модель
№
57
Название детали
Корпус привода вентилятора в частичном сборе
Заводской номер
280.07-1330-0300
Количество на модель
№
58
Название детали
Вал вентилятора
Заводской номер
280.07-1330-0210
Количество на модель
№
59
Название детали
Корпус подшипника полный
Заводской номер
280.07-1330-0318
Количество на модель
№
60
Название детали
Вентилятор в сборе
Заводской номер
SК61.346.008
Количество на модель
№
63
Название детали
Вентилятор в сборе
Заводской номер
280.03-1330-000F
Количество на модель
№
64
Название детали
Вентилятор, в сборе
Заводской номер
280.10-1330-000
Количество на модель
№
65
Название детали
Пробка
Заводской номер
3.90330-0810
Количество на модель
№
66
Название детали
Рычаг для натяжения ремня в частичном сборе
Заводской номер
280.05-1333-0208
Количество на модель
№
67
Название детали
Кольцо вентилятора полное
Заводской номер
280.10-1330-001
Количество на модель
№
69
Название детали
Шкив клиноременной передачи
Заводской номер
290.10-1330-002
Количество на модель
№
70
Название детали
Вентилятор
Заводской номер
280.11-1330-000
Количество на модель
№
73
Название детали
Электромагнитная муфта сцепления вентилятора
Заводской номер
VЕТ 80 Т/II
Количество на модель
№
74
Название детали
Электромагнитная муфта сцепления вентилятора
Заводской номер
LА 0.0.4.2
Количество на модель
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вентилятор в сборе | 280.03-1330-000А | 1 | 1 | 1 | |||
| 2 | Вентилятор в частичном сборе | 280.03-1330-020 | 1 | 1 | 2 | |||
| 3 | Вентилятор полный | 280.03-1330-021 | 1 | 1 | 3 | |||
| 4 | Ступица вентилятора | 250.00-1330-021 | 1 | 1 | 4 | |||
| 5 | Болт М10х35В | МSZ 2467-8.8 | 5 | |||||
| 6 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 6 | |||||
| 7 | Гайка шестигранная 14х1,5 | МSZ 2290-8 | 7 | |||||
| 9 | Шпонка сегментная 4х7,5 | МSZ 311/1 | 9 | |||||
| 10 | Кольцо вентилятора, полное | 280.03-1330-001 | 1 | 1 | 10 | |||
| 12 | Гайка шестигранная М10 | МSZ 2255-6 | 12 | |||||
| 14 | Рычаг для натяжения ремня в частичном сборе | 280.05-1333-010А | 14 | |||||
| 15 | Шкив клиноремённой передачи | 280.05-1333-002А | 1 | 1 | 15 | |||
| 16 | Рычаг для натяжения ремня полный | 280.05-1333-003 | 1 | 1 | 16 | |||
| 17 | Гайка шестигранная М16х1,5 | МSZ 2291 | 17 | |||||
| 18 | Стопорная пластина | 3.90803-0802 | 1 | 1 | 18 | |||
| 19 | Распорное кольцо | 3.91701-0810 | 1 | 1 | 19 | |||
| 20 | Пылезащитный колпак | 3.91606-0801 | 2 | 2 | 20 | |||
| 21 | Кольцо "НИЛОШ" | 280.05-1333-005 | 21 | |||||
| 21 | Кольцо "НИЛОШ" | 3.96504-0003 | 2 | 2 | 21 | |||
| 22 | Шарикоподшипник радиальный однорядный 6204-Z С3Н | МSZ 7603 | 2 | 2 | 22 | |||
| 23 | Пружинное стопорное кольцо 45 | МSZ 231 | 2 | 2 | 23 | |||
| 24 | Распорное кольцо | 3.90714-0803 | 1 | 1 | 24 | |||
| 25 | Фуговочная прокладка | 280.04-1333-009 | 5 | 5 | 25 | |||
| 26 | Гайка шестигранная М3 | МSZ 2261-06 | 26 | |||||
| 27 | Гайка шестигранная М6 | МSZ 2260-8 | 27 | |||||
| 28 | Затяжная пружина | 280.00-1333-019 | 1 | 1 | 28 | |||
| 29 | Затяжный винт, полный | 280.00-1333-021 | 1 | 1 | 29 | |||
| 30 | Шайба сферическая М8 | МSZ 2202-С35 | 30 | |||||
| 31 | Гайка шестигранная М3 | МSZ 2260-6 | 31 | |||||
| 32 | Клиноремень 12,5х950 | DIN 7753 ВL.3 | 2 | 2 | 32 | |||
| 33 | Штифт с резъбой | 280.04-1333-002 | 1 | 1 | 33 | |||
| 34 | Шайба М3 | МSZ КGSТ 280 | 34 | |||||
| 35 | Вентилятор в сборе | 280.03-1330-000Е | 35 | |||||
| 36 | Коспус привода вентилятора в частичном сборе | 280.07-1330-030В | 36 | |||||
| 37 | Корпус подшипника полный | 280.07-1330-031А | 37 | |||||
| 38 | Шаровой подшпник | 6305 МSZ 7S03 | 38 | |||||
| 39 | Шкив клиноремённой передачи | 280.06-1330-007 | 39 | |||||
| 40 | Вал вентилятора | 280.07-1330-021В | 40 | |||||
| 41 | Распорное кольцо | 280.07-1330-022 | 41 | |||||
| 42 | Кольцо стопорное наружное 14 | МSZ 232 | 42 | |||||
| 46 | Рычаг для натяжения ремня в частичном сборе | 280.05-1333-010В | 46 | |||||
| 47 | Шкив клиноременной передачи | 280.05-1333-002В | 47 | |||||
| 48 | Вевтилятор в сборе | 280.06-1330-000А | 48 | |||||
| 49 | Вентилятор в частичной сборе | 280.05-1330-020 | 49 | |||||
| 50 | Вентилятор, полный | 280.05-1330-021 | 50 | |||||
| 51 | Болт с шестигранной головкой М10х12 | МSZ 2463-8.8 | 51 | |||||
| 52 | Гайка шестигранная М6 | МSZ 2260 | 52 | |||||
| 53 | Кольцо вентилятора, полное | 280.06-1330-001В | 53 | |||||
| 54 | Вентилятор в сборе | 280.07-1330-0000 | 54 | |||||
| 55 | Вентилятор в сборе | SК.61.509.000 | 55 | |||||
| 56 | Ступица вентилятора | 190.00-1330-016 | 56 | |||||
| 57 | Кольцо вентилятора полное | 280.07-1330-004 | 57 | |||||
| 58 | Корпус привода вентилятора в частичном сборе | 280.07-1330-0300 | 58 | |||||
| 59 | Вал вентилятора | 280.07-1330-0210 | 59 | |||||
| 60 | Корпус подшипника полный | 280.07-1330-0318 | 60 | |||||
| 63 | Вентилятор в сборе | SК61.346.008 | 63 | |||||
| 64 | Вентилятор в сборе | 280.03-1330-000F | 64 | |||||
| 65 | Вентилятор, в сборе | 280.10-1330-000 | 65 | |||||
| 66 | Пробка | 3.90330-0810 | 66 | |||||
| 67 | Рычаг для натяжения ремня в частичном сборе | 280.05-1333-0208 | 67 | |||||
| 69 | Кольцо вентилятора полное | 280.10-1330-001 | 69 | |||||
| 70 | Шкив клиноременной передачи | 290.10-1330-002 | 70 | |||||
| 73 | Вентилятор | 280.11-1330-000 | 73 | |||||
| 74 | Электромагнитная муфта сцепления вентилятора | VЕТ 80 Т/II | 74 | |||||
| 75 | Электромагнитная муфта сцепления вентилятора | LА 0.0.4.2 | 75 |
