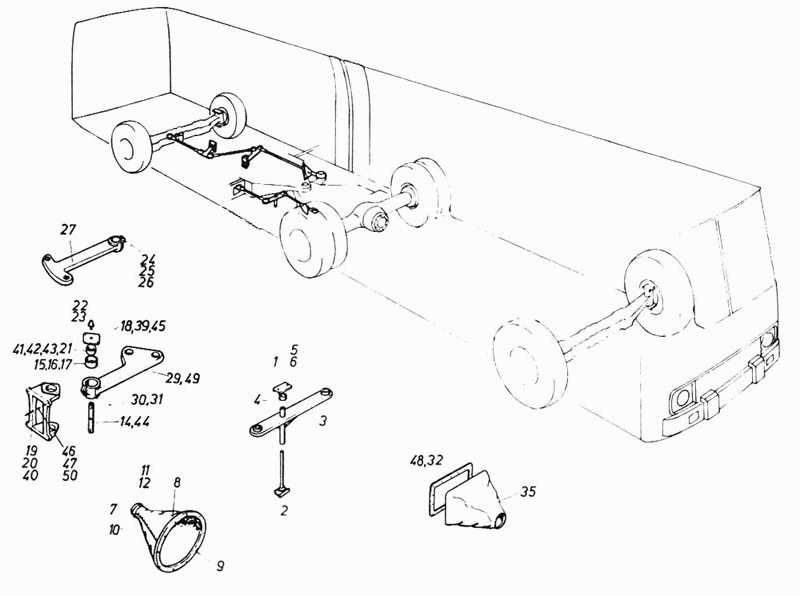

Управление ребрового каркаса, управление прицепа
100%
Название детали
Пята I, в сборе
Заводской номер
180.31-3906-018
Количество на модель
№
1
Название детали
Пята II , в сборе
Заводской номер
180.01-3906-005
Количество на модель
1
№
2
Название детали
Пята II , в сборе
Заводской номер
180.31-3906-016
Количество на модель
№
2
Название детали
Рычаг, в сборе
Заводской номер
180.01-3906-011
Количество на модель
1
№
3
Название детали
Рычаг, в сборе
Заводской номер
180.31-3906-011
Количество на модель
№
3
Название детали
Втулка
Заводской номер
180.01-3906-017
Количество на модель
2
№
4
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
№
5
Название детали
Болт М8х1х15
Заводской номер
МSz-2491
Количество на модель
№
6
Название детали
Болт М8х30
Заводской номер
МSz 2463
Количество на модель
№
6
Название детали
Кольцо
Заводской номер
180.01-3906-007
Количество на модель
2
№
7
Название детали
Мешок из искусственной кожи
Заводской номер
180.01-3906-001rn
Количество на модель
1
№
8
Название детали
Мешок из искусственной кожи
Заводской номер
180.31-3906-001rn
Количество на модель
№
8
Название детали
Рама
Заводской номер
180.01-3906-024
Количество на модель
1
№
9
Название детали
Стальная лента
Заводской номер
180.31-3906-002rn
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
МSz 18714
Количество на модель
1
№
11
Название детали
Винт Lm 4,8х13В
Заводской номер
МSz 2494
Количество на модель
№
12
Название детали
Промежуточный рычаг, в сборе
Заводской номер
180.31-3504-010В
Количество на модель
1
№
13
Название детали
Вспомогательный рычаг, монтированный, в частичном сборе
Заводской номер
280.00-3912-020В
Количество на модель
2
№
13
Название детали
Палец к промежуточному рычагу
Заводской номер
180.03-3504-077
Количество на модель
2
№
14
Название детали
Прокладка
Заводской номер
180.03-3504-078
Количество на модель
№
15
Название детали
Прокладка
Заводской номер
180.03-3504-079
Количество на модель
№
16
Название детали
Прокладка
Заводской номер
180.03-3504-085
Количество на модель
№
17
Название детали
Крышка
Заводской номер
180.03-3504-081
Количество на модель
4
№
18
Название детали
Опора к промежуточному рычагу
Заводской номер
180.03-3504-072
Количество на модель
2
№
19
Название детали
Опора к промежуточному рычагу
Заводской номер
180.03-3504-073
Количество на модель
2
№
20
Название детали
Втулка
Заводской номер
180.03-3504-074
Количество на модель
4
№
21
Название детали
Болт
Заводской номер
МSZ 2463-6,8
Количество на модель
№
22
Название детали
Шайба 8К-2
Заводской номер
МSz КGSТ 2645
Количество на модель
№
23
Название детали
Болт М16к1,5х60
Заводской номер
МSZ 2490-10.9
Количество на модель
№
24
Название детали
Гайка М12х1,5
Заводской номер
МSZ 2292-6
Количество на модель
№
25
Название детали
Шплинт 4х20
Заводской номер
МSZ 2224
Количество на модель
№
26
Название детали
Вспомогательного рычага
Заводской номер
180.05-3504-016
Количество на модель
1
№
27
Название детали
Промежуточный рычаг в сборе
Заводской номер
180.31-3912-0100
Количество на модель
1
№
28
Название детали
Промежуточный рычаг в сборе
Заводской номер
280.00-3912-020С
Количество на модель
№
28
Название детали
Промежуточный рычаг
Заводской номер
280.00-3912-001
Количество на модель
1
№
29
Название детали
Болт с шестигранной головкой М14х1,5х40
Заводской номер
МSZ 2490-8.8
Количество на модель
№
30
Название детали
Шайба для осей 8
Заводской номер
МSZ 2233
Количество на модель
№
31
Название детали
Рама, в сборе
Заводской номер
280.00-3912-002В
Количество на модель
№
32
Название детали
Рама, в сборе
Заводской номер
280.00-3912-003
Количество на модель
1
№
32
Название детали
Штифт вспомогательного рычага
Заводской номер
280.00-3912-004
Количество на модель
2
№
33
Название детали
Покровная планка
Заводской номер
280.00-3912-005
Количество на модель
2
№
34
Название детали
Пылезаштник, кожаный машок
Заводской номер
280.00-3912-006 rn
Количество на модель
1
№
35
Название детали
Промежуточный рычаг в сборе
Заводской номер
280.00-3912-0200
Количество на модель
№
38
Название детали
Крышка
Заводской номер
230.00-3912-025
Количество на модель
№
39
Название детали
Кронштейн вспомогательного рычага, полный
Заводской номер
280.00-3912-021
Количество на модель
№
40
Название детали
Шайба
Заводской номер
280.00-3912-025А
Количество на модель
№
41
Название детали
Шайба
Заводской номер
280.00-3912-025В
Количество на модель
№
42
Название детали
Шайба
Заводской номер
280.00-3912-0250
Количество на модель
№
43
Название детали
Палец к промежуточному рычагу
Заводской номер
280.00-3912-024
Количество на модель
№
44
Название детали
Крышка II.
Заводской номер
280.00-3912-027
Количество на модель
№
45
Название детали
Болт М14х1,5х60
Заводской номер
МSz 2490-8.8
Количество на модель
№
46
Название детали
Шайба М12х1,5
Заводской номер
МSz 2294-5
Количество на модель
№
47
Название детали
Шайба
Заводской номер
МSz 2294-6
Количество на модель
№
47
Название детали
Рама
Заводской номер
280.00-3912-028
Количество на модель
№
48
Название детали
Шплинт 2,6х16
Заводской номер
МSz 2224
Количество на модель
№
49
Название детали
Прокладка
Заводской номер
25002-3504-001
Количество на модель
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пята I, в сборе | 180.31-3906-018 | 1 | |||||
| 2 | Пята II , в сборе | 180.01-3906-005 | 1 | 1 | 2 | |||
| 2 | Пята II , в сборе | 180.31-3906-016 | 2 | |||||
| 3 | Рычаг, в сборе | 180.01-3906-011 | 1 | 1 | 3 | |||
| 3 | Рычаг, в сборе | 180.31-3906-011 | 3 | |||||
| 4 | Втулка | 180.01-3906-017 | 2 | 2 | 4 | |||
| 5 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 5 | |||||
| 6 | Болт М8х1х15 | МSz-2491 | 6 | |||||
| 6 | Болт М8х30 | МSz 2463 | 6 | |||||
| 7 | Кольцо | 180.01-3906-007 | 2 | 2 | 7 | |||
| 8 | Мешок из искусственной кожи | 180.01-3906-001rn | 1 | 1 | 8 | |||
| 8 | Мешок из искусственной кожи | 180.31-3906-001rn | 8 | |||||
| 9 | Рама | 180.01-3906-024 | 1 | 1 | 9 | |||
| 10 | Стальная лента | 180.31-3906-002rn | 1 | 1 | 10 | |||
| 11 | Шайба | МSz 18714 | 1 | 1 | 11 | |||
| 12 | Винт Lm 4,8х13В | МSz 2494 | 12 | |||||
| 13 | Промежуточный рычаг, в сборе | 180.31-3504-010В | 1 | 1 | 13 | |||
| 13 | Вспомогательный рычаг, монтированный, в частичном сборе | 280.00-3912-020В | 2 | 2 | 13 | |||
| 14 | Палец к промежуточному рычагу | 180.03-3504-077 | 2 | 2 | 14 | |||
| 15 | Прокладка | 180.03-3504-078 | 15 | |||||
| 16 | Прокладка | 180.03-3504-079 | 16 | |||||
| 17 | Прокладка | 180.03-3504-085 | 17 | |||||
| 18 | Крышка | 180.03-3504-081 | 4 | 4 | 18 | |||
| 19 | Опора к промежуточному рычагу | 180.03-3504-072 | 2 | 2 | 19 | |||
| 20 | Опора к промежуточному рычагу | 180.03-3504-073 | 2 | 2 | 20 | |||
| 21 | Втулка | 180.03-3504-074 | 4 | 4 | 21 | |||
| 22 | Болт | МSZ 2463-6,8 | 22 | |||||
| 23 | Шайба 8К-2 | МSz КGSТ 2645 | 23 | |||||
| 24 | Болт М16к1,5х60 | МSZ 2490-10.9 | 24 | |||||
| 25 | Гайка М12х1,5 | МSZ 2292-6 | 25 | |||||
| 26 | Шплинт 4х20 | МSZ 2224 | 26 | |||||
| 27 | Вспомогательного рычага | 180.05-3504-016 | 1 | 1 | 27 | |||
| 28 | Промежуточный рычаг в сборе | 180.31-3912-0100 | 1 | 1 | 28 | |||
| 28 | Промежуточный рычаг в сборе | 280.00-3912-020С | 28 | |||||
| 29 | Промежуточный рычаг | 280.00-3912-001 | 1 | 1 | 29 | |||
| 30 | Болт с шестигранной головкой М14х1,5х40 | МSZ 2490-8.8 | 30 | |||||
| 31 | Шайба для осей 8 | МSZ 2233 | 31 | |||||
| 32 | Рама, в сборе | 280.00-3912-002В | 32 | |||||
| 32 | Рама, в сборе | 280.00-3912-003 | 1 | 1 | 32 | |||
| 33 | Штифт вспомогательного рычага | 280.00-3912-004 | 2 | 2 | 33 | |||
| 34 | Покровная планка | 280.00-3912-005 | 2 | 2 | 34 | |||
| 35 | Пылезаштник, кожаный машок | 280.00-3912-006 rn | 1 | 1 | 35 | |||
| 38 | Промежуточный рычаг в сборе | 280.00-3912-0200 | 38 | |||||
| 39 | Крышка | 230.00-3912-025 | 39 | |||||
| 40 | Кронштейн вспомогательного рычага, полный | 280.00-3912-021 | 40 | |||||
| 41 | Шайба | 280.00-3912-025А | 41 | |||||
| 42 | Шайба | 280.00-3912-025В | 42 | |||||
| 43 | Шайба | 280.00-3912-0250 | 43 | |||||
| 44 | Палец к промежуточному рычагу | 280.00-3912-024 | 44 | |||||
| 45 | Крышка II. | 280.00-3912-027 | 45 | |||||
| 46 | Болт М14х1,5х60 | МSz 2490-8.8 | 46 | |||||
| 47 | Шайба М12х1,5 | МSz 2294-5 | 47 | |||||
| 47 | Шайба | МSz 2294-6 | 47 | |||||
| 48 | Рама | 280.00-3912-028 | 48 | |||||
| 49 | Шплинт 2,6х16 | МSz 2224 | 49 | |||||
| 50 | Прокладка | 25002-3504-001 | 50 |
