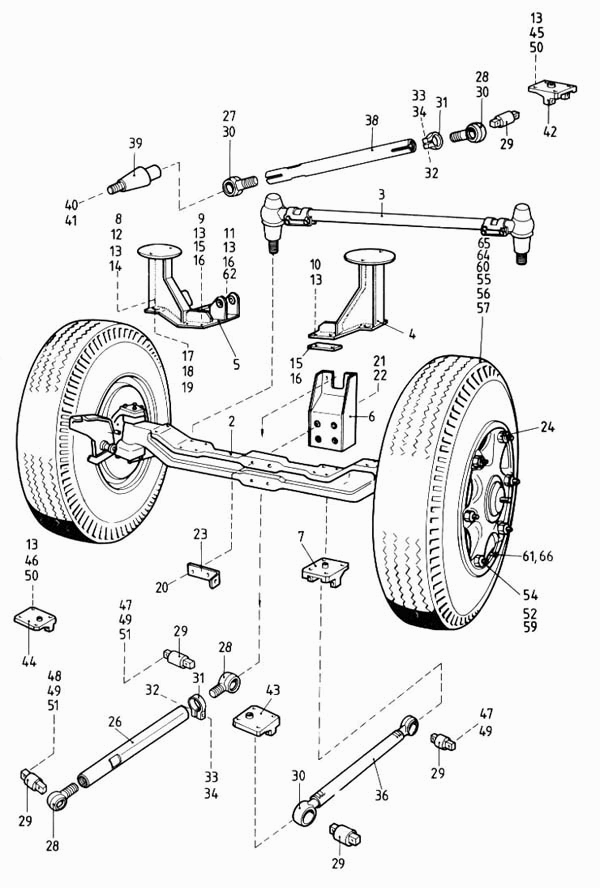

Сборка и подвеска передней оси
100%
Название детали
Передний мост в сборе
Заводской номер
260.0-3100-000
Количество на модель
1
№
1
Название детали
Передний мост
Заводской номер
А4-3 000 008
Количество на модель
1
№
2
Название детали
Поперачная рулевая тяга
Заводской номер
14 15095 327
Количество на модель
1
№
3
Название детали
Кронштейн пневматической рессоры, левый в сборе
Заводской номер
910.07-3100-000
Количество на модель
1
№
4
Название детали
Кронштейн пневматической рессоры, правый, в сборе
Заводской номер
910.29-3100-000
Количество на модель
1
№
5
Название детали
Верхний кронштейн, в сборе
Заводской номер
910.28-3100-000
Количество на модель
1
№
6
Название детали
Нижний кронштейн в сборе
Заводской номер
910.09-3100-000А
Количество на модель
2
№
7
Название детали
Болт с шестигранной головкой М14х1,5х40
Заводской номер
МSZ 2490-8.8
Количество на модель
№
8
Название детали
II М16х1,5х200
Заводской номер
284.00-3103-001В
Количество на модель
№
11
Название детали
Болт II.М16х1,5х199
Заводской номер
284.00-3103-001
Количество на модель
2
№
11
Название детали
Шайба М3
Заводской номер
МSZ КGSТ 280
Количество на модель
№
12
Название детали
Гайка шестигранная 14х1,5
Заводской номер
МSZ 2290-8
Количество на модель
№
13
Название детали
Гайка шестигранная М16х1,5
Заводской номер
МSZ 2291-06
Количество на модель
№
14
Название детали
Стопорная пластинка
Заводской номер
280.00-3100-003
Количество на модель
2
№
15
Название детали
Стопорная пластина
Заводской номер
282.01-3103-001А
Количество на модель
№
16
Название детали
Стопорная пластина
Заводской номер
254.80-3100-002
Количество на модель
8
№
16
Название детали
Распорная пластина
Заводской номер
280.00-3100-004А
Количество на модель
2
№
17
Название детали
Распорная пластина
Заводской номер
280.00-3100-004В
Количество на модель
2
№
18
Название детали
Распорная пластина
Заводской номер
250.02-3100-083С
Количество на модель
1
№
19
Название детали
Болт с шестигранной головкой
Заводской номер
280.00-3100-001А
Количество на модель
4
№
20
Название детали
Стопорная пластинка
Заводской номер
250.02-3100-045
Количество на модель
2
№
21
Название детали
Гайка шестигранная М16х1,5
Заводской номер
МSZ 2290-10
Количество на модель
№
22
Название детали
Консоль
Заводской номер
250.02-3100-076
Количество на модель
1
№
23
Название детали
Гайка к болту колеса
Заводской номер
750.00-3100-010
Количество на модель
12
№
24
Название детали
Качащийся рычаг, в сборе
Заводской номер
910.03-3103-000А
Количество на модель
2
№
25
Название детали
Качающийся рычаг, в сборе
Заводской номер
910.03-3103-001А
Количество на модель
1
№
26
Название детали
Головка качающегося рычага
Заводской номер
910.03-3103-002А
Количество на модель
1
№
27
Название детали
Головка качающегося рычага
Заводской номер
910.03-3103-022В
Количество на модель
1
№
28
Название детали
Шаровой шарнир
Заводской номер
3567
Количество на модель
2
№
29
Название детали
Пружинное стопорное кольцо 45
Заводской номер
МSZ 231
Количество на модель
№
30
Название детали
Хомут
Заводской номер
250.00-3103-033
Количество на модель
4
№
31
Название детали
Крепежный хомут
Заводской номер
254.01-3103-001
Количество на модель
4
№
34
Название детали
Качающийся рычаг, в сборе
Заводской номер
910.04-3103-000А
Количество на модель
1
№
35
Название детали
Качающийся рычаг, полный
Заводской номер
910.04-3103-001А
Количество на модель
1
№
36
Название детали
Качающийся рычаг, в сборе
Заводской номер
910-05-3103-000G
Количество на модель
1
№
37
Название детали
Труба качающегося рычага
Заводской номер
910.03-3103-001К
Количество на модель
1
№
38
Название детали
Шаровой шарнир
Заводской номер
3566
Количество на модель
1
№
39
Название детали
М39х1,5
Заводской номер
DIN 937-8
Количество на модель
№
40
Название детали
Шплинт 2х16
Заводской номер
МSZ КGSТ 220
Количество на модель
№
41
Название детали
Нижний кронштейн, в сборе
Заводской номер
910.09-3103-000В
Количество на модель
1
№
42
Название детали
Кронштейн каркаса I., в сборе
Заводской номер
910.35-3100-000А
Количество на модель
№
43
Название детали
Кронштейн каркаса I., в сборе
Заводской номер
910.11-3103-000А
Количество на модель
1
№
43
Название детали
Кронштейн каркаса I., в сборе
Заводской номер
910.11-3103-000В
Количество на модель
1
№
44
Название детали
Кронштейн каркаса I., в сборе
Заводской номер
910.35-3100-000В
Количество на модель
№
44
Название детали
Стопорная пластина
Заводской номер
190.00-3103-009В
Количество на модель
14
№
49
Название детали
Стопорная пластинка
Заводской номер
282.01-3103-001В
Количество на модель
№
49
Название детали
Стопорная пластинка
Заводской номер
254.00-3100-002
Количество на модель
3
№
50
Название детали
Стопорная пластина
Заводской номер
282.01-3103-00lА
Количество на модель
№
50
Название детали
Планка прижимная
Заводской номер
750.00-3142-020
Количество на модель
12
№
52
Название детали
Шина в сборе
Заводской номер
910.01-3103-000С
Количество на модель
2
№
53
Название детали
Комплект трехсегментный в сборе
Заводской номер
8.00-20"
Количество на модель
1
№
54
Название детали
Лента защитная
Заводской номер
20"/200
Количество на модель
1
№
55
Название детали
Камера
Заводской номер
11.00 20"
Количество на модель
1
№
56
Название детали
Покрышка
Заводской номер
11.00-20" РR 16 V5:V7
Количество на модель
1
№
57
Название детали
Покрышка в сборе
Заводской номер
910.01-3103-000К
Количество на модель
№
58
Название детали
Обод колеса
Заводской номер
8.25-225М
Количество на модель
№
59
Название детали
Покрышка
Заводской номер
12Н 22,5
Количество на модель
№
60
Название детали
Клапан
Заводской номер
№-920
Количество на модель
№
61
Название детали
Стопорная пластина
Заводской номер
282.01-3103-001С
Количество на модель
4
№
62
Название детали
Шина в сборе
Заводской номер
910.01-3103-0000
Количество на модель
№
63
Название детали
Покрышка
Заводской номер
11.00-20" РR16 SТС
Количество на модель
№
64
Название детали
Лента защитная
Заводской номер
20"/240
Количество на модель
№
65
Название детали
Клапан А 127 3-1
Заводской номер
МSZ 18720
Количество на модель
№
66
Название детали
Нижний кронштейн в сборе
Заводской номер
910.41-3100-000С
Количество на модель
№
67
Название детали
Качаюшийся рычаг, в сборе
Заводской номер
910.18-3103-000А
Количество на модель
№
68
Название детали
Головка качающегося рычага
Заводской номер
910.16-3103-002А
Количество на модель
№
69
Название детали
Головка качающегося рычага
Заводской номер
910.16-3103-002В
Количество на модель
№
70
Название детали
Шаровой шарнир
Заводской номер
3360
Количество на модель
№
71
Название детали
Стопорное кольцо
Заводской номер
5638
Количество на модель
№
72
Название детали
Стопорное кольцо
Заводской номер
910.16-3103-003
Количество на модель
№
72
Название детали
Крепежный хомут
Заводской номер
298.00-3103-012
Количество на модель
№
73
Название детали
Качающийся рычаг, в сборе
Заводской номер
910.19-3103-000А
Количество на модель
№
74
Название детали
Качающийся рычаг, полный
Заводской номер
910.19-3103-00А
Количество на модель
№
75
Название детали
Паровой шарнир
Заводской номер
3660
Количество на модель
№
76
Название детали
Качающийся рычаг, в сборе
Заводской номер
910.20-3103-000G
Количество на модель
№
77
Название детали
Паровой шарнир
Заводской номер
3661
Количество на модель
№
78
Название детали
Нижний кронштейн в сборе
Заводской номер
910.41-3100-000А
Количество на модель
2
№
79
Название детали
Покрышка, в сборе
Заводской номер
910.01-3103-000Н
Количество на модель
№
84
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Передний мост в сборе | 260.0-3100-000 | 1 | 1 | 1 | |||
| 2 | Передний мост | А4-3 000 008 | 1 | 1 | 2 | |||
| 3 | Поперачная рулевая тяга | 14 15095 327 | 1 | 1 | 3 | |||
| 4 | Кронштейн пневматической рессоры, левый в сборе | 910.07-3100-000 | 1 | 1 | 4 | |||
| 5 | Кронштейн пневматической рессоры, правый, в сборе | 910.29-3100-000 | 1 | 1 | 5 | |||
| 6 | Верхний кронштейн, в сборе | 910.28-3100-000 | 1 | 1 | 6 | |||
| 7 | Нижний кронштейн в сборе | 910.09-3100-000А | 2 | 2 | 7 | |||
| 8 | Болт с шестигранной головкой М14х1,5х40 | МSZ 2490-8.8 | 8 | |||||
| 11 | II М16х1,5х200 | 284.00-3103-001В | 11 | |||||
| 11 | Болт II.М16х1,5х199 | 284.00-3103-001 | 2 | 2 | 11 | |||
| 12 | Шайба М3 | МSZ КGSТ 280 | 12 | |||||
| 13 | Гайка шестигранная 14х1,5 | МSZ 2290-8 | 13 | |||||
| 14 | Гайка шестигранная М16х1,5 | МSZ 2291-06 | 14 | |||||
| 15 | Стопорная пластинка | 280.00-3100-003 | 2 | 2 | 15 | |||
| 16 | Стопорная пластина | 282.01-3103-001А | 16 | |||||
| 16 | Стопорная пластина | 254.80-3100-002 | 8 | 8 | 16 | |||
| 17 | Распорная пластина | 280.00-3100-004А | 2 | 2 | 17 | |||
| 18 | Распорная пластина | 280.00-3100-004В | 2 | 2 | 18 | |||
| 19 | Распорная пластина | 250.02-3100-083С | 1 | 1 | 19 | |||
| 20 | Болт с шестигранной головкой | 280.00-3100-001А | 4 | 4 | 20 | |||
| 21 | Стопорная пластинка | 250.02-3100-045 | 2 | 2 | 21 | |||
| 22 | Гайка шестигранная М16х1,5 | МSZ 2290-10 | 22 | |||||
| 23 | Консоль | 250.02-3100-076 | 1 | 1 | 23 | |||
| 24 | Гайка к болту колеса | 750.00-3100-010 | 12 | 12 | 24 | |||
| 25 | Качащийся рычаг, в сборе | 910.03-3103-000А | 2 | 2 | 25 | |||
| 26 | Качающийся рычаг, в сборе | 910.03-3103-001А | 1 | 1 | 26 | |||
| 27 | Головка качающегося рычага | 910.03-3103-002А | 1 | 1 | 27 | |||
| 28 | Головка качающегося рычага | 910.03-3103-022В | 1 | 1 | 28 | |||
| 29 | Шаровой шарнир | 3567 | 2 | 2 | 29 | |||
| 30 | Пружинное стопорное кольцо 45 | МSZ 231 | 30 | |||||
| 31 | Хомут | 250.00-3103-033 | 4 | 4 | 31 | |||
| 34 | Крепежный хомут | 254.01-3103-001 | 4 | 4 | 34 | |||
| 35 | Качающийся рычаг, в сборе | 910.04-3103-000А | 1 | 1 | 35 | |||
| 36 | Качающийся рычаг, полный | 910.04-3103-001А | 1 | 1 | 36 | |||
| 37 | Качающийся рычаг, в сборе | 910-05-3103-000G | 1 | 1 | 37 | |||
| 38 | Труба качающегося рычага | 910.03-3103-001К | 1 | 1 | 38 | |||
| 39 | Шаровой шарнир | 3566 | 1 | 1 | 39 | |||
| 40 | М39х1,5 | DIN 937-8 | 40 | |||||
| 41 | Шплинт 2х16 | МSZ КGSТ 220 | 41 | |||||
| 42 | Нижний кронштейн, в сборе | 910.09-3103-000В | 1 | 1 | 42 | |||
| 43 | Кронштейн каркаса I., в сборе | 910.35-3100-000А | 43 | |||||
| 43 | Кронштейн каркаса I., в сборе | 910.11-3103-000А | 1 | 1 | 43 | |||
| 44 | Кронштейн каркаса I., в сборе | 910.11-3103-000В | 1 | 1 | 44 | |||
| 44 | Кронштейн каркаса I., в сборе | 910.35-3100-000В | 44 | |||||
| 49 | Стопорная пластина | 190.00-3103-009В | 14 | 14 | 49 | |||
| 49 | Стопорная пластинка | 282.01-3103-001В | 49 | |||||
| 50 | Стопорная пластинка | 254.00-3100-002 | 3 | 3 | 50 | |||
| 50 | Стопорная пластина | 282.01-3103-00lА | 50 | |||||
| 52 | Планка прижимная | 750.00-3142-020 | 12 | 12 | 52 | |||
| 53 | Шина в сборе | 910.01-3103-000С | 2 | 2 | 53 | |||
| 54 | Комплект трехсегментный в сборе | 8.00-20" | 1 | 1 | 54 | |||
| 55 | Лента защитная | 20"/200 | 1 | 1 | 55 | |||
| 56 | Камера | 11.00 20" | 1 | 1 | 56 | |||
| 57 | Покрышка | 11.00-20" РR 16 V5:V7 | 1 | 1 | 57 | |||
| 58 | Покрышка в сборе | 910.01-3103-000К | 58 | |||||
| 59 | Обод колеса | 8.25-225М | 59 | |||||
| 60 | Покрышка | 12Н 22,5 | 60 | |||||
| 61 | Клапан | №-920 | 61 | |||||
| 62 | Стопорная пластина | 282.01-3103-001С | 4 | 4 | 62 | |||
| 63 | Шина в сборе | 910.01-3103-0000 | 63 | |||||
| 64 | Покрышка | 11.00-20" РR16 SТС | 64 | |||||
| 65 | Лента защитная | 20"/240 | 65 | |||||
| 66 | Клапан А 127 3-1 | МSZ 18720 | 66 | |||||
| 67 | Нижний кронштейн в сборе | 910.41-3100-000С | 67 | |||||
| 68 | Качаюшийся рычаг, в сборе | 910.18-3103-000А | 68 | |||||
| 69 | Головка качающегося рычага | 910.16-3103-002А | 69 | |||||
| 70 | Головка качающегося рычага | 910.16-3103-002В | 70 | |||||
| 71 | Шаровой шарнир | 3360 | 71 | |||||
| 72 | Стопорное кольцо | 5638 | 72 | |||||
| 72 | Стопорное кольцо | 910.16-3103-003 | 72 | |||||
| 73 | Крепежный хомут | 298.00-3103-012 | 73 | |||||
| 74 | Качающийся рычаг, в сборе | 910.19-3103-000А | 74 | |||||
| 75 | Качающийся рычаг, полный | 910.19-3103-00А | 75 | |||||
| 76 | Паровой шарнир | 3660 | 76 | |||||
| 77 | Качающийся рычаг, в сборе | 910.20-3103-000G | 77 | |||||
| 78 | Паровой шарнир | 3661 | 78 | |||||
| 79 | Нижний кронштейн в сборе | 910.41-3100-000А | 2 | 2 | 79 | |||
| 84 | Покрышка, в сборе | 910.01-3103-000Н | 84 |
