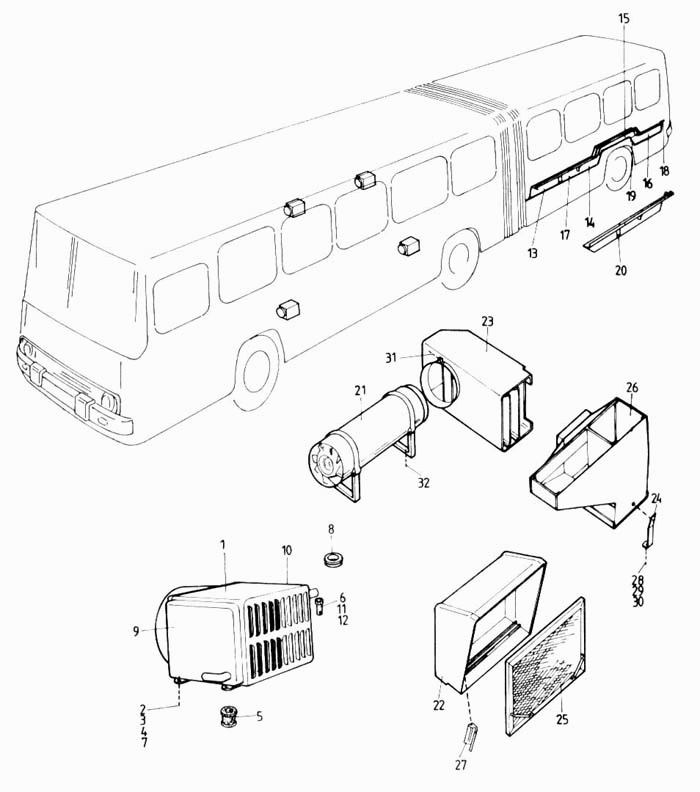

Отопительное устройство и вентиляция
100%
Название детали
Прибор отопления
Заводской номер
W 315
Количество на модель
№
1
Название детали
Отопительное устройство
Заводской номер
W 316
Количество на модель
№
1
Название детали
Болт М6х40В
Заводской номер
МSZ 2461-5.8
Количество на модель
№
2
Название детали
Гайка шестигранная М6
Заводской номер
МSZ 2260
Количество на модель
№
3
Название детали
Шайба увеличенная М8
Заводской номер
МSZ 2204
Количество на модель
№
4
Название детали
Переводное кольцо I
Заводской номер
280.00-1328-001
Количество на модель
4
№
5
Название детали
М8х25
Заводской номер
МSZ 2463-5.8
Количество на модель
№
6
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
№
7
Название детали
Переводное кольцо II
Заводской номер
280.00-1328-002
Количество на модель
4
№
8
Название детали
Коробка, полная
Заводской номер
280.01-1328-002
Количество на модель
2
№
9
Название детали
Хомут
Заводской номер
280.01-1328-001
Количество на модель
2
№
10
Название детали
Винт Lm3,9х16 АВ
Заводской номер
МSZ 10103-010
Количество на модель
№
11
Название детали
Шайба М3
Заводской номер
МSZ КGSТ 280
Количество на модель
№
12
Название детали
Отопительный канал I.
Заводской номер
280.00-7431 -001
Количество на модель
1
№
13
Название детали
Канал отопления II., полный
Заводской номер
280.00-7431-002
Количество на модель
1
№
14
Название детали
Канал отопления III., полный
Заводской номер
280.00-7431-007
Количество на модель
1
№
15
Название детали
Канал отопления
Заводской номер
280.00-7431-012
Количество на модель
1
№
16
Название детали
Канал отопления II., полный
Заводской номер
280.01-7431-001
Количество на модель
№
17
Название детали
Покровный профиль
Заводской номер
КМ 112
Количество на модель
№
18
Название детали
Угловая оболочка
Заводской номер
КМ 856
Количество на модель
№
19
Название детали
Винт Lm3,9х19АВ
Заводской номер
МSZ 10107-С10
Количество на модель
№
20
Название детали
Отопительной устройство типа ШИРОККО
Заводской номер
262.01-00.00.00/0
Количество на модель
1
№
21
Название детали
Впускная коробка, в частичном сборе
Заводской номер
280.00-7436-020
Количество на модель
1
№
22
Название детали
Горн продува, поворотный нижний, полный
Заводской номер
280.00-7436-001
Количество на модель
1
№
23
Название детали
Ушко II.
Заводской номер
280.00-7436-004
Количество на модель
1
№
24
Название детали
Воздушный фильтр, полный
Заводской номер
280.00-7436-028
Количество на модель
1
№
25
Название детали
Горн продува, поворотный, верхний, в частичном сборе
Заводской номер
630.82-7435-010
Количество на модель
1
№
26
Название детали
Уплотнение
Заводской номер
4190/12
Количество на модель
№
27
Название детали
Болт М6х15
Заводской номер
МSZ 2463
Количество на модель
№
28
Название детали
Винт Lm4,2х16 АВ
Заводской номер
МSZ 12227-010
Количество на модель
№
32
Название детали
Водонагревательное отопительное устройство типа "Широкко"
Заводской номер
268.04-00.00:00/6
Количество на модель
№
33
Название детали
Водонагревательное отопительное устройство типа "Широкко"
Заводской номер
268.03-00.00:00/8
Количество на модель
1
№
33
Название детали
Переводное резиновое кольцо
Заводской номер
910.01-9700-900
Количество на модель
№
34
Название детали
Трубка "Широкко", полная
Заводской номер
280.03-7439-004
Количество на модель
1
№
35
Название детали
Шаровой кран, в частичном сборе
Заводской номер
280.01-7439-010
Количество на модель
1
№
36
Название детали
Шаровой кран
Заводской номер
4.15.4.16.01
Количество на модель
1
№
37
Название детали
Уплотнителъное кольцо 33х39
Заводской номер
МSZ 18716
Количество на модель
№
38
Название детали
Стопорный хомут для рукава
Заводской номер
SМS 50
Количество на модель
№
39
Название детали
Водяной рукав 8х11х120Е
Заводской номер
2891-75
Количество на модель
№
40
Название детали
Спускной кран КМ 14х1,5
Заводской номер
КGSZ 50.6027
Количество на модель
1
№
41
Название детали
Стопорный хомут для рукава
Заводской номер
SМS 20
Количество на модель
№
42
Название детали
Хомут
Заводской номер
SМS 14
Количество на модель
№
43
Название детали
Переводное резиновое кольцо
Заводской номер
910.04-9401-900В
Количество на модель
№
44
Название детали
Болт М6х22
Заводской номер
МS2 2463-5.8
Количество на модель
№
45
Название детали
Гайка шестигранная М4
Заводской номер
МSZ 2260-5
Количество на модель
№
49
Название детали
Хомут с резиновым профилем, в сборе
Заводской номер
910.28-3804-000G
Количество на модель
№
50
Название детали
Резиновый оборот
Заводской номер
256.01-7439-001
Количество на модель
2
№
51
Название детали
Водяная труба
Заводской номер
280.02-7439-001А
Количество на модель
1
№
52
Название детали
Водяная труба
Заводской номер
280.02-7439-001В
Количество на модель
1
№
53
Название детали
Кронштейн
Заводской номер
280.02-7439-004
Количество на модель
1
№
54
Название детали
Водяной рукав 35х4
Заводской номер
МSZ 11288
Количество на модель
№
55
Название детали
Водяная труба, полная
Заводской номер
280.02-7439-007
Количество на модель
1
№
56
Название детали
Труба "Бунди" диам.6
Заводской номер
Труба "Бунди" диам.6
Количество на модель
№
57
Название детали
Гайка 1-6
Заводской номер
МSZ 13529
Количество на модель
№
58
Название детали
Хомут с резиновым профилем в сборе
Заводской номер
910.28-3804 -000К
Количество на модель
№
60
Название детали
Винт Lm14,8х13АВ
Заводской номер
МSZ 12227-С10
Количество на модель
№
61
Название детали
Ниппель А6
Заводской номер
МSZ 13533
Количество на модель
№
63
Название детали
Шайба М8
Заводской номер
МSZ 2200-0А
Количество на модель
№
64
Название детали
Ушко
Заводской номер
280.01-7470-001
Количество на модель
1
№
65
Название детали
Ушко II.
Заводской номер
280.01-7470-002
Количество на модель
1
№
66
Название детали
Болт М5х8
Заводской номер
МSZ 2432-3.6
Количество на модель
№
67
Название детали
Вентилятор
Заводской номер
СR 203
Количество на модель
2
№
68
Название детали
Уплотнительная резина
Заводской номер
250.00-1340-005
Количество на модель
2
№
69
Название детали
Опорная резина
Заводской номер
910.02-9603-900Е
Количество на модель
9
№
70
Название детали
Шайба увеличенная М8
Заводской номер
МSZ 2204-ОА
Количество на модель
№
71
Название детали
Распорная прокладка
Заводской номер
281.00-7470-002
Количество на модель
8
№
72
Название детали
Водозащитная опора, полная
Заводской номер
280.01-7470-004
Количество на модель
1
№
73
Название детали
Отопительная коробка ветрового стекла, в частичной сборе
Заводской номер
280.01-7471-010
Количество на модель
1
№
74
Название детали
Дверь I.
Заводской номер
280.00-7471-026
Количество на модель
1
№
75
Название детали
Дверь II.
Заводской номер
280.00-7471-027
Количество на модель
1
№
76
Название детали
Вал I.
Заводской номер
280.00-7471-123
Количество на модель
1
№
77
Название детали
Вал II.
Заводской номер
280.00-7471-125
Количество на модель
1
№
78
Название детали
Резиновый подшипник
Заводской номер
250.00-7471-031
Количество на модель
4
№
79
Название детали
Кривошип полный
Заводской номер
280.00-7471-02В
Количество на модель
2
№
80
Название детали
Оттяжной рычаг, полный
Заводской номер
280.00-7471-031
Количество на модель
2
№
83
Название детали
Пружина жалюзи
Заводской номер
242.00-7471-012
Количество на модель
2
№
84
Название детали
Резиновый упор
Заводской номер
180.02-1325-002
Количество на модель
4
№
85
Название детали
Шаровая втулка А10
Заводской номер
МSZ 6458
Количество на модель
4
№
86
Название детали
Стопорная пластина
Заводской номер
280.00-7471-126
Количество на модель
1
№
87
Название детали
Гайка шестигранная М10
Заводской номер
МSZ 2261
Количество на модель
№
89
Название детали
Штанга привода
Заводской номер
280.00-7471-039А
Количество на модель
1
№
90
Название детали
Штанга привода
Заводской номер
280.00-7471-039Б
Количество на модель
1
№
91
Название детали
Рычаг I., полный
Заводской номер
280.01-7471-011
Количество на модель
1
№
92
Название детали
Рычаг II., полный
Заводской номер
280.01-7471-012
Количество на модель
1
№
93
Название детали
Фрикционная прокладка
Заводской номер
280.00-7471-033
Количество на модель
2
№
94
Название детали
Прокладка
Заводской номер
280.00-7471-034
Количество на модель
2
№
95
Название детали
Покровная пластина
Заводской номер
280.00-7471-015
Количество на модель
1
№
96
Название детали
Болт М5х10
Заводской номер
МSZ 2452-5.6
Количество на модель
№
97
Название детали
Воздухоотделитвль, в частичном сборе
Заводской номер
250.00-7471-010
Количество на модель
1
№
98
Название детали
Радиатор
Заводской номер
44.085-0.0.000
Количество на модель
1
№
99
Название детали
Уплотнительная резиновая пластина I.
Заводской номер
250.00-7470-007
Количество на модель
1
№
100
Название детали
Уплотнительная резиновая пластина II.
Заводской номер
250.00-7470-00В
Количество на модель
1
№
101
Название детали
Зажимной хомут трубы
Заводской номер
АFIТ IV. 32-44
Количество на модель
№
102
Название детали
Зажимный хомут
Заводской номер
АFIТ IV. 11-17
Количество на модель
№
103
Название детали
Гайка шестигранная М12
Заводской номер
МSZ 2261-5.8
Количество на модель
№
104
Название детали
Резиновый рукав 8хl6
Заводской номер
ОGVМF 405
Количество на модель
№
105
Название детали
Стопорный винт, полный
Заводской номер
280.01-7471-025
Количество на модель
4
№
107
Название детали
Кронштейн опоры, полный
Заводской номер
280.00-7471-128
Количество на модель
1
№
108
Название детали
Потолочный вентиляционный люк
Заводской номер
FR 343
Количество на модель
№
109
Название детали
Болт М6х20
Заводской номер
МSZ 2463-5.6
Количество на модель
№
110
Название детали
Коническая прокладка
Заводской номер
910.37-9030-900А
Количество на модель
№
112
Название детали
Винт Lm3,9х19АВ
Заводской номер
МSZ 10103-С10
Количество на модель
№
114
Название детали
Винт
Заводской номер
280.04-7439-001А
Количество на модель
№
116
Название детали
Отопительное устройство в сборе
Заводской номер
W 336
Количество на модель
№
118
Название детали
Отопительное устройство
Заводской номер
415.05-1328-023
Количество на модель
№
119
Название детали
Водная труба
Заводской номер
280.03-1328-001
Количество на модель
№
120
Название детали
Водная труба
Заводской номер
280.03-1328-002
Количество на модель
№
121
Название детали
Водная труба
Заводской номер
280.03-1328-003
Количество на модель
№
122
Название детали
Водная труба
Заводской номер
280.03-1328-006
Количество на модель
№
123
Название детали
Консоль
Заводской номер
910.04-1328-900
Количество на модель
№
124
Название детали
Консоль
Заводской номер
910.04-1328-900Т
Количество на модель
№
125
Название детали
Покровная пластина
Заводской номер
415.05-1328-003
Количество на модель
№
126
Название детали
Покровная пластина
Заводской номер
415.05-1328-004
Количество на модель
№
127
Название детали
Зажимной хомут рукава
Заводской номер
SМS-32
Количество на модель
№
129
Название детали
Винт Lm3,5х13 АВ
Заводской номер
МSZ 12227-С10 Fе/Zn 12С
Количество на модель
№
130
Название детали
Водная труба
Заводской номер
280.04--1328-001
Количество на модель
№
132
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прибор отопления | W 315 | 1 | |||||
| 1 | Отопительное устройство | W 316 | 1 | |||||
| 2 | Болт М6х40В | МSZ 2461-5.8 | 2 | |||||
| 3 | Гайка шестигранная М6 | МSZ 2260 | 3 | |||||
| 4 | Шайба увеличенная М8 | МSZ 2204 | 4 | |||||
| 5 | Переводное кольцо I | 280.00-1328-001 | 4 | 4 | 5 | |||
| 6 | М8х25 | МSZ 2463-5.8 | 6 | |||||
| 7 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 7 | |||||
| 8 | Переводное кольцо II | 280.00-1328-002 | 4 | 4 | 8 | |||
| 9 | Коробка, полная | 280.01-1328-002 | 2 | 2 | 9 | |||
| 10 | Хомут | 280.01-1328-001 | 2 | 2 | 10 | |||
| 11 | Винт Lm3,9х16 АВ | МSZ 10103-010 | 11 | |||||
| 12 | Шайба М3 | МSZ КGSТ 280 | 12 | |||||
| 13 | Отопительный канал I. | 280.00-7431 -001 | 1 | 1 | 13 | |||
| 14 | Канал отопления II., полный | 280.00-7431-002 | 1 | 1 | 14 | |||
| 15 | Канал отопления III., полный | 280.00-7431-007 | 1 | 1 | 15 | |||
| 16 | Канал отопления | 280.00-7431-012 | 1 | 1 | 16 | |||
| 17 | Канал отопления II., полный | 280.01-7431-001 | 17 | |||||
| 18 | Покровный профиль | КМ 112 | 18 | |||||
| 19 | Угловая оболочка | КМ 856 | 19 | |||||
| 20 | Винт Lm3,9х19АВ | МSZ 10107-С10 | 20 | |||||
| 21 | Отопительной устройство типа ШИРОККО | 262.01-00.00.00/0 | 1 | 1 | 21 | |||
| 22 | Впускная коробка, в частичном сборе | 280.00-7436-020 | 1 | 1 | 22 | |||
| 23 | Горн продува, поворотный нижний, полный | 280.00-7436-001 | 1 | 1 | 23 | |||
| 24 | Ушко II. | 280.00-7436-004 | 1 | 1 | 24 | |||
| 25 | Воздушный фильтр, полный | 280.00-7436-028 | 1 | 1 | 25 | |||
| 26 | Горн продува, поворотный, верхний, в частичном сборе | 630.82-7435-010 | 1 | 1 | 26 | |||
| 27 | Уплотнение | 4190/12 | 27 | |||||
| 28 | Болт М6х15 | МSZ 2463 | 28 | |||||
| 32 | Винт Lm4,2х16 АВ | МSZ 12227-010 | 32 | |||||
| 33 | Водонагревательное отопительное устройство типа "Широкко" | 268.04-00.00:00/6 | 33 | |||||
| 33 | Водонагревательное отопительное устройство типа "Широкко" | 268.03-00.00:00/8 | 1 | 1 | 33 | |||
| 34 | Переводное резиновое кольцо | 910.01-9700-900 | 34 | |||||
| 35 | Трубка "Широкко", полная | 280.03-7439-004 | 1 | 1 | 35 | |||
| 36 | Шаровой кран, в частичном сборе | 280.01-7439-010 | 1 | 1 | 36 | |||
| 37 | Шаровой кран | 4.15.4.16.01 | 1 | 1 | 37 | |||
| 38 | Уплотнителъное кольцо 33х39 | МSZ 18716 | 38 | |||||
| 39 | Стопорный хомут для рукава | SМS 50 | 39 | |||||
| 40 | Водяной рукав 8х11х120Е | 2891-75 | 40 | |||||
| 41 | Спускной кран КМ 14х1,5 | КGSZ 50.6027 | 1 | 1 | 41 | |||
| 42 | Стопорный хомут для рукава | SМS 20 | 42 | |||||
| 43 | Хомут | SМS 14 | 43 | |||||
| 44 | Переводное резиновое кольцо | 910.04-9401-900В | 44 | |||||
| 45 | Болт М6х22 | МS2 2463-5.8 | 45 | |||||
| 49 | Гайка шестигранная М4 | МSZ 2260-5 | 49 | |||||
| 50 | Хомут с резиновым профилем, в сборе | 910.28-3804-000G | 50 | |||||
| 51 | Резиновый оборот | 256.01-7439-001 | 2 | 2 | 51 | |||
| 52 | Водяная труба | 280.02-7439-001А | 1 | 1 | 52 | |||
| 53 | Водяная труба | 280.02-7439-001В | 1 | 1 | 53 | |||
| 54 | Кронштейн | 280.02-7439-004 | 1 | 1 | 54 | |||
| 55 | Водяной рукав 35х4 | МSZ 11288 | 55 | |||||
| 56 | Водяная труба, полная | 280.02-7439-007 | 1 | 1 | 56 | |||
| 57 | Труба "Бунди" диам.6 | Труба "Бунди" диам.6 | 57 | |||||
| 58 | Гайка 1-6 | МSZ 13529 | 58 | |||||
| 60 | Хомут с резиновым профилем в сборе | 910.28-3804 -000К | 60 | |||||
| 61 | Винт Lm14,8х13АВ | МSZ 12227-С10 | 61 | |||||
| 63 | Ниппель А6 | МSZ 13533 | 63 | |||||
| 64 | Шайба М8 | МSZ 2200-0А | 64 | |||||
| 65 | Ушко | 280.01-7470-001 | 1 | 1 | 65 | |||
| 66 | Ушко II. | 280.01-7470-002 | 1 | 1 | 66 | |||
| 67 | Болт М5х8 | МSZ 2432-3.6 | 67 | |||||
| 68 | Вентилятор | СR 203 | 2 | 2 | 68 | |||
| 69 | Уплотнительная резина | 250.00-1340-005 | 2 | 2 | 69 | |||
| 70 | Опорная резина | 910.02-9603-900Е | 9 | 9 | 70 | |||
| 71 | Шайба увеличенная М8 | МSZ 2204-ОА | 71 | |||||
| 72 | Распорная прокладка | 281.00-7470-002 | 8 | 8 | 72 | |||
| 73 | Водозащитная опора, полная | 280.01-7470-004 | 1 | 1 | 73 | |||
| 74 | Отопительная коробка ветрового стекла, в частичной сборе | 280.01-7471-010 | 1 | 1 | 74 | |||
| 75 | Дверь I. | 280.00-7471-026 | 1 | 1 | 75 | |||
| 76 | Дверь II. | 280.00-7471-027 | 1 | 1 | 76 | |||
| 77 | Вал I. | 280.00-7471-123 | 1 | 1 | 77 | |||
| 78 | Вал II. | 280.00-7471-125 | 1 | 1 | 78 | |||
| 79 | Резиновый подшипник | 250.00-7471-031 | 4 | 4 | 79 | |||
| 80 | Кривошип полный | 280.00-7471-02В | 2 | 2 | 80 | |||
| 83 | Оттяжной рычаг, полный | 280.00-7471-031 | 2 | 2 | 83 | |||
| 84 | Пружина жалюзи | 242.00-7471-012 | 2 | 2 | 84 | |||
| 85 | Резиновый упор | 180.02-1325-002 | 4 | 4 | 85 | |||
| 86 | Шаровая втулка А10 | МSZ 6458 | 4 | 4 | 86 | |||
| 87 | Стопорная пластина | 280.00-7471-126 | 1 | 1 | 87 | |||
| 89 | Гайка шестигранная М10 | МSZ 2261 | 89 | |||||
| 90 | Штанга привода | 280.00-7471-039А | 1 | 1 | 90 | |||
| 91 | Штанга привода | 280.00-7471-039Б | 1 | 1 | 91 | |||
| 92 | Рычаг I., полный | 280.01-7471-011 | 1 | 1 | 92 | |||
| 93 | Рычаг II., полный | 280.01-7471-012 | 1 | 1 | 93 | |||
| 94 | Фрикционная прокладка | 280.00-7471-033 | 2 | 2 | 94 | |||
| 95 | Прокладка | 280.00-7471-034 | 2 | 2 | 95 | |||
| 96 | Покровная пластина | 280.00-7471-015 | 1 | 1 | 96 | |||
| 97 | Болт М5х10 | МSZ 2452-5.6 | 97 | |||||
| 98 | Воздухоотделитвль, в частичном сборе | 250.00-7471-010 | 1 | 1 | 98 | |||
| 99 | Радиатор | 44.085-0.0.000 | 1 | 1 | 99 | |||
| 100 | Уплотнительная резиновая пластина I. | 250.00-7470-007 | 1 | 1 | 100 | |||
| 101 | Уплотнительная резиновая пластина II. | 250.00-7470-00В | 1 | 1 | 101 | |||
| 102 | Зажимной хомут трубы | АFIТ IV. 32-44 | 102 | |||||
| 103 | Зажимный хомут | АFIТ IV. 11-17 | 103 | |||||
| 104 | Гайка шестигранная М12 | МSZ 2261-5.8 | 104 | |||||
| 105 | Резиновый рукав 8хl6 | ОGVМF 405 | 105 | |||||
| 107 | Стопорный винт, полный | 280.01-7471-025 | 4 | 4 | 107 | |||
| 108 | Кронштейн опоры, полный | 280.00-7471-128 | 1 | 1 | 108 | |||
| 109 | Потолочный вентиляционный люк | FR 343 | 109 | |||||
| 110 | Болт М6х20 | МSZ 2463-5.6 | 110 | |||||
| 112 | Коническая прокладка | 910.37-9030-900А | 112 | |||||
| 114 | Винт Lm3,9х19АВ | МSZ 10103-С10 | 114 | |||||
| 116 | Винт | 280.04-7439-001А | 116 | |||||
| 118 | Отопительное устройство в сборе | W 336 | 118 | |||||
| 119 | Отопительное устройство | 415.05-1328-023 | 119 | |||||
| 120 | Водная труба | 280.03-1328-001 | 120 | |||||
| 121 | Водная труба | 280.03-1328-002 | 121 | |||||
| 122 | Водная труба | 280.03-1328-003 | 122 | |||||
| 123 | Водная труба | 280.03-1328-006 | 123 | |||||
| 124 | Консоль | 910.04-1328-900 | 124 | |||||
| 125 | Консоль | 910.04-1328-900Т | 125 | |||||
| 126 | Покровная пластина | 415.05-1328-003 | 126 | |||||
| 127 | Покровная пластина | 415.05-1328-004 | 127 | |||||
| 129 | Зажимной хомут рукава | SМS-32 | 129 | |||||
| 130 | Винт Lm3,5х13 АВ | МSZ 12227-С10 Fе/Zn 12С | 130 | |||||
| 132 | Водная труба | 280.04--1328-001 | 132 |
