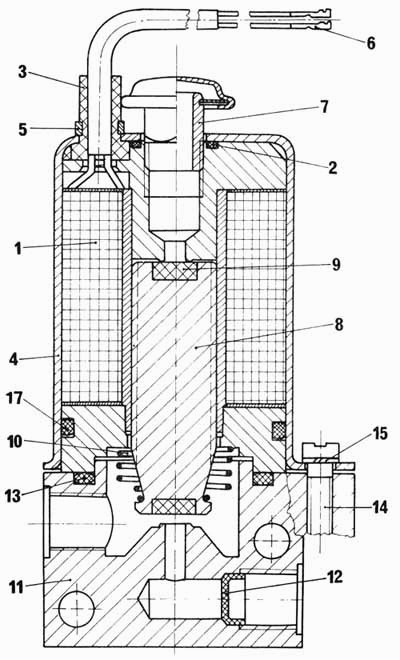

Электропневматический клапан
100%
Название детали
Обмотка в сборе
Заводской номер
20-010006
Количество на модель
1
№
1
Название детали
Кольцо уплотнительное
Заводской номер
09-413108
Количество на модель
1
№
2
Название детали
Опора проводов
Заводской номер
02-01058-0
Количество на модель
1
№
3
Название детали
Кожух
Заводской номер
02-010159-0
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
02-01072-0
Количество на модель
1
№
5
Название детали
Патентный кабельный наконечник
Заводской номер
09-590271
Количество на модель
2
№
6
Название детали
Клапан выхлопной в сборе
Заводской номер
20-010009
Количество на модель
1
№
7
Название детали
Подвижный сердечник
Заводской номер
20-010007
Количество на модель
1
№
8
Название детали
Плита уплотнительная
Заводской номер
02-01063-1
Количество на модель
2
№
9
Название детали
Нажимная пружина
Заводской номер
02-01064-0
Количество на модель
1
№
10
Название детали
Корпус клапана
Заводской номер
02-01066-0
Количество на модель
1
№
11
Название детали
Фильтр
Заводской номер
02-01073-0
Количество на модель
1
№
12
Название детали
Уплотнительное кольцо
Заводской номер
09-410914
Количество на модель
1
№
13
Название детали
Винт с цилиндрической головкой
Заводской номер
09-112605
Количество на модель
4
№
14
Название детали
Шайба пружинная
Заводской номер
09-117501
Количество на модель
4
№
15
Название детали
Клапан электропневматический
Заводской номер
21-001004
Количество на модель
1
№
16
Название детали
Кольцо О-образное
Заводской номер
09-410918
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Обмотка в сборе | 20-010006 | 1 | 1 | 1 | |||
| 2 | Кольцо уплотнительное | 09-413108 | 1 | 1 | 2 | |||
| 3 | Опора проводов | 02-01058-0 | 1 | 1 | 3 | |||
| 4 | Кожух | 02-010159-0 | 1 | 1 | 4 | |||
| 5 | Хомут | 02-01072-0 | 1 | 1 | 5 | |||
| 6 | Патентный кабельный наконечник | 09-590271 | 2 | 2 | 6 | |||
| 7 | Клапан выхлопной в сборе | 20-010009 | 1 | 1 | 7 | |||
| 8 | Подвижный сердечник | 20-010007 | 1 | 1 | 8 | |||
| 9 | Плита уплотнительная | 02-01063-1 | 2 | 2 | 9 | |||
| 10 | Нажимная пружина | 02-01064-0 | 1 | 1 | 10 | |||
| 11 | Корпус клапана | 02-01066-0 | 1 | 1 | 11 | |||
| 12 | Фильтр | 02-01073-0 | 1 | 1 | 12 | |||
| 13 | Уплотнительное кольцо | 09-410914 | 1 | 1 | 13 | |||
| 14 | Винт с цилиндрической головкой | 09-112605 | 4 | 4 | 14 | |||
| 15 | Шайба пружинная | 09-117501 | 4 | 4 | 15 | |||
| 16 | Клапан электропневматический | 21-001004 | 1 | 1 | 16 | |||
| 17 | Кольцо О-образное | 09-410918 | 1 | 1 | 17 |
