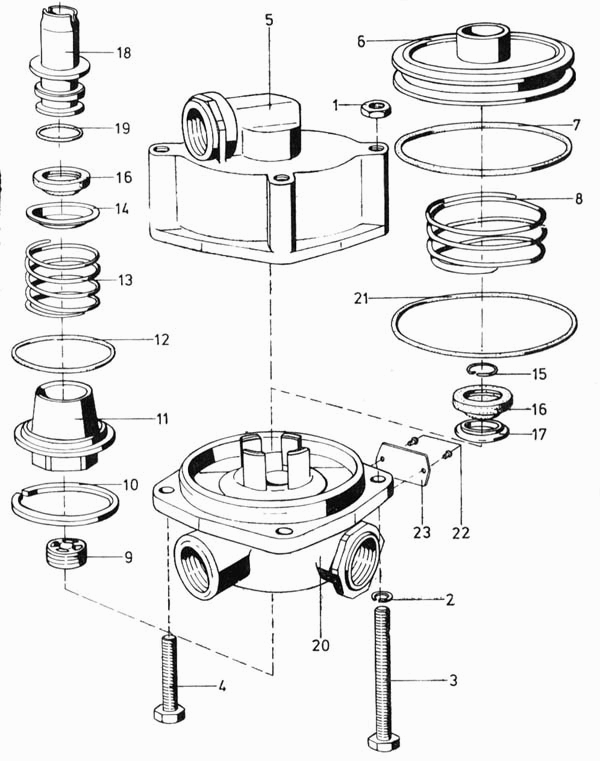

Релейный клапан
100%
Название детали
Гайка шестигранная М6
Заводской номер
МSZ 2260
Количество на модель
2
№
1
Название детали
Шайба пружинная М8
Заводской номер
МSZ 2210
Количество на модель
6
№
2
Название детали
Болт М10х50
Заводской номер
МSZ 2463 8.8
Количество на модель
2
№
3
Название детали
Корпус верхний
Заводской номер
505-5027
Количество на модель
1
№
5
Название детали
Поршень
Заводской номер
553-5019
Количество на модель
1
№
6
Название детали
Кольцо "О"-образное
Заводской номер
593-6549
Количество на модель
1
№
7
Название детали
Пружина нажимная
Заводской номер
590-5102
Количество на модель
№
8
Название детали
Выпускной клапан
Заводской номер
56-5090
Количество на модель
1
№
9
Название детали
Пружинное стопорное кольцо 45
Заводской номер
МSZ 231
Количество на модель
1
№
10
Название детали
Направляющая деталь
Заводской номер
553-5002
Количество на модель
1
№
11
Название детали
Кольцо "О"-образное
Заводской номер
593-6550
Количество на модель
1
№
12
Название детали
Пружина нажимная
Заводской номер
590-5099
Количество на модель
1
№
13
Название детали
Тарелка пружины
Заводской номер
587-5057
Количество на модель
1
№
14
Название детали
Пружина натяжная
Заводской номер
590-5152
Количество на модель
1
№
15
Название детали
Резиновый манжет
Заводской номер
593-9507
Количество на модель
2
№
16
Название детали
Седло клапана
Заводской номер
569-5031
Количество на модель
1
№
17
Название детали
Поршень
Заводской номер
568-5021
Количество на модель
1
№
18
Название детали
Кольцо "О"-образное
Заводской номер
593-6529
Количество на модель
1
№
19
Название детали
Корпус нижний
Заводской номер
502-5016
Количество на модель
1
№
20
Название детали
Кольцо "О"-образное
Заводской номер
593-6528
Количество на модель
1
№
21
Название детали
Шплинт 3х4
Заводской номер
МSZ 2246
Количество на модель
2
№
22
Название детали
Доска типа
Заводской номер
588-5126
Количество на модель
1
№
23
Название детали
Релейный, клапан
Заводской номер
60233-611
Количество на модель
1
№
24
Название детали
Ремонтный набор дня маленьких ремонтов
Заводской номер
60910-031000
Количество на модель
1
№
25
Название детали
Ремонтный набор для больших ремонтов
Заводской номер
60910-032000
Количество на модель
1
№
26
Название детали
Доска типа /для смены после больших ремонтов, синего цвета/
Заводской номер
988-0029
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка шестигранная М6 | МSZ 2260 | 2 | 2 | 1 | |||
| 2 | Шайба пружинная М8 | МSZ 2210 | 6 | 6 | 2 | |||
| 3 | Болт М10х50 | МSZ 2463 8.8 | 2 | 2 | 3 | |||
| 5 | Корпус верхний | 505-5027 | 1 | 1 | 5 | |||
| 6 | Поршень | 553-5019 | 1 | 1 | 6 | |||
| 7 | Кольцо "О"-образное | 593-6549 | 1 | 1 | 7 | |||
| 8 | Пружина нажимная | 590-5102 | 8 | |||||
| 9 | Выпускной клапан | 56-5090 | 1 | 1 | 9 | |||
| 10 | Пружинное стопорное кольцо 45 | МSZ 231 | 1 | 1 | 10 | |||
| 11 | Направляющая деталь | 553-5002 | 1 | 1 | 11 | |||
| 12 | Кольцо "О"-образное | 593-6550 | 1 | 1 | 12 | |||
| 13 | Пружина нажимная | 590-5099 | 1 | 1 | 13 | |||
| 14 | Тарелка пружины | 587-5057 | 1 | 1 | 14 | |||
| 15 | Пружина натяжная | 590-5152 | 1 | 1 | 15 | |||
| 16 | Резиновый манжет | 593-9507 | 2 | 2 | 16 | |||
| 17 | Седло клапана | 569-5031 | 1 | 1 | 17 | |||
| 18 | Поршень | 568-5021 | 1 | 1 | 18 | |||
| 19 | Кольцо "О"-образное | 593-6529 | 1 | 1 | 19 | |||
| 20 | Корпус нижний | 502-5016 | 1 | 1 | 20 | |||
| 21 | Кольцо "О"-образное | 593-6528 | 1 | 1 | 21 | |||
| 22 | Шплинт 3х4 | МSZ 2246 | 2 | 2 | 22 | |||
| 23 | Доска типа | 588-5126 | 1 | 1 | 23 | |||
| 24 | Релейный, клапан | 60233-611 | 1 | 1 | 24 | |||
| 25 | Ремонтный набор дня маленьких ремонтов | 60910-031000 | 1 | 1 | 25 | |||
| 26 | Ремонтный набор для больших ремонтов | 60910-032000 | 1 | 1 | 26 | |||
| 27 | Доска типа /для смены после больших ремонтов, синего цвета/ | 988-0029 | 1 | 1 | 27 |
