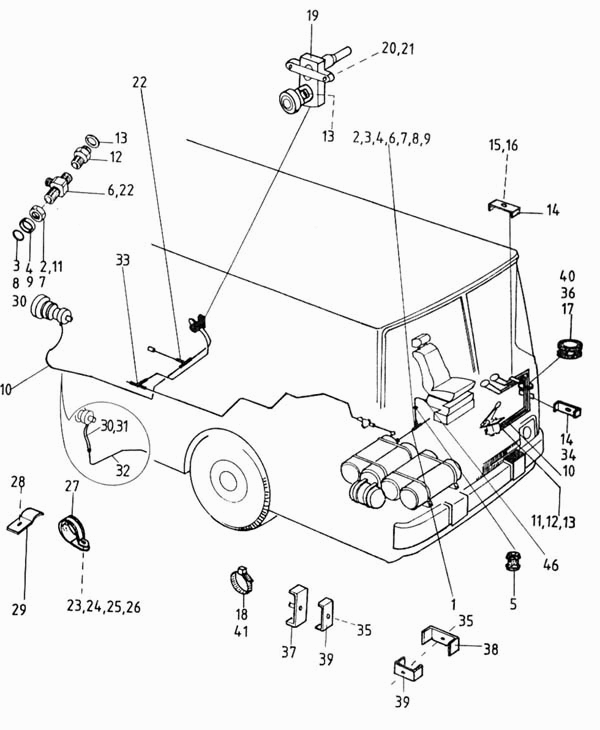

Снабжение вспомогательным воздухом
100%
Название детали
Пластмассовая трубка д 6-4
Заводской номер
Р20
Количество на модель
№
1
Название детали
Гайка 1-6
Заводской номер
МSZ 13529
Количество на модель
№
2
Название детали
Переводное резиновое кольцо
Заводской номер
415.00-3881-009
Количество на модель
1
№
5
Название детали
Т-адаптер
Заводской номер
66.063-0118
Количество на модель
1
№
6
Название детали
Т-адаптер
Заводской номер
66.062-0102
Количество на модель
№
6
Название детали
Пластмассовая трубка (диам.)6х1
Заводской номер
РА 12W
Количество на модель
№
10
Название детали
Гайка 6
Заводской номер
МSZ 13529 (1-2/2-5)
Количество на модель
№
11
Название детали
Ниппель 6
Заводской номер
МSZ 13531
Количество на модель
№
12
Название детали
Уплотнителъное кольцо 33х39
Заводской номер
МSZ 18716
Количество на модель
№
13
Название детали
Хомут
Заводской номер
910.05-3804-900
Количество на модель
2
№
14
Название детали
Гайка шестигранная М3
Заводской номер
МSZ 2260-6
Количество на модель
№
15
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
№
16
Название детали
Переводное резиновое кольцо
Заводской номер
910.01-9700-900
Количество на модель
1
№
17
Название детали
Пластмассовый зажимной хомут
Заводской номер
№ 104
Количество на модель
№
18
Название детали
Клапан термостат
Заводской номер
086.000-1355-000
Количество на модель
1
№
19
Название детали
Болт с шестигранной головкой М12х30
Заводской номер
МSZ 2461-6.8
Количество на модель
№
20
Название детали
Тройник В15
Заводской номер
МSZ 13540
Количество на модель
№
22
Название детали
Болт М6х15
Заводской номер
МSZ 2463
Количество на модель
№
23
Название детали
Гайка шестигранная М6
Заводской номер
МSZ 2260
Количество на модель
№
24
Название детали
М6
Заводской номер
МSZ КGSТ 780
Количество на модель
№
25
Название детали
Хомут с резиновым профилей, в сборе
Заводской номер
910.28-3804-000К
Количество на модель
5
№
27
Название детали
Винт Lm3,5х13 АВ
Заводской номер
МSZ 12227
Количество на модель
№
28
Название детали
А6
Заводской номер
КGSZ 50,3006
Количество на модель
№
29
Название детали
Резиновый рукав
Заводской номер
910.36-3804-000В
Количество на модель
№
30
Название детали
Хомут
Заводской номер
SМS 17
Количество на модель
№
31
Название детали
Труба (диам.)6
Заводской номер
Труба (диам.)6
Количество на модель
№
32
Название детали
Т-образное соединение
Заводской номер
С15/6
Количество на модель
1
№
33
Название детали
Труба прибора
Заводской номер
G-4/5725330/
Количество на модель
№
34
Название детали
Болт М5х20 Fе/Zn 12 С
Заводской номер
МSZ2463-5,8
Количество на модель
№
35
Название детали
Переводное резиновое кольцо
Заводской номер
910.04-94101-900А
Количество на модель
№
36
Название детали
Держатель трубы прибора, в сборе
Заводской номер
255.10-3886-001
Количество на модель
№
37
Название детали
Держатель трубы прибора
Заводской номер
266.00-3886-001
Количество на модель
№
38
Название детали
Хомут
Заводской номер
910.05-3804-001
Количество на модель
№
39
Название детали
Переводное резиновое кольцо
Заводской номер
280.01-9774-001
Количество на модель
№
40
Название детали
Хомут
Заводской номер
МКВ-18
Количество на модель
№
41
Название детали
Болт с шестигранной головкой М6х20А
Заводской номер
МSZ 2463-6.8
Количество на модель
№
42
Название детали
Электроческий клапан
Заводской номер
4432-10-434
Количество на модель
1
№
43
Название детали
Ниппель
Заводской номер
АN 618
Количество на модель
№
44
Название детали
Кольцо опорное
Заводской номер
SН 06
Количество на модель
№
45
Название детали
Ниппель
Заводской номер
66.032-0152
Количество на модель
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластмассовая трубка д 6-4 | Р20 | 1 | |||||
| 2 | Гайка 1-6 | МSZ 13529 | 2 | |||||
| 5 | Переводное резиновое кольцо | 415.00-3881-009 | 1 | 1 | 5 | |||
| 6 | Т-адаптер | 66.063-0118 | 1 | 1 | 6 | |||
| 6 | Т-адаптер | 66.062-0102 | 6 | |||||
| 10 | Пластмассовая трубка (диам.)6х1 | РА 12W | 10 | |||||
| 11 | Гайка 6 | МSZ 13529 (1-2/2-5) | 11 | |||||
| 12 | Ниппель 6 | МSZ 13531 | 12 | |||||
| 13 | Уплотнителъное кольцо 33х39 | МSZ 18716 | 13 | |||||
| 14 | Хомут | 910.05-3804-900 | 2 | 2 | 14 | |||
| 15 | Гайка шестигранная М3 | МSZ 2260-6 | 15 | |||||
| 16 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 16 | |||||
| 17 | Переводное резиновое кольцо | 910.01-9700-900 | 1 | 1 | 17 | |||
| 18 | Пластмассовый зажимной хомут | № 104 | 18 | |||||
| 19 | Клапан термостат | 086.000-1355-000 | 1 | 1 | 19 | |||
| 20 | Болт с шестигранной головкой М12х30 | МSZ 2461-6.8 | 20 | |||||
| 22 | Тройник В15 | МSZ 13540 | 22 | |||||
| 23 | Болт М6х15 | МSZ 2463 | 23 | |||||
| 24 | Гайка шестигранная М6 | МSZ 2260 | 24 | |||||
| 25 | М6 | МSZ КGSТ 780 | 25 | |||||
| 27 | Хомут с резиновым профилей, в сборе | 910.28-3804-000К | 5 | 5 | 27 | |||
| 28 | Винт Lm3,5х13 АВ | МSZ 12227 | 28 | |||||
| 29 | А6 | КGSZ 50,3006 | 29 | |||||
| 30 | Резиновый рукав | 910.36-3804-000В | 30 | |||||
| 31 | Хомут | SМS 17 | 31 | |||||
| 32 | Труба (диам.)6 | Труба (диам.)6 | 32 | |||||
| 33 | Т-образное соединение | С15/6 | 1 | 1 | 33 | |||
| 34 | Труба прибора | G-4/5725330/ | 34 | |||||
| 35 | Болт М5х20 Fе/Zn 12 С | МSZ2463-5,8 | 35 | |||||
| 36 | Переводное резиновое кольцо | 910.04-94101-900А | 36 | |||||
| 37 | Держатель трубы прибора, в сборе | 255.10-3886-001 | 37 | |||||
| 38 | Держатель трубы прибора | 266.00-3886-001 | 38 | |||||
| 39 | Хомут | 910.05-3804-001 | 39 | |||||
| 40 | Переводное резиновое кольцо | 280.01-9774-001 | 40 | |||||
| 41 | Хомут | МКВ-18 | 41 | |||||
| 42 | Болт с шестигранной головкой М6х20А | МSZ 2463-6.8 | 42 | |||||
| 43 | Электроческий клапан | 4432-10-434 | 1 | 1 | 43 | |||
| 44 | Ниппель | АN 618 | 44 | |||||
| 45 | Кольцо опорное | SН 06 | 45 | |||||
| 46 | Ниппель | 66.032-0152 | 46 |
