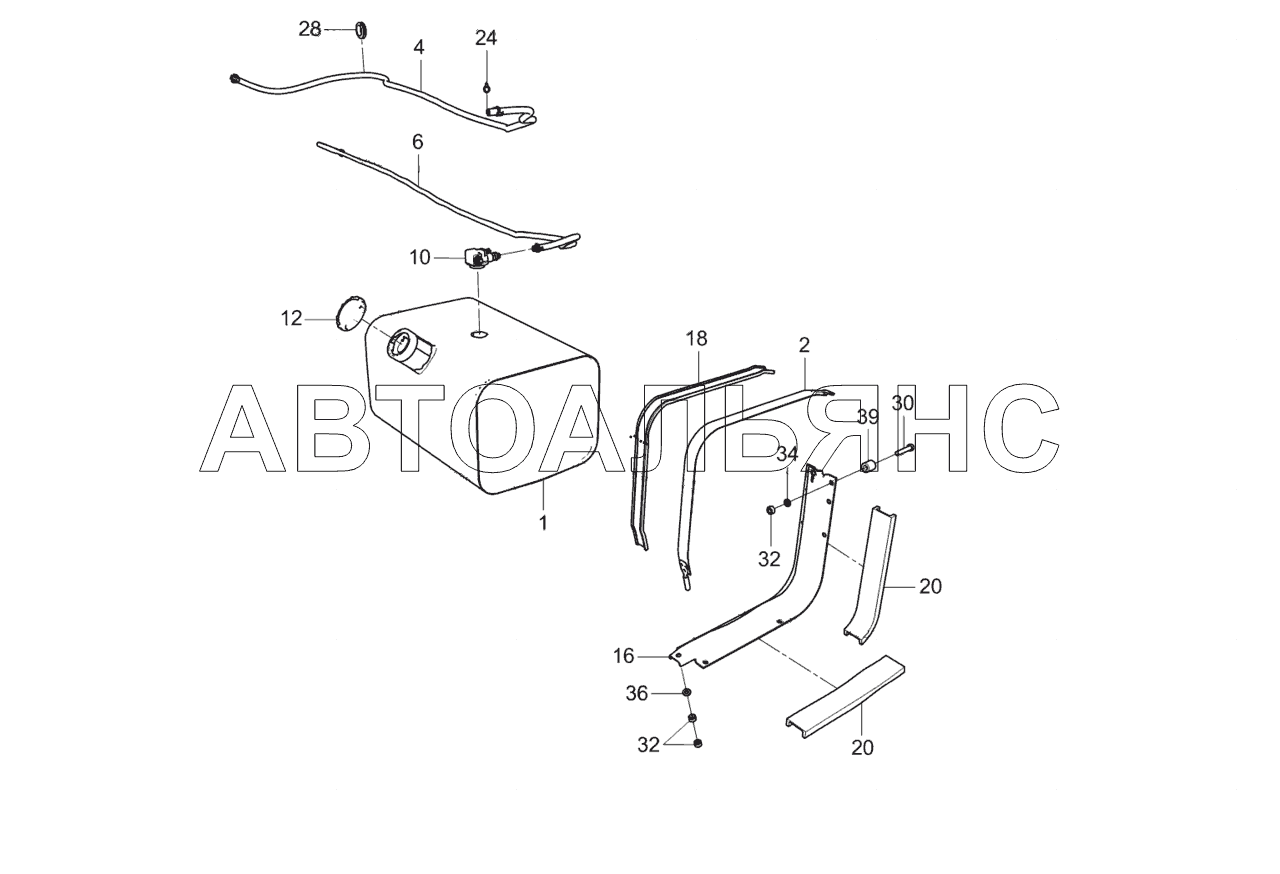

3297-1100045 Установка топливного бака и топливопроводов
100%
Название детали
Бак топливный
Заводской номер
3297-1101010
Количество на модель
1
№
1
Название детали
Хомут крепления топливного бака
Заводской номер
5320-1101110-20
Количество на модель
2
№
2
Название детали
Трубка
Заводской номер
65117-1104220-31
Количество на модель
1
№
4
Название детали
Трубка
Заводской номер
65117-1104317-31
Количество на модель
1
№
6
Название детали
Датчик уровня топлива в сборе со штуцерами
Заводской номер
65205-1104012-15
Количество на модель
1
№
10
Название детали
Установка крышки топливного бака
Заводской номер
53215-1103001-20
Количество на модель
1
№
12
Название детали
Кронштейн крепления топливного бака
Заводской номер
5320-1101104-10
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
5320-1101113
Количество на модель
2
№
18
Название детали
Прокладка кронштейна крепления топливного бака
Заводской номер
55102-1101109
Количество на модель
4
№
20
Название детали
Хомут
Заводской номер
53205-3401228
Количество на модель
6
№
24
Название детали
Втулка проходная провода
Заводской номер
5320-3703303
Количество на модель
2
№
28
Название детали
Болт М12х1,25-6gх65
Заводской номер
1/55411/21
Количество на модель
8
№
30
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
12
№
32
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/77
Количество на модель
8
№
34
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
2
№
36
Название детали
Проставка 28х14х30
Заводской номер
862551
Количество на модель
8
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 3297-1101010 | 1 | 1 | 1 | |||
| 2 | Хомут крепления топливного бака | 5320-1101110-20 | 2 | 2 | 2 | |||
| 4 | Трубка | 65117-1104220-31 | 1 | 1 | 4 | |||
| 6 | Трубка | 65117-1104317-31 | 1 | 1 | 6 | |||
| 10 | Датчик уровня топлива в сборе со штуцерами | 65205-1104012-15 | 1 | 1 | 10 | |||
| 12 | Установка крышки топливного бака | 53215-1103001-20 | 1 | 1 | 12 | |||
| 16 | Кронштейн крепления топливного бака | 5320-1101104-10 | 2 | 2 | 16 | |||
| 18 | Прокладка | 5320-1101113 | 2 | 2 | 18 | |||
| 20 | Прокладка кронштейна крепления топливного бака | 55102-1101109 | 4 | 4 | 20 | |||
| 24 | Хомут | 53205-3401228 | 6 | 6 | 24 | |||
| 28 | Втулка проходная провода | 5320-3703303 | 2 | 2 | 28 | |||
| 30 | Болт М12х1,25-6gх65 | 1/55411/21 | 8 | 8 | 30 | |||
| 32 | Гайка М12х1,25-6Н | 1/61015/11 | 12 | 12 | 32 | |||
| 34 | Шайба 12 пружинная | 1/05170/77 | 8 | 8 | 34 | |||
| 36 | Шайба | 1/05200/01 | 2 | 2 | 36 | |||
| 39 | Проставка 28х14х30 | 862551 | 8 | 8 | 39 |
