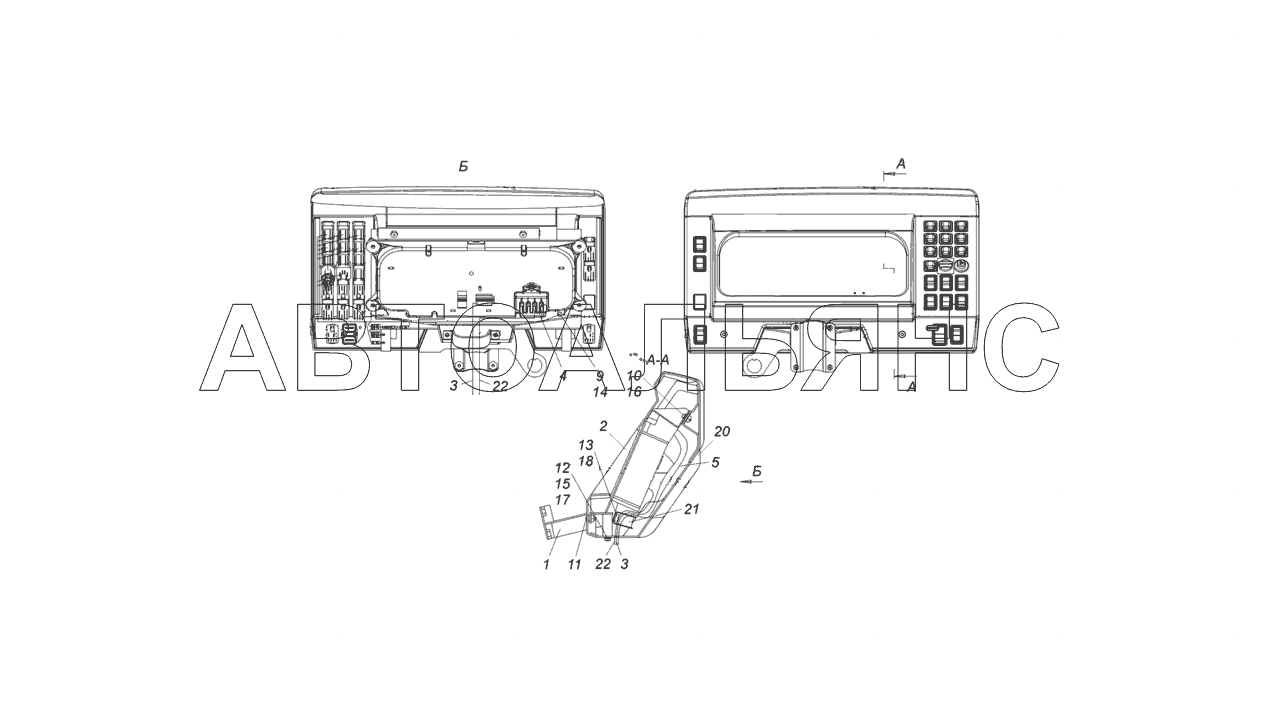

3297-3805002-14 Установка электрооборудования в щитке приборов
100%
Название детали
Щиток приборов
Заводской номер
5297-3805010-41
Количество на модель
1
№
1
Название детали
Установка выключателей
Заводской номер
3297-3710001-12
Количество на модель
1
№
2
Название детали
Жгут проводов передний
Заводской номер
3297-3724010-14
Количество на модель
1
№
3
Название детали
Пломбировка спидометра
Заводской номер
5308-380200I
Количество на модель
1
№
4
Название детали
Электроника. расположение на панели приборов
Заводской номер
3297-4000100
Количество на модель
1
№
5
Название детали
Болт М6-6gх20
Заводской номер
1/09024/21
Количество на модель
1
№
9
Название детали
Винт М5-6gх16
Заводской номер
1/32742/01
Количество на модель
2
№
10
Название детали
Винт М6-6gх16
Заводской номер
1/33130/01
Количество на модель
2
№
11
Название детали
Винт ТС с крестообразным шлицем М6-6gх16
Заводской номер
1/32762/01
Количество на модель
2
№
12
Название детали
Винт М6-6gх16
Заводской номер
1/32792/11
Количество на модель
2
№
13
Название детали
Шайба 6 зубчатая
Заводской номер
1/06154/71
Количество на модель
1
№
14
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
2
№
15
Название детали
Шайба 5 пружинная
Заводской номер
1/11954/77
Количество на модель
2
№
16
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
2
№
17
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
2
№
18
Название детали
Панель щитка приборов задняя с усилителем в сборе (45104532500300)
Заводской номер
12.5299-5325286
Количество на модель
1
№
20
Название детали
Скоба крепления жгутов "аметек" (45104532515420)
Заводской номер
12.5299-5325154-20
Количество на модель
1
№
21
Название детали
Жгут датчика скорости (45104384008290)
Заводской номер
7754-606
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Щиток приборов | 5297-3805010-41 | 1 | 1 | 1 | |||
| 2 | Установка выключателей | 3297-3710001-12 | 1 | 1 | 2 | |||
| 3 | Жгут проводов передний | 3297-3724010-14 | 1 | 1 | 3 | |||
| 4 | Пломбировка спидометра | 5308-380200I | 1 | 1 | 4 | |||
| 5 | Электроника. расположение на панели приборов | 3297-4000100 | 1 | 1 | 5 | |||
| 9 | Болт М6-6gх20 | 1/09024/21 | 1 | 1 | 9 | |||
| 10 | Винт М5-6gх16 | 1/32742/01 | 2 | 2 | 10 | |||
| 11 | Винт М6-6gх16 | 1/33130/01 | 2 | 2 | 11 | |||
| 12 | Винт ТС с крестообразным шлицем М6-6gх16 | 1/32762/01 | 2 | 2 | 12 | |||
| 13 | Винт М6-6gх16 | 1/32792/11 | 2 | 2 | 13 | |||
| 14 | Шайба 6 зубчатая | 1/06154/71 | 1 | 1 | 14 | |||
| 15 | Шайба плоская 6х15х1 | 1/26444/01 | 2 | 2 | 15 | |||
| 16 | Шайба 5 пружинная | 1/11954/77 | 2 | 2 | 16 | |||
| 17 | Шайба 6 пружинная | 1/05164/77 | 2 | 2 | 17 | |||
| 18 | Шайба 8 пружинная | 1/05166/77 | 2 | 2 | 18 | |||
| 20 | Панель щитка приборов задняя с усилителем в сборе (45104532500300) | 12.5299-5325286 | 1 | 1 | 20 | |||
| 21 | Скоба крепления жгутов "аметек" (45104532515420) | 12.5299-5325154-20 | 1 | 1 | 21 | |||
| 22 | Жгут датчика скорости (45104384008290) | 7754-606 | 1 | 1 | 22 |
