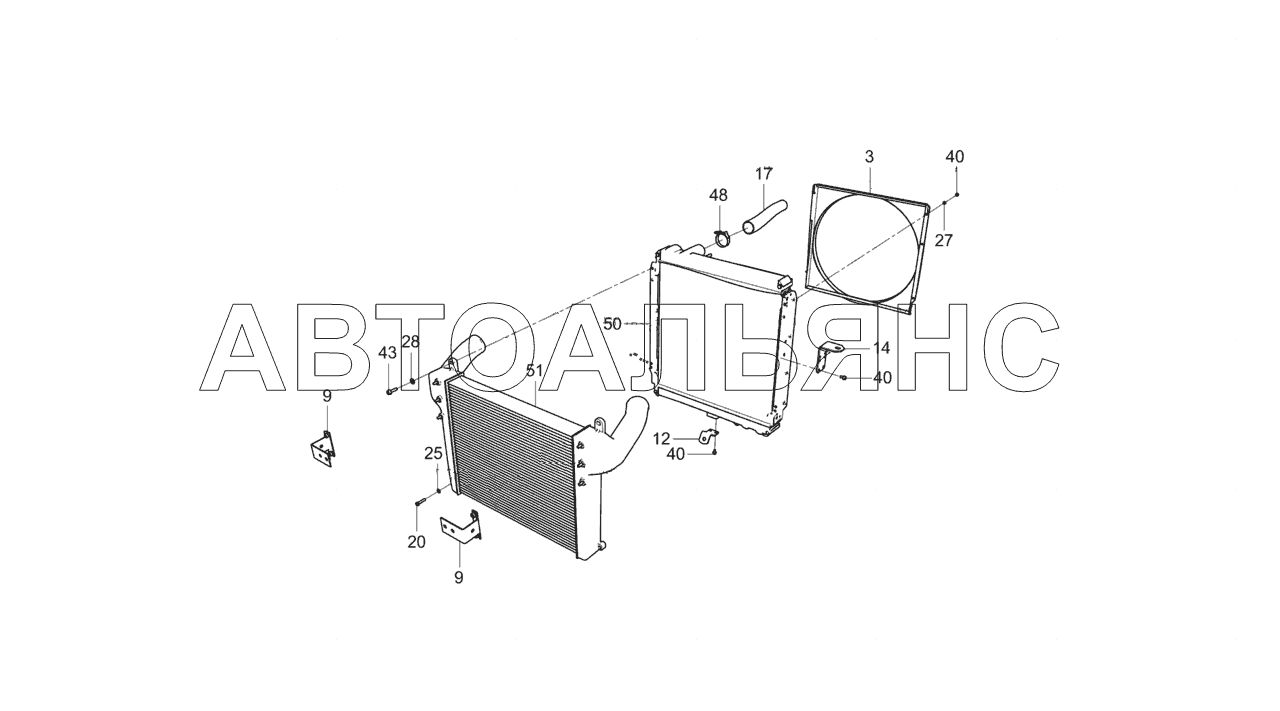

3297-1301005-40 Блок охлаждения
100%
Название детали
Кожух вентилятора
Заводской номер
3297-1309010-10
Количество на модель
1
№
3
Название детали
Установка кронштейнов охладителя
Заводской номер
5308-3506090
Количество на модель
1
№
9
Название детали
Кронштейн тяги радиатора задний
Заводской номер
4308-1302047-20
Количество на модель
1
№
12
Название детали
Кронштейн подвески радиатора
Заводской номер
3297-1302078
Количество на модель
2
№
14
Название детали
Рукав
Заводской номер
3297-1303010
Количество на модель
1
№
17
Название детали
Болт М8-6gх35
Заводской номер
1/60439/21
Количество на модель
2
№
20
Название детали
Шайба 8 волнистая
Заводской номер
1/26013/73
Количество на модель
2
№
25
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
6
№
27
Название детали
Шайба плоская 8х20
Заводской номер
1/26467/01
Количество на модель
2
№
28
Название детали
Болт М8-6gx16
Заводской номер
356-75081
Количество на модель
16
№
40
Название детали
Болт M8-6GX30 (45104991008400)
Заводской номер
356-75084
Количество на модель
2
№
43
Название детали
Хомут с Т-образным болтом (814-250) (45104998010594)
Заводской номер
300200250
Количество на модель
1
№
48
Название детали
Радиатор (45104130102920)
Заводской номер
54115A-1301010-20
Количество на модель
1
№
50
Название детали
Теплообменник охлаждения наддувочного воздуха (45104117001301)
Заводской номер
43085БР-1170300-01
Количество на модель
1
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Кожух вентилятора | 3297-1309010-10 | 1 | 1 | 3 | |||
| 9 | Установка кронштейнов охладителя | 5308-3506090 | 1 | 1 | 9 | |||
| 12 | Кронштейн тяги радиатора задний | 4308-1302047-20 | 1 | 1 | 12 | |||
| 14 | Кронштейн подвески радиатора | 3297-1302078 | 2 | 2 | 14 | |||
| 17 | Рукав | 3297-1303010 | 1 | 1 | 17 | |||
| 20 | Болт М8-6gх35 | 1/60439/21 | 2 | 2 | 20 | |||
| 25 | Шайба 8 волнистая | 1/26013/73 | 2 | 2 | 25 | |||
| 27 | Шайба плоская 8х17 | 1/05196/01 | 6 | 6 | 27 | |||
| 28 | Шайба плоская 8х20 | 1/26467/01 | 2 | 2 | 28 | |||
| 40 | Болт М8-6gx16 | 356-75081 | 16 | 16 | 40 | |||
| 43 | Болт M8-6GX30 (45104991008400) | 356-75084 | 2 | 2 | 43 | |||
| 48 | Хомут с Т-образным болтом (814-250) (45104998010594) | 300200250 | 1 | 1 | 48 | |||
| 50 | Радиатор (45104130102920) | 54115A-1301010-20 | 1 | 1 | 50 | |||
| 51 | Теплообменник охлаждения наддувочного воздуха (45104117001301) | 43085БР-1170300-01 | 1 | 1 | 51 |
