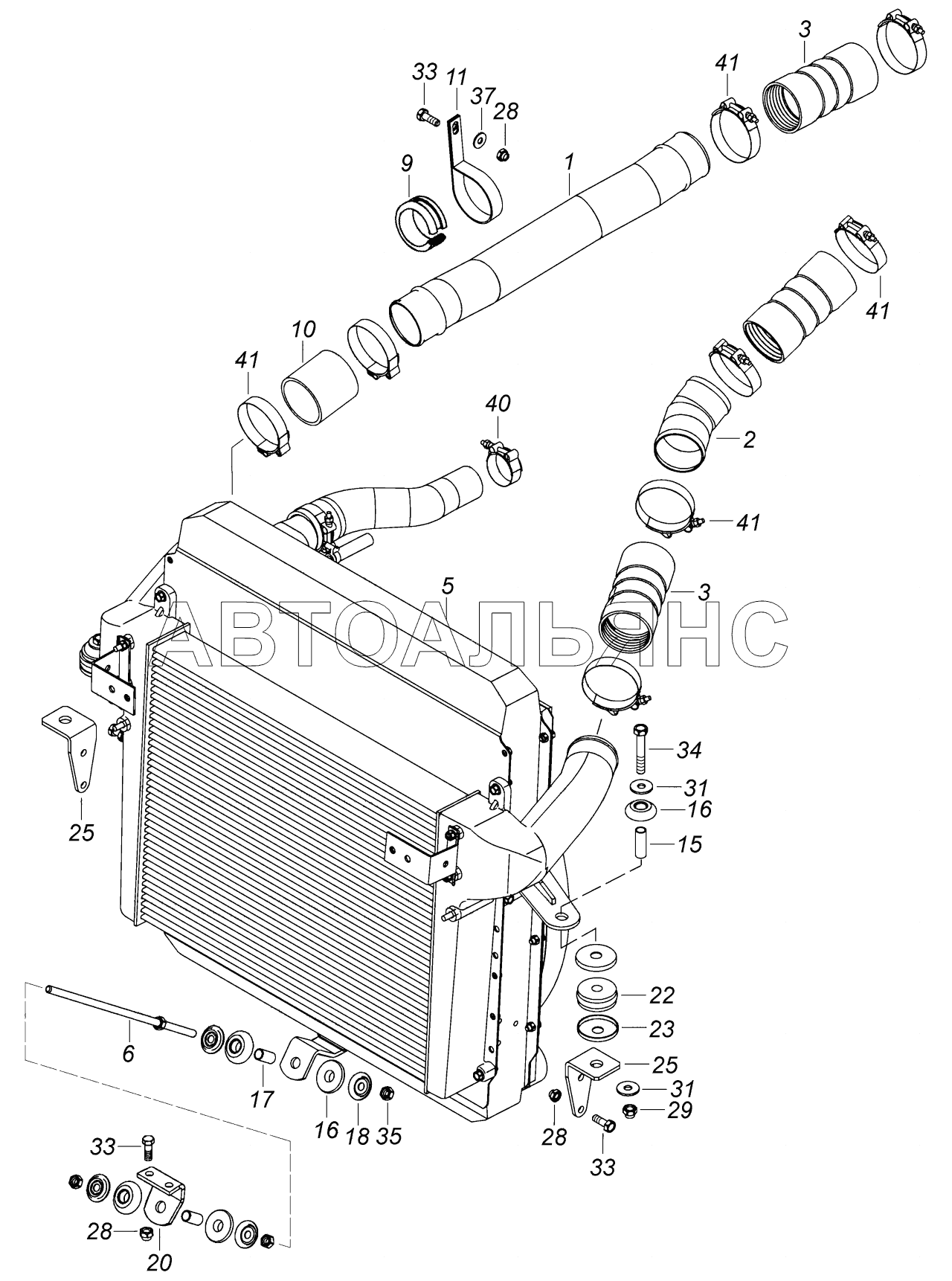

4308-1300023-90 Установка блока охлаждения
100%
Название детали
Труба отводящая
Заводской номер
5308-1170120
Количество на модель
1
№
1
Название детали
Патрубок подводящий
Заводской номер
5308-1170132
Количество на модель
1
№
2
Название детали
Рукав 75x83
Заводской номер
4308-1170240
Количество на модель
3
№
3
Название детали
Блок охлаждения
Заводской номер
4308-1301007-50
Количество на модель
1
№
5
Название детали
Тяга крепления радиатора
Заводской номер
4308-1302034
Количество на модель
1
№
6
Название детали
Прокладка кронштейна трубы отводящей
Заводской номер
5308-1170079
Количество на модель
1
№
9
Название детали
Прокладка кронштейна трубы отводящей
Заводской номер
5308-1170079
Количество на модель
1
№
10
Название детали
Кронштейн трубы отводящей
Заводской номер
5308-1170250-01
Количество на модель
1
№
11
Название детали
Втулка распорная
Заводской номер
6520-1302031
Количество на модель
2
№
15
Название детали
Подушка крепления радиатора
Заводской номер
5320-1302037
Количество на модель
6
№
16
Название детали
Втулка распорная тяги
Заводской номер
65115-1302037
Количество на модель
2
№
17
Название детали
Чашка буфера тяги
Заводской номер
5320-1302038
Количество на модель
4
№
18
Название детали
Кронштейн тяги радиатора передний
Заводской номер
4308-1302048-20
Количество на модель
1
№
20
Название детали
Подушка подвески радиатора
Заводской номер
5320-1302060
Количество на модель
2
№
22
Название детали
Чашка подвески радиатора
Заводской номер
5320-1302062
Количество на модель
4
№
23
Название детали
Кронштейн подвески радиатора
Заводской номер
4308-1302179-51
Количество на модель
2
№
25
Название детали
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Заводской номер
251646
Количество на модель
7
№
28
Название детали
Гайка М12х1,25-6Н
Заводской номер
251647
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
252045
Количество на модель
4
№
31
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
7
№
33
Название детали
Болт М12х1,25х75
Заводской номер
1/55413/21
Количество на модель
2
№
34
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
3
№
35
Название детали
Шайба плоская 10,2х25х2
Заводской номер
1/26468/01
Количество на модель
1
№
37
Название детали
Хомут с T-образным болтом (45104998010492)
Заводской номер
300200200
Количество на модель
1
№
40
Название детали
Хомут с Т-образным болтом (814-313) (45104998010695)
Заводской номер
300200313
Количество на модель
8
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба отводящая | 5308-1170120 | 1 | 1 | 1 | |||
| 2 | Патрубок подводящий | 5308-1170132 | 1 | 1 | 2 | |||
| 3 | Рукав 75x83 | 4308-1170240 | 3 | 3 | 3 | |||
| 5 | Блок охлаждения | 4308-1301007-50 | 1 | 1 | 5 | |||
| 6 | Тяга крепления радиатора | 4308-1302034 | 1 | 1 | 6 | |||
| 9 | Прокладка кронштейна трубы отводящей | 5308-1170079 | 1 | 1 | 9 | |||
| 10 | Прокладка кронштейна трубы отводящей | 5308-1170079 | 1 | 1 | 10 | |||
| 11 | Кронштейн трубы отводящей | 5308-1170250-01 | 1 | 1 | 11 | |||
| 15 | Втулка распорная | 6520-1302031 | 2 | 2 | 15 | |||
| 16 | Подушка крепления радиатора | 5320-1302037 | 6 | 6 | 16 | |||
| 17 | Втулка распорная тяги | 65115-1302037 | 2 | 2 | 17 | |||
| 18 | Чашка буфера тяги | 5320-1302038 | 4 | 4 | 18 | |||
| 20 | Кронштейн тяги радиатора передний | 4308-1302048-20 | 1 | 1 | 20 | |||
| 22 | Подушка подвески радиатора | 5320-1302060 | 2 | 2 | 22 | |||
| 23 | Чашка подвески радиатора | 5320-1302062 | 4 | 4 | 23 | |||
| 25 | Кронштейн подвески радиатора | 4308-1302179-51 | 2 | 2 | 25 | |||
| 28 | Гайка М10х1,25-6Н ОСТ 37.001.197-75 | 251646 | 7 | 7 | 28 | |||
| 29 | Гайка М12х1,25-6Н | 251647 | 2 | 2 | 29 | |||
| 31 | Шайба | 252045 | 4 | 4 | 31 | |||
| 33 | Болт М10х1,25-6gх30 | 1/13069/21 | 7 | 7 | 33 | |||
| 34 | Болт М12х1,25х75 | 1/55413/21 | 2 | 2 | 34 | |||
| 35 | Гайка | 1/21647/11 | 3 | 3 | 35 | |||
| 37 | Шайба плоская 10,2х25х2 | 1/26468/01 | 1 | 1 | 37 | |||
| 40 | Хомут с T-образным болтом (45104998010492) | 300200200 | 1 | 1 | 40 | |||
| 41 | Хомут с Т-образным болтом (814-313) (45104998010695) | 300200313 | 8 | 8 | 41 |
