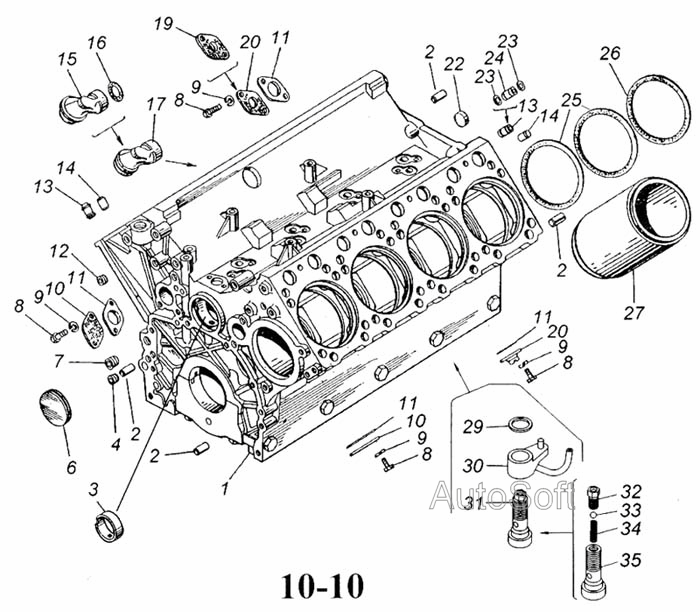

Блок цилиндров в сборе
100%
Название детали
Блок цилиндров в сборе
Заводской номер
7403.1002012
Количество на модель
1
№
1
Название детали
Штифт цилиндрический 10х25
Заводской номер
1/03389/26
Количество на модель
4
№
2
Название детали
Втулка промежуточных шеек распределительного вала
Заводской номер
740.21-1006037
Количество на модель
4
№
3
Название детали
Пробка КГ3/8
Заводской номер
870882
Количество на модель
1
№
4
Название детали
Заглушка отверстия распределительного вала
Заводской номер
740.1002524-01
Количество на модель
1
№
6
Название детали
Пробка резьбовая коническая 22х1,5
Заводской номер
1/43253/01
Количество на модель
1
№
7
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
8
№
8
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
8
№
9
Название детали
Заглушка водяной полости
Заводской номер
740.1002404
Количество на модель
2
№
10
Название детали
Прокладка заглушки водяной полости
Заводской номер
740.1002406
Количество на модель
4
№
11
Название детали
Пробка КГ 1/8" масляного канала
Заводской номер
870884
Количество на модель
7
№
12
Название детали
Втулка с уплотнительными кольцами в сборе
Заводской номер
740.1003035
Количество на модель
8
№
13
Название детали
Штифт цилиндрический 14х25
Заводской номер
1/45172/23
Количество на модель
8
№
14
Название детали
Угольник сапуна
Заводской номер
740.1014506
Количество на модель
1
№
15
Название детали
Кольцо уплотнительное
Заводской номер
740.1014494
Количество на модель
1
№
16
Название детали
Угольник сапуна в сборе
Заводской номер
740.1014504
Количество на модель
1
№
17
Название детали
Заглушка водяной полости
Заводской номер
740.1002084
Количество на модель
2
№
19
Название детали
Заглушка водяной полости в сборе
Заводской номер
740.1002080
Количество на модель
2
№
20
Название детали
Заглушка чашечная 22,5
Заводской номер
7406.1002318
Количество на модель
1
№
22
Название детали
Кольцо уплотнительное
Заводской номер
740.1003040
Количество на модель
2
№
23
Название детали
Втулка
Заводской номер
740.1003037
Количество на модель
1
№
24
Название детали
Кольцо уплотнительное гильзы цилиндра
Заводской номер
740.1002024
Количество на модель
16
№
25
Название детали
Кольцо уплотнительное гильзы верхнее
Заводской номер
740.1002031
Количество на модель
8
№
26
Название детали
Гильза цилиндра
Заводской номер
7406.1002021
Количество на модель
8
№
27
Название детали
Прокладка уплотнительная 10х16х1,5
Заводской номер
1/02844/60
Количество на модель
1
№
29
Название детали
Форсунка охлаждения поршня в сборе
Заводской номер
7405.1004065
Количество на модель
1
№
30
Название детали
Клапан форсунки охлаждения поршня в сборе
Заводской номер
7405.1004066
Количество на модель
1
№
31
Название детали
Седло клапана
Заводской номер
7405.1004071
Количество на модель
1
№
32
Название детали
Шарик Б 4,0-60
Заводской номер
Шарик Б 4,0-60
Количество на модель
1
№
33
Название детали
Пружина клапана
Заводской номер
7405.1004072
Количество на модель
1
№
34
Название детали
Корпус клапана
Заводской номер
7405.1004070
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок цилиндров в сборе | 7403.1002012 | 1 | 1 | 1 | |||
| 2 | Штифт цилиндрический 10х25 | 1/03389/26 | 4 | 4 | 2 | |||
| 3 | Втулка промежуточных шеек распределительного вала | 740.21-1006037 | 4 | 4 | 3 | |||
| 4 | Пробка КГ3/8 | 870882 | 1 | 1 | 4 | |||
| 6 | Заглушка отверстия распределительного вала | 740.1002524-01 | 1 | 1 | 6 | |||
| 7 | Пробка резьбовая коническая 22х1,5 | 1/43253/01 | 1 | 1 | 7 | |||
| 8 | Болт М8-6gх20 | 1/60434/21 | 8 | 8 | 8 | |||
| 9 | Шайба 8 пружинная | 1/05166/73 | 8 | 8 | 9 | |||
| 10 | Заглушка водяной полости | 740.1002404 | 2 | 2 | 10 | |||
| 11 | Прокладка заглушки водяной полости | 740.1002406 | 4 | 4 | 11 | |||
| 12 | Пробка КГ 1/8" масляного канала | 870884 | 7 | 7 | 12 | |||
| 13 | Втулка с уплотнительными кольцами в сборе | 740.1003035 | 8 | 8 | 13 | |||
| 14 | Штифт цилиндрический 14х25 | 1/45172/23 | 8 | 8 | 14 | |||
| 15 | Угольник сапуна | 740.1014506 | 1 | 1 | 15 | |||
| 16 | Кольцо уплотнительное | 740.1014494 | 1 | 1 | 16 | |||
| 17 | Угольник сапуна в сборе | 740.1014504 | 1 | 1 | 17 | |||
| 19 | Заглушка водяной полости | 740.1002084 | 2 | 2 | 19 | |||
| 20 | Заглушка водяной полости в сборе | 740.1002080 | 2 | 2 | 20 | |||
| 22 | Заглушка чашечная 22,5 | 7406.1002318 | 1 | 1 | 22 | |||
| 23 | Кольцо уплотнительное | 740.1003040 | 2 | 2 | 23 | |||
| 24 | Втулка | 740.1003037 | 1 | 1 | 24 | |||
| 25 | Кольцо уплотнительное гильзы цилиндра | 740.1002024 | 16 | 16 | 25 | |||
| 26 | Кольцо уплотнительное гильзы верхнее | 740.1002031 | 8 | 8 | 26 | |||
| 27 | Гильза цилиндра | 7406.1002021 | 8 | 8 | 27 | |||
| 29 | Прокладка уплотнительная 10х16х1,5 | 1/02844/60 | 1 | 1 | 29 | |||
| 30 | Форсунка охлаждения поршня в сборе | 7405.1004065 | 1 | 1 | 30 | |||
| 31 | Клапан форсунки охлаждения поршня в сборе | 7405.1004066 | 1 | 1 | 31 | |||
| 32 | Седло клапана | 7405.1004071 | 1 | 1 | 32 | |||
| 33 | Шарик Б 4,0-60 | Шарик Б 4,0-60 | 1 | 1 | 33 | |||
| 34 | Пружина клапана | 7405.1004072 | 1 | 1 | 34 | |||
| 35 | Корпус клапана | 7405.1004070 | 1 | 1 | 35 |
