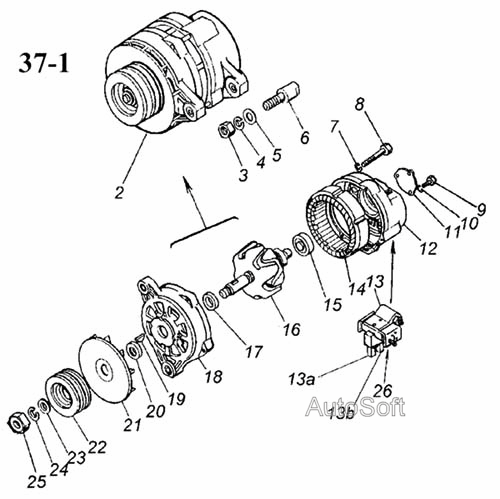

Генератор
100%
Название детали
Генератор
Заводской номер
6582.3701-02
Количество на модель
1
№
2
Название детали
Гайка М10х1,25-6Н
Заводской номер
1/21647/21
Количество на модель
1
№
3
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
1
№
4
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
1
№
5
Название детали
Палец
Заводской номер
740.3701780
Количество на модель
1
№
6
Название детали
Шайба 5Т пружинная
Заводской номер
Х-4001
Количество на модель
4
№
7
Название детали
Винт
Заводской номер
НО-0414
Количество на модель
4
№
8
Название детали
Винт
Заводской номер
ДС1-3701107
Количество на модель
3
№
9
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012
Количество на модель
3
№
10
Название детали
Крышка подшипника
Заводской номер
Г288Е-3701060
Количество на модель
1
№
11
Название детали
Крышка в сборе
Заводской номер
6582.3701300
Количество на модель
1
№
12
Название детали
Щеткодержатель в сборе
Заводской номер
6582.3701010
Количество на модель
№
13
Название детали
Статор в сборе
Заводской номер
6507.3701100
Количество на модель
№
14
Название детали
Подшипник
Заводской номер
6-180603 КС9Ш1
Количество на модель
№
15
Название детали
Ротор в сборе
Заводской номер
6507.3701200
Количество на модель
№
16
Название детали
Чашка опорная
Заводской номер
Г130А-3701053А1
Количество на модель
№
17
Название детали
Крышка со стороны привода
Заводской номер
Г287-3701400
Количество на модель
№
18
Название детали
Шпонка сегментная
Заводской номер
Х-4148
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
Г287-3701054
Количество на модель
1
№
20
Название детали
Вентилятор
Заводской номер
Г287-3701055А
Количество на модель
1
№
21
Название детали
Шкив
Заводской номер
Г288-3701051
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
НО-1002
Количество на модель
1
№
23
Название детали
Шайба 16Л пружинная
Заводской номер
МХ-0234
Количество на модель
1
№
24
Название детали
Гайка М16х1,5-6Н
Заводской номер
МХ-0235
Количество на модель
1
№
25
Название детали
Регулятор
Заводской номер
Я 120М1
Количество на модель
1
№
26
Название детали
Щетка
Заводской номер
6582.3701030
Количество на модель
№
131
Название детали
Щетка
Заводской номер
Г266-3701020Б-01
Количество на модель
№
132
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Генератор | 6582.3701-02 | 1 | 1 | 2 | |||
| 3 | Гайка М10х1,25-6Н | 1/21647/21 | 1 | 1 | 3 | |||
| 4 | Шайба 10 пружинная | 1/05168/73 | 1 | 1 | 4 | |||
| 5 | Шайба плоская 10,6х18х2 | 1/26386/01 | 1 | 1 | 5 | |||
| 6 | Палец | 740.3701780 | 1 | 1 | 6 | |||
| 7 | Шайба 5Т пружинная | Х-4001 | 4 | 4 | 7 | |||
| 8 | Винт | НО-0414 | 4 | 4 | 8 | |||
| 9 | Винт | ДС1-3701107 | 3 | 3 | 9 | |||
| 10 | Шайба 4 пружинная | Х-1012 | 3 | 3 | 10 | |||
| 11 | Крышка подшипника | Г288Е-3701060 | 1 | 1 | 11 | |||
| 12 | Крышка в сборе | 6582.3701300 | 1 | 1 | 12 | |||
| 13 | Щеткодержатель в сборе | 6582.3701010 | 13 | |||||
| 14 | Статор в сборе | 6507.3701100 | 14 | |||||
| 15 | Подшипник | 6-180603 КС9Ш1 | 15 | |||||
| 16 | Ротор в сборе | 6507.3701200 | 16 | |||||
| 17 | Чашка опорная | Г130А-3701053А1 | 17 | |||||
| 18 | Крышка со стороны привода | Г287-3701400 | 18 | |||||
| 19 | Шпонка сегментная | Х-4148 | 1 | 1 | 19 | |||
| 20 | Втулка | Г287-3701054 | 1 | 1 | 20 | |||
| 21 | Вентилятор | Г287-3701055А | 1 | 1 | 21 | |||
| 22 | Шкив | Г288-3701051 | 1 | 1 | 22 | |||
| 23 | Шайба | НО-1002 | 1 | 1 | 23 | |||
| 24 | Шайба 16Л пружинная | МХ-0234 | 1 | 1 | 24 | |||
| 25 | Гайка М16х1,5-6Н | МХ-0235 | 1 | 1 | 25 | |||
| 26 | Регулятор | Я 120М1 | 1 | 1 | 26 | |||
| 131 | Щетка | 6582.3701030 | 131 | |||||
| 132 | Щетка | Г266-3701020Б-01 | 132 |
