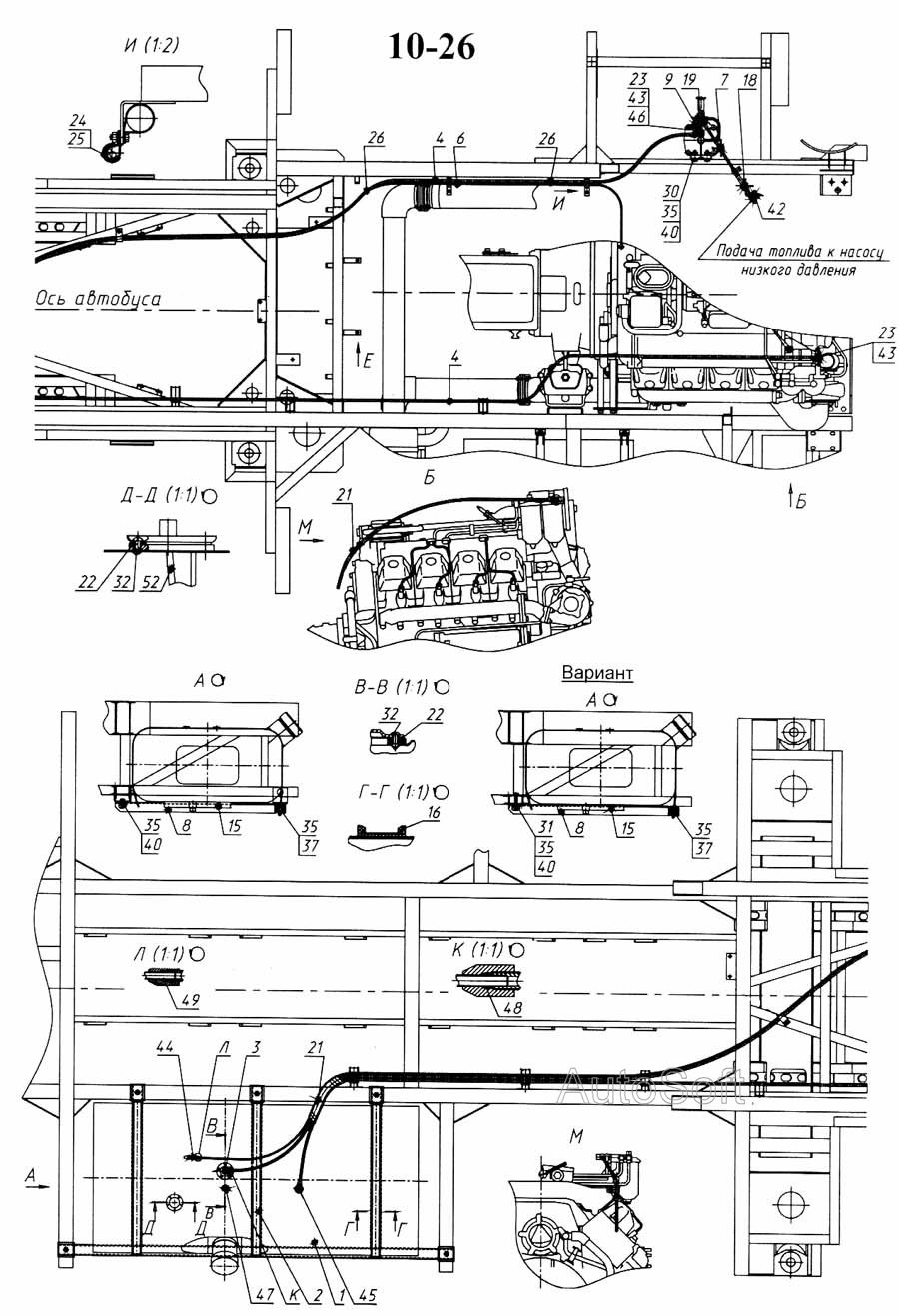

Установка топливного бака, ФГОТ и топливопроводов
100%
Название детали
Установка топливного бака, фильтра грубой очистки топлива и топливопроводов
Заводской номер
5297-1100001
Количество на модель
№
Название детали
Бак топливный
Заводской номер
5297-1101010-10
Количество на модель
1
№
1
Название детали
Хомут крепления топливного бака
Заводской номер
5297-1101110
Количество на модель
3
№
2
Название детали
Трубка приемная с фильтром
Заводской номер
5297-1104012
Количество на модель
1
№
3
Название детали
Трубка
Заводской номер
53215-3506995
Количество на модель
2
№
4
Название детали
Трубка подвода воздуха
Заводской номер
53205-3570032
Количество на модель
1
№
5
Название детали
Трубка
Заводской номер
53205-3570995
Количество на модель
1
№
6
Название детали
Трубка
Заводской номер
5297-1104260-20
Количество на модель
1
№
7
Название детали
Кронштейн топливного бака
Заводской номер
5297-1101104-10
Количество на модель
1
№
8
Название детали
Кронштейн топливного бака
Заводской номер
5297-1101104
Количество на модель
№
8
Название детали
Фильтр грубой очистки с насосом предпусковой прокачки топлива
Заводской номер
7406-1105010
Количество на модель
1
№
9
Название детали
Прокладка кронштейна крепления топливного бака
Заводской номер
55102-1101109
Количество на модель
3
№
15
Название детали
Прокладка хомута крепления топливного бака
Заводской номер
541121-1101115
Количество на модель
3
№
16
Название детали
Рукав соединительный топливопроводов
Заводской номер
5320-1104102
Количество на модель
1
№
18
Название детали
Наконечник
Заводской номер
740.1104429
Количество на модель
1
№
19
Название детали
Лента спиральная 12х9х11
Заводской номер
5297-3506435
Количество на модель
5
№
21
Название детали
Прокладка датчика
Заводской номер
5320-3827013
Количество на модель
2
№
22
Название детали
Наконечник
Заводской номер
541121-1104274
Количество на модель
2
№
23
Название детали
Скоба
Заводской номер
5320-3506432
Количество на модель
1
№
24
Название детали
Втулка трубки
Заводской номер
53205-3506221
Количество на модель
1
№
25
Название детали
Хомут крепления провода
Заводской номер
5320-3724680
Количество на модель
4
№
26
Название детали
Болт ТТЕМ10х1,25-6gх35
Заводской номер
1/55405/21
Количество на модель
2
№
30
Название детали
Болт М12х1,25-6gх65
Заводской номер
1/55411/21
Количество на модель
5
№
31
Название детали
Винт М5-6gх10
Заводской номер
1/03893/01
Количество на модель
10
№
32
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
13
№
35
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
3
№
37
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/77
Количество на модель
7
№
40
Название детали
Хомут 19 в сборе
Заводской номер
1/01688/90
Количество на модель
2
№
42
Название детали
Прокладка уплотнительная 14х20х1,5
Заводской номер
1/02800/60
Количество на модель
6
№
43
Название детали
Тройник 6 ввертный
Заводской номер
864869
Количество на модель
1
№
44
Название детали
Угольник ввертный
Заводской номер
864823
Количество на модель
1
№
45
Название детали
Болт М14х1,5-6gх30
Заводской номер
870005
Количество на модель
2
№
46
Название детали
Пробка КГ3/8
Заводской номер
870882
Количество на модель
1
№
47
Название детали
Кольцо уплотнительное
Заводской номер
864204
Количество на модель
4
№
48
Название детали
Кольцо уплотнительное
Заводской номер
864269
Количество на модель
2
№
49
Название детали
Тройник 6 проходной
Заводской номер
864920
Количество на модель
1
№
50
Название детали
Датчик указателя уровня топлива СЯМИ 114-02
Заводской номер
СЯМИ407611-114-03
Количество на модель
1
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного бака, фильтра грубой очистки топлива и топливопроводов | 5297-1100001 | |||||||
| 1 | Бак топливный | 5297-1101010-10 | 1 | 1 | 1 | |||
| 2 | Хомут крепления топливного бака | 5297-1101110 | 3 | 3 | 2 | |||
| 3 | Трубка приемная с фильтром | 5297-1104012 | 1 | 1 | 3 | |||
| 4 | Трубка | 53215-3506995 | 2 | 2 | 4 | |||
| 5 | Трубка подвода воздуха | 53205-3570032 | 1 | 1 | 5 | |||
| 6 | Трубка | 53205-3570995 | 1 | 1 | 6 | |||
| 7 | Трубка | 5297-1104260-20 | 1 | 1 | 7 | |||
| 8 | Кронштейн топливного бака | 5297-1101104-10 | 1 | 1 | 8 | |||
| 8 | Кронштейн топливного бака | 5297-1101104 | 8 | |||||
| 9 | Фильтр грубой очистки с насосом предпусковой прокачки топлива | 7406-1105010 | 1 | 1 | 9 | |||
| 15 | Прокладка кронштейна крепления топливного бака | 55102-1101109 | 3 | 3 | 15 | |||
| 16 | Прокладка хомута крепления топливного бака | 541121-1101115 | 3 | 3 | 16 | |||
| 18 | Рукав соединительный топливопроводов | 5320-1104102 | 1 | 1 | 18 | |||
| 19 | Наконечник | 740.1104429 | 1 | 1 | 19 | |||
| 21 | Лента спиральная 12х9х11 | 5297-3506435 | 5 | 5 | 21 | |||
| 22 | Прокладка датчика | 5320-3827013 | 2 | 2 | 22 | |||
| 23 | Наконечник | 541121-1104274 | 2 | 2 | 23 | |||
| 24 | Скоба | 5320-3506432 | 1 | 1 | 24 | |||
| 25 | Втулка трубки | 53205-3506221 | 1 | 1 | 25 | |||
| 26 | Хомут крепления провода | 5320-3724680 | 4 | 4 | 26 | |||
| 30 | Болт ТТЕМ10х1,25-6gх35 | 1/55405/21 | 2 | 2 | 30 | |||
| 31 | Болт М12х1,25-6gх65 | 1/55411/21 | 5 | 5 | 31 | |||
| 32 | Винт М5-6gх10 | 1/03893/01 | 10 | 10 | 32 | |||
| 35 | Гайка М12х1,25-6Н | 1/61015/11 | 13 | 13 | 35 | |||
| 37 | Шайба | 1/05200/01 | 3 | 3 | 37 | |||
| 40 | Шайба 12 пружинная | 1/05170/77 | 7 | 7 | 40 | |||
| 42 | Хомут 19 в сборе | 1/01688/90 | 2 | 2 | 42 | |||
| 43 | Прокладка уплотнительная 14х20х1,5 | 1/02800/60 | 6 | 6 | 43 | |||
| 44 | Тройник 6 ввертный | 864869 | 1 | 1 | 44 | |||
| 45 | Угольник ввертный | 864823 | 1 | 1 | 45 | |||
| 46 | Болт М14х1,5-6gх30 | 870005 | 2 | 2 | 46 | |||
| 47 | Пробка КГ3/8 | 870882 | 1 | 1 | 47 | |||
| 48 | Кольцо уплотнительное | 864204 | 4 | 4 | 48 | |||
| 49 | Кольцо уплотнительное | 864269 | 2 | 2 | 49 | |||
| 50 | Тройник 6 проходной | 864920 | 1 | 1 | 50 | |||
| 52 | Датчик указателя уровня топлива СЯМИ 114-02 | СЯМИ407611-114-03 | 1 | 1 | 52 |
