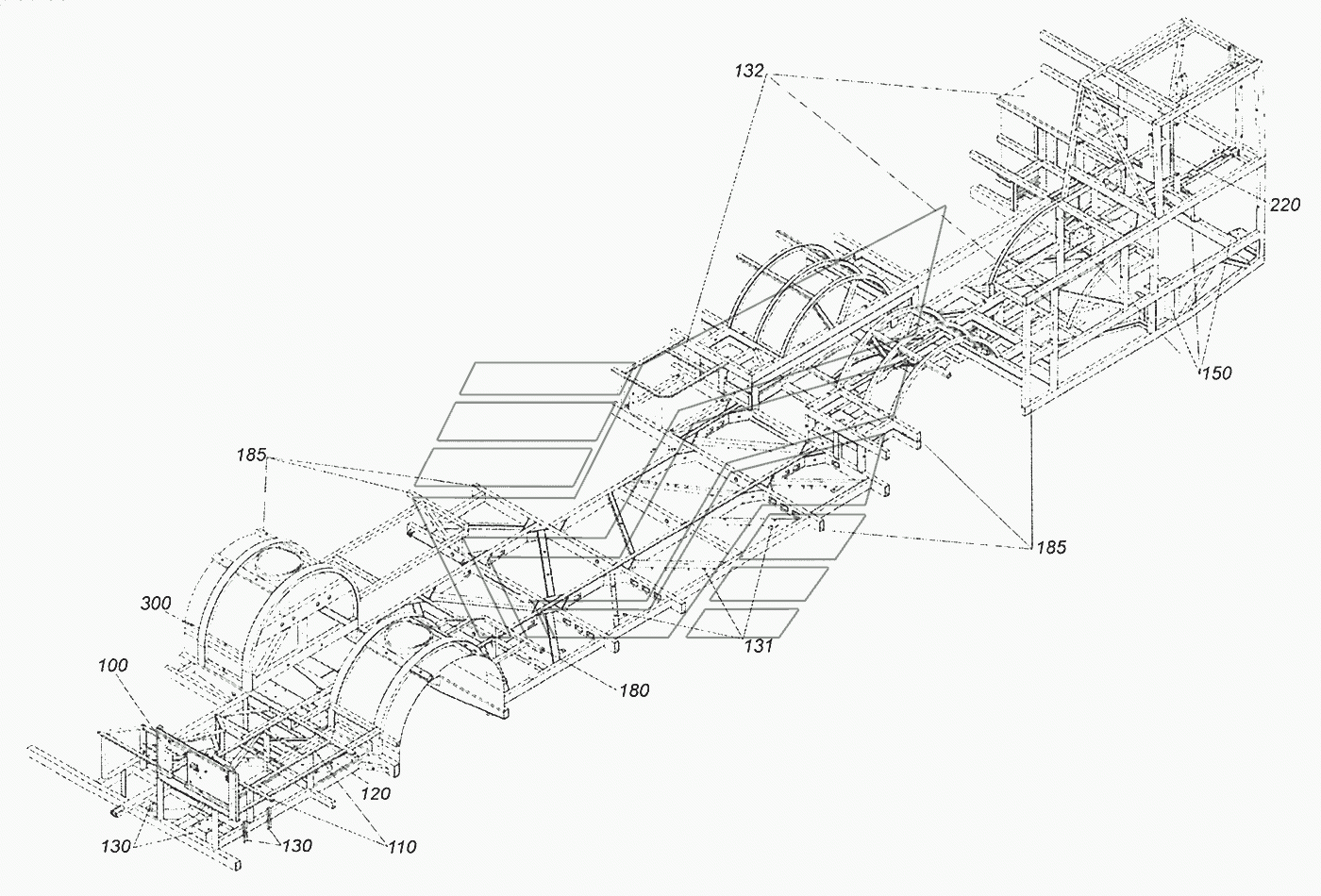

52974-5101006-14 Каркас основания с кронштейнами
100%
Название детали
Панель передняя на каркасе
Заводской номер
5297-5001065
Количество на модель
1
№
100
Название детали
Каркас рабочего места
Заводской номер
5297-5001060-40
Количество на модель
1
№
110
Название детали
Плита ГУР на каркасе основания
Заводской номер
5297-5103056-40
Количество на модель
1
№
120
Название детали
Кронштейн на переднем модуле
Заводской номер
52974-5101009-01
Количество на модель
1
№
130
Название детали
Кронштейн на среднем модуле
Заводской номер
52974-5101009-42
Количество на модель
1
№
131
Название детали
Кронштейн на заднем модуле
Заводской номер
52974-5101009-44
Количество на модель
1
№
132
Название детали
Кронштейн крепления силового агрегата на каркасе
Заводской номер
52974-5102025-40
Количество на модель
1
№
150
Название детали
Подиум на каркасе
Заводской номер
5297-5105010-40
Количество на модель
1
№
180
Название детали
Каркас основания
Заводской номер
52974-5101010-40
Количество на модель
1
№
185
Название детали
Табличка
Заводской номер
52974-5100018
Количество на модель
1
№
220
Название детали
Пробка транспортная
Заводской номер
864300-П
Количество на модель
358
№
300
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 100 | Панель передняя на каркасе | 5297-5001065 | 1 | 1 | 100 | |||
| 110 | Каркас рабочего места | 5297-5001060-40 | 1 | 1 | 110 | |||
| 120 | Плита ГУР на каркасе основания | 5297-5103056-40 | 1 | 1 | 120 | |||
| 130 | Кронштейн на переднем модуле | 52974-5101009-01 | 1 | 1 | 130 | |||
| 131 | Кронштейн на среднем модуле | 52974-5101009-42 | 1 | 1 | 131 | |||
| 132 | Кронштейн на заднем модуле | 52974-5101009-44 | 1 | 1 | 132 | |||
| 150 | Кронштейн крепления силового агрегата на каркасе | 52974-5102025-40 | 1 | 1 | 150 | |||
| 180 | Подиум на каркасе | 5297-5105010-40 | 1 | 1 | 180 | |||
| 185 | Каркас основания | 52974-5101010-40 | 1 | 1 | 185 | |||
| 220 | Табличка | 52974-5100018 | 1 | 1 | 220 | |||
| 300 | Пробка транспортная | 864300-П | 358 | 358 | 300 |
