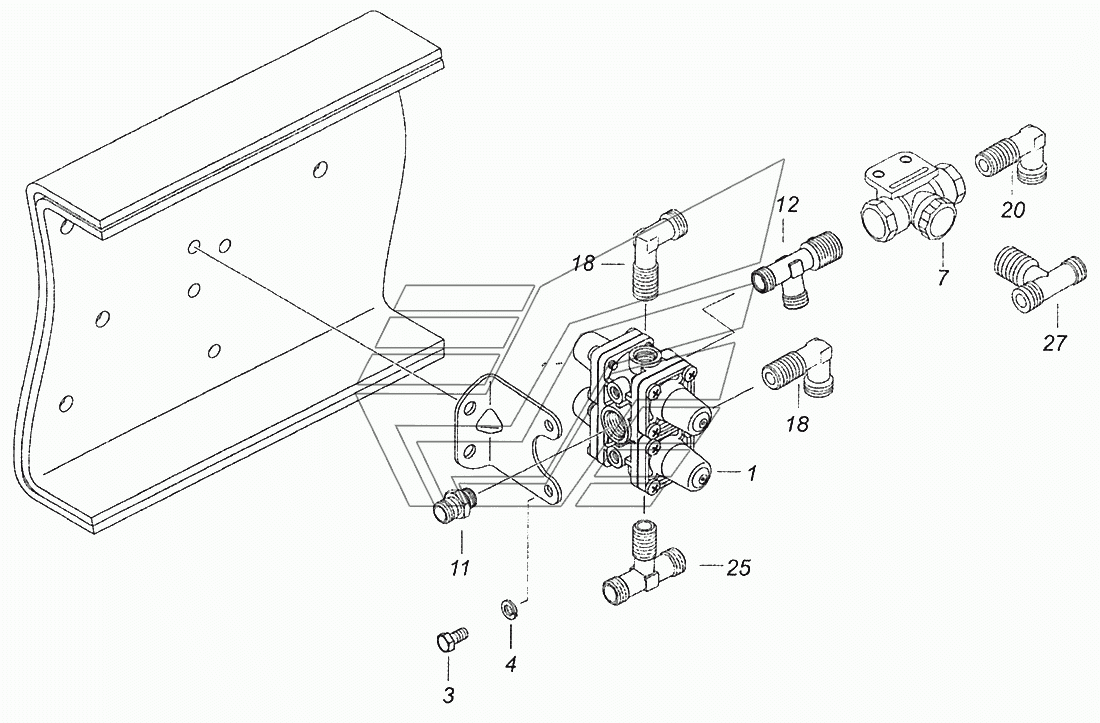

52974-3500015-11 Установка четырехконтурного защитного клапана
100%
Название детали
Клапан защитный четырехконтурный в сборе
Заводской номер
53205-3515400-10
Количество на модель
1
№
1
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
2
№
3
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
2
№
4
Название детали
Клапан двухмагистральный в сборе
Заводской номер
6025-3562010
Количество на модель
1
№
7
Название детали
Фитинг прямой
Заводской номер
45104350604890
Количество на модель
1
№
11
Название детали
Тройник
Заводской номер
45104350610000
Количество на модель
1
№
12
Название детали
Фитинг угловой
Заводской номер
45104350605090
Количество на модель
2
№
18
Название детали
Фитинг угловой
Заводской номер
45104350604290
Количество на модель
1
№
20
Название детали
Тройник горизонтальный
Заводской номер
45104350600700
Количество на модель
1
№
25
Название детали
Тройник горизонтальный
Заводской номер
45104350601600
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан защитный четырехконтурный в сборе | 53205-3515400-10 | 1 | 1 | 1 | |||
| 3 | Болт М8-6gх16 | 1/60432/21 | 2 | 2 | 3 | |||
| 4 | Шайба 8 пружинная | 1/05166/77 | 2 | 2 | 4 | |||
| 7 | Клапан двухмагистральный в сборе | 6025-3562010 | 1 | 1 | 7 | |||
| 11 | Фитинг прямой | 45104350604890 | 1 | 1 | 11 | |||
| 12 | Тройник | 45104350610000 | 1 | 1 | 12 | |||
| 18 | Фитинг угловой | 45104350605090 | 2 | 2 | 18 | |||
| 20 | Фитинг угловой | 45104350604290 | 1 | 1 | 20 | |||
| 25 | Тройник горизонтальный | 45104350600700 | 1 | 1 | 25 | |||
| 27 | Тройник горизонтальный | 45104350601600 | 1 | 1 | 27 |
