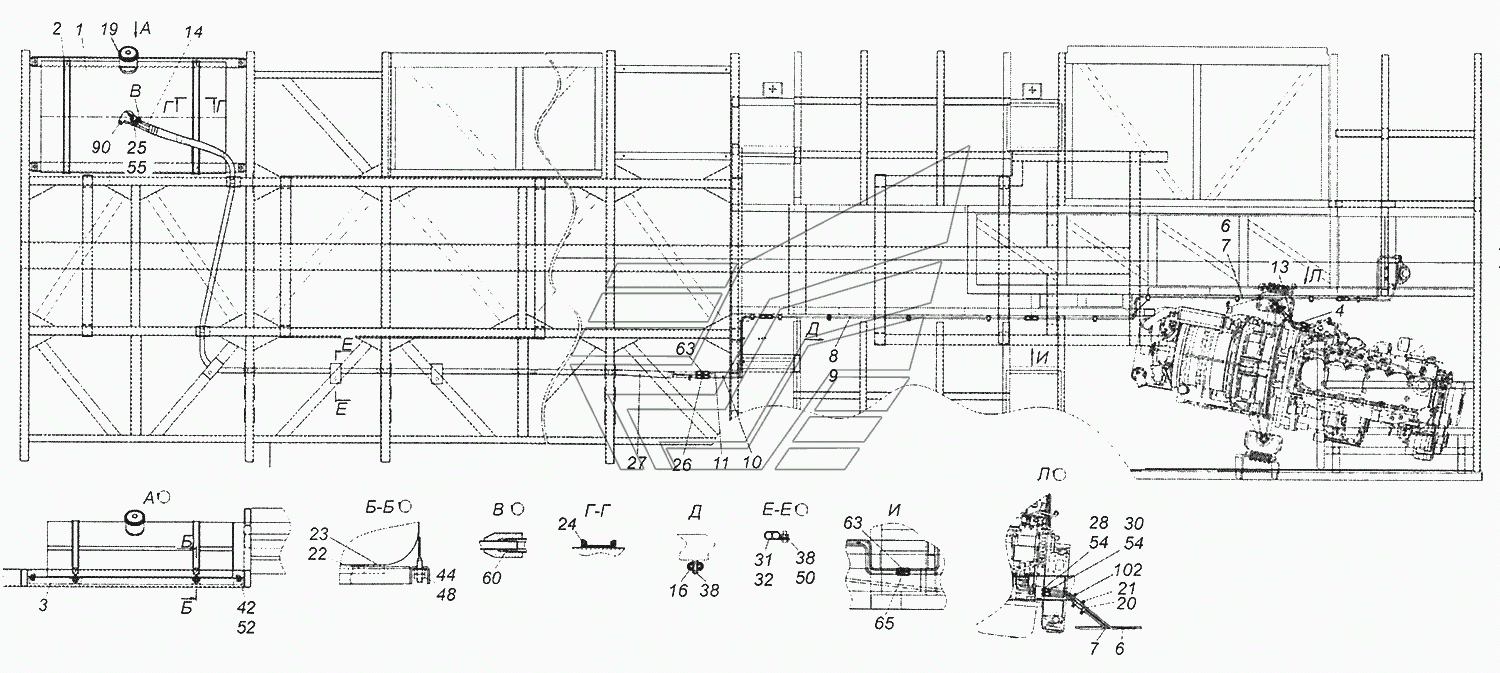

53974-1100040-40 Установка топливного бака и топливопроводов

Название детали

Бак топливный

Заводской номер

5297-1101010-95

Количество на модель

1

№

1

Название детали

Хомут крепления топливного бака

Заводской номер

5297-1101110

Количество на модель

2

№

2

Название детали

Кронштейн топливного бака

Заводской номер

5297-1101104-90

Количество на модель

1

№

3

Название детали

Трубка

Заводской номер

52974-1104260-10

Количество на модель

1

№

4

Название детали

Трубка

Заводской номер

52974-1104262-40

Количество на модель

1

№

6

Название детали

Трубка

Заводской номер

52974-1104150-40

Количество на модель

1

№

7

Название детали

Трубка

Заводской номер

52974-1104264-10

Количество на модель

1

№

8

Название детали

Трубка

Заводской номер

52974-1104152-10

Количество на модель

1

№

9

Название детали

Трубка

Заводской номер

52974-1104266-40

Количество на модель

1

№

10

Название детали

Трубка

Заводской номер

52974-1104154-40

Количество на модель

1

№

11

Название детали

Трубка

Заводской номер

52974-1104023-10

Количество на модель

2

№

13

Название детали

Трубка

Заводской номер

53215-3506490

Количество на модель

2

№

14

Название детали

Скоба

Заводской номер

740.1104440

Количество на модель

20

№

16

Название детали

Установка крышки топливного бака

Заводской номер

53215-1103001-20

Количество на модель

1

№

19

Название детали

Рукав

Заводской номер

5320-1311063-02

Количество на модель

1

№

20

Название детали

Рукав соединительный топливопроводов

Заводской номер

5320-1104102

Количество на модель

1

№

21

Название детали

Прокладка кронштейна крепления топливного бака

Заводской номер

55102-1101109

Количество на модель

2

№

22

Название детали

Прокладка кронштейна крепления топливного бака

Заводской номер

5297-1101120

Количество на модель

2

№

23

Название детали

Прокладка хомута крепления топливного бака

Заводской номер

541121-1101115

Количество на модель

2

№

24

Название детали

Штуцер

Заводской номер

65115-1104018

Количество на модель

2

№

25

Название детали

Штуцер

Заводской номер

6520-1104018-14

Количество на модель

1

№

26

Название детали

Лента спиральная

Заводской номер

53205-35064335

Количество на модель

15

№

27

Название детали

Штуцер

Заводской номер

4308-1104018

Количество на модель

1

№

28

Название детали

Штуцер

Заводской номер

5297-1104019

Количество на модель

1

№

30

Название детали

Скоба

Заводской номер

5320-3506432

Количество на модель

2

№

31

Название детали

Втулка трубки

Заводской номер

53205-3506221

Количество на модель

2

№

32

Название детали

Гайка М8

Заводской номер

1/61008/11

Количество на модель

12

№

38

Название детали

Гайка низкая М12х1,5-6Н

Заводской номер

1/07912/11

Количество на модель

4

№

42

Название детали

Гайка М12х1,25-6Н

Заводской номер

1/61015/11

Количество на модель

4

№

44

Название детали

Шайба

Заводской номер

1/05200/01

Количество на модель

2

№

48

Название детали

Шайба 8 пружинная

Заводской номер

1/05166/77

Количество на модель

2

№

50

Название детали

Шайба 12 пружинная

Заводской номер

1/05170/77

Количество на модель

4

№

52

Название детали

Прокладка 12,2х18х1,5

Заводской номер

1/02984/60

Количество на модель

2

№

54

Название детали

Прокладка уплотнительная 14х20х1,5

Заводской номер

1/02800/60

Количество на модель

2

№

55

Название детали

Кольцо уплотнительное

Заводской номер

864204

Количество на модель

4

№

60

Название детали

Штуцер 12 проходной

Заводской номер

864814

Количество на модель

3

№

63

Название детали

Штуцер проходной

Заводской номер

864848

Количество на модель

2

№

65

Название детали

Датчик уровня комбинированный с электроподогревателем топлива

Заводской номер

45104110400902

Количество на модель

1

№

90

Название детали

Хомут с червячной резьбой ТОRR0 12-22/9-С7W1

Заводской номер

45104998011090

Количество на модель

4

№

102
