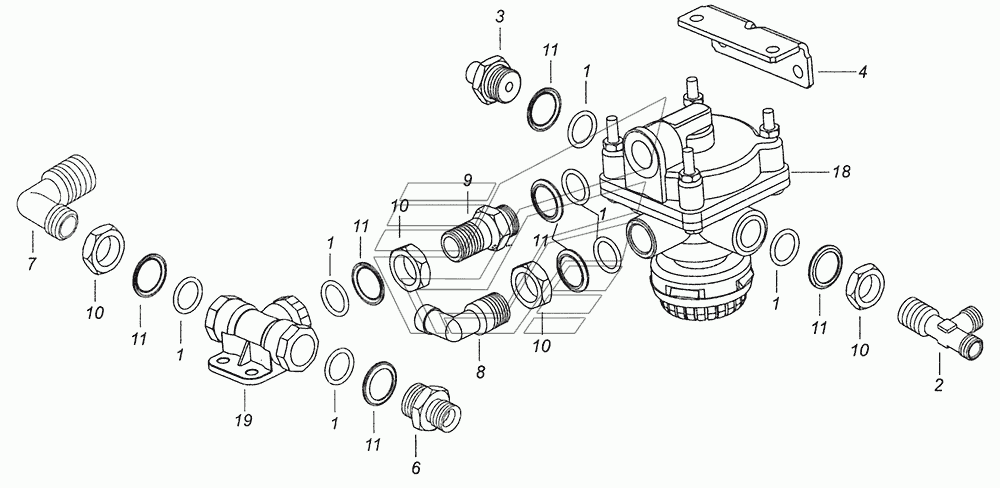

5297-3518005 Ускорительный клапан с соединительной арматурой
100%
Название детали
Кольцо уплотнительное
Заводской номер
740-1003439
Количество на модель
7
№
1
Название детали
Тройник
Заводской номер
5297-3506010
Количество на модель
1
№
2
Название детали
Штуцер ввертной
Заводской номер
5297-3506420
Количество на модель
1
№
3
Название детали
Кронштейн крепления ускорительного клапана
Заводской номер
5320-3518019
Количество на модель
1
№
4
Название детали
Штуцер ввертный
Заводской номер
853974
Количество на модель
1
№
6
Название детали
Угольник ввертный
Заводской номер
861005
Количество на модель
1
№
7
Название детали
Угольник
Заводской номер
861007
Количество на модель
1
№
8
Название детали
Штуцер проходной
Заводской номер
861017
Количество на модель
1
№
9
Название детали
Гайка М22х1,5-6Н
Заводской номер
861021
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
861024
Количество на модель
7
№
11
Название детали
Клапан ускорительный с глушителем
Заводской номер
2233-3518010-20
Количество на модель
1
№
18
Название детали
Клапан двухмагистральный в сборе
Заводской номер
6025-3562010
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо уплотнительное | 740-1003439 | 7 | 7 | 1 | |||
| 2 | Тройник | 5297-3506010 | 1 | 1 | 2 | |||
| 3 | Штуцер ввертной | 5297-3506420 | 1 | 1 | 3 | |||
| 4 | Кронштейн крепления ускорительного клапана | 5320-3518019 | 1 | 1 | 4 | |||
| 6 | Штуцер ввертный | 853974 | 1 | 1 | 6 | |||
| 7 | Угольник ввертный | 861005 | 1 | 1 | 7 | |||
| 8 | Угольник | 861007 | 1 | 1 | 8 | |||
| 9 | Штуцер проходной | 861017 | 1 | 1 | 9 | |||
| 10 | Гайка М22х1,5-6Н | 861021 | 4 | 4 | 10 | |||
| 11 | Шайба | 861024 | 7 | 7 | 11 | |||
| 18 | Клапан ускорительный с глушителем | 2233-3518010-20 | 1 | 1 | 18 | |||
| 19 | Клапан двухмагистральный в сборе | 6025-3562010 | 1 | 1 | 19 |
