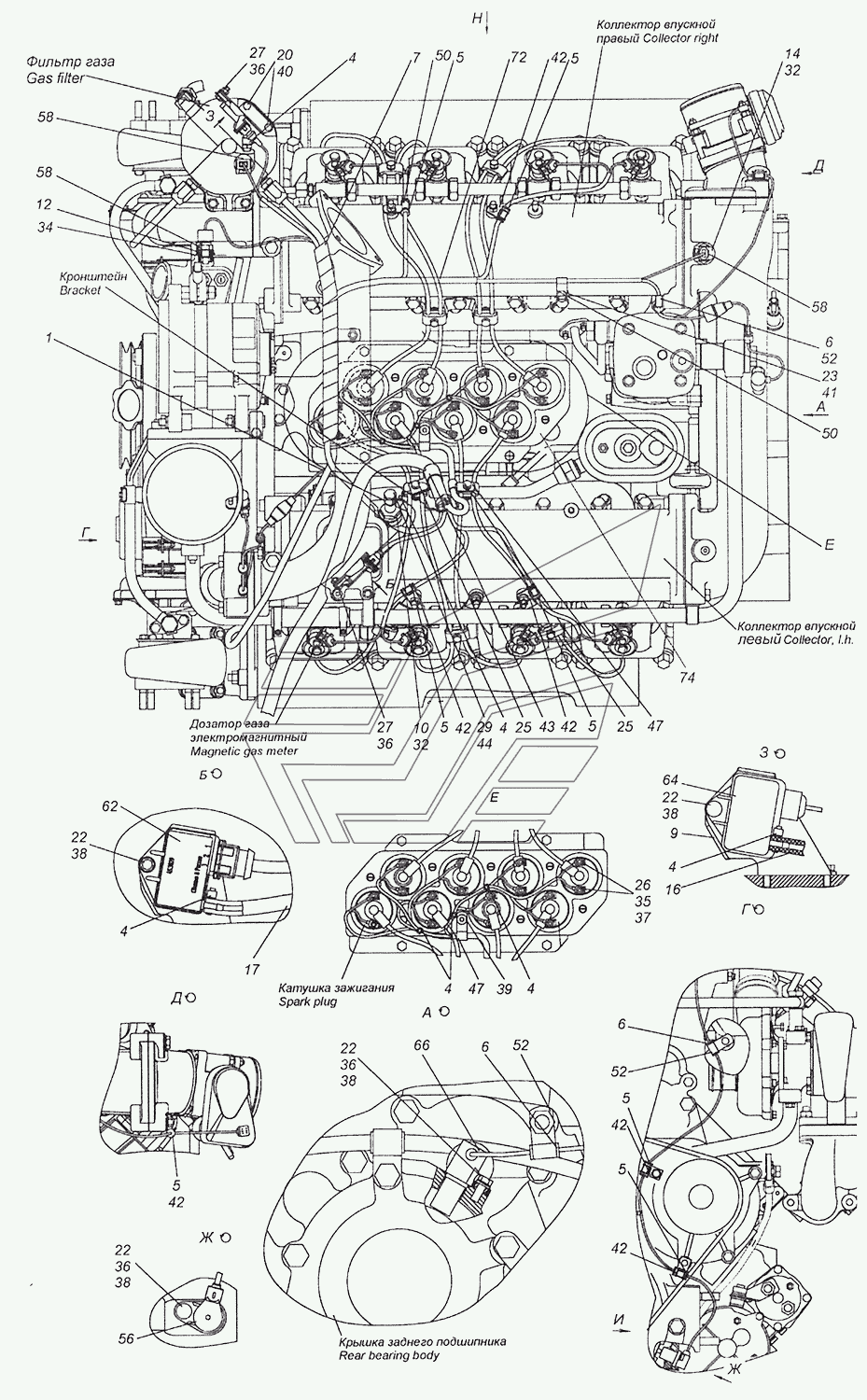

820.61-3724010 Установка жгута проводов
100%
Название детали
Наконечник
Заводской номер
740.1104367
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
53205-3401228
Количество на модель
9
№
4
Название детали
Амортизатор
Заводской номер
740.1022860
Количество на модель
7
№
5
Название детали
Прокладка
Заводской номер
740.3407034
Количество на модель
3
№
6
Название детали
Лента спиральная
Заводской номер
53205-3506431
Количество на модель
1
№
7
Название детали
Кронштейн датчика давления
Заводской номер
820.01-3724105
Количество на модель
1
№
9
Название детали
Переходник
Заводской номер
820.52-3724112
Количество на модель
1
№
10
Название детали
Переходник датчика температуры
Заводской номер
820.52-3724114
Количество на модель
1
№
12
Название детали
Переходник датчика температуры воздуха
Заводской номер
820.52-3724118
Количество на модель
1
№
14
Название детали
Рукав
Заводской номер
820.01-3724120
Количество на модель
1
№
16
Название детали
Рукав
Заводской номер
740.60-3724130
Количество на модель
1
№
17
Название детали
Болт ТЕМ6-6gх12
Заводской номер
1/09020/21
Количество на модель
2
№
20
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
4
№
22
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
4
№
23
Название детали
Болт М8-6gх30
Заводской номер
1/60438/21
Количество на модель
2
№
25
Название детали
Гайка М5-6Н
Заводской номер
1/58964/11
Количество на модель
16
№
26
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
2
№
27
Название детали
Прокладка уплотнительная 10х16х1,5
Заводской номер
1/02844/60
Количество на модель
2
№
29
Название детали
Прокладка
Заводской номер
1/02574/60
Количество на модель
2
№
32
Название детали
Прокладка 22х28х1,5
Заводской номер
1/02634/60
Количество на модель
1
№
34
Название детали
Шайба 5 зубчатая
Заводской номер
1/06153/71
Количество на модель
16
№
35
Название детали
Шайба 6 зубчатая
Заводской номер
1/06154/71
Количество на модель
4
№
36
Название детали
Шайба плоская 5,45х10х1
Заводской номер
1/05193/01
Количество на модель
16
№
37
Название детали
Шайба плоская 6х12х1,5
Заводской номер
1/05194/01
Количество на модель
4
№
38
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
1
№
39
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/73
Количество на модель
2
№
40
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
7
№
41
Название детали
Штуцер проходной
Заводской номер
853936
Количество на модель
6
№
42
Название детали
Хомут 20 специальный
Заводской номер
864411
Количество на модель
1
№
43
Название детали
Болт М10х1,25-6gх23
Заводской номер
870007
Количество на модель
1
№
44
Название детали
Кляммер 13
Заводской номер
870920
Количество на модель
2
№
47
Название детали
Кляммер
Заводской номер
870931
Количество на модель
2
№
50
Название детали
Кляммер
Заводской номер
870935
Количество на модель
3
№
52
Название детали
Датчик синхронизации 23.3847
Заводской номер
4573827055
Количество на модель
1
№
56
Название детали
Датчик температуры 233.3828
Заводской номер
4573825322
Количество на модель
3
№
58
Название детали
Датчик абсолютного давления 45.3829-02
Заводской номер
4573826636
Количество на модель
1
№
62
Название детали
Датчик абсолютного давления
Заводской номер
4573826589
Количество на модель
1
№
64
Название детали
Датчик фазы 25.3847
Заводской номер
4573827087
Количество на модель
1
№
66
Название детали
Жгут низковольтных проводов основной
Заводской номер
45104372404500
Количество на модель
1
№
72
Название детали
Блок управления М20.2-820.53-260
Заводской номер
45104372430500
Количество на модель
1
№
74
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Наконечник | 740.1104367 | 1 | 1 | 1 | |||
| 4 | Хомут | 53205-3401228 | 9 | 9 | 4 | |||
| 5 | Амортизатор | 740.1022860 | 7 | 7 | 5 | |||
| 6 | Прокладка | 740.3407034 | 3 | 3 | 6 | |||
| 7 | Лента спиральная | 53205-3506431 | 1 | 1 | 7 | |||
| 9 | Кронштейн датчика давления | 820.01-3724105 | 1 | 1 | 9 | |||
| 10 | Переходник | 820.52-3724112 | 1 | 1 | 10 | |||
| 12 | Переходник датчика температуры | 820.52-3724114 | 1 | 1 | 12 | |||
| 14 | Переходник датчика температуры воздуха | 820.52-3724118 | 1 | 1 | 14 | |||
| 16 | Рукав | 820.01-3724120 | 1 | 1 | 16 | |||
| 17 | Рукав | 740.60-3724130 | 1 | 1 | 17 | |||
| 20 | Болт ТЕМ6-6gх12 | 1/09020/21 | 2 | 2 | 20 | |||
| 22 | Болт ТЕМ6-6gх16 | 1/09022/21 | 4 | 4 | 22 | |||
| 23 | Болт М8-6gх16 | 1/60432/21 | 4 | 4 | 23 | |||
| 25 | Болт М8-6gх30 | 1/60438/21 | 2 | 2 | 25 | |||
| 26 | Гайка М5-6Н | 1/58964/11 | 16 | 16 | 26 | |||
| 27 | Гайка М6-6Н | 1/58962/11 | 2 | 2 | 27 | |||
| 29 | Прокладка уплотнительная 10х16х1,5 | 1/02844/60 | 2 | 2 | 29 | |||
| 32 | Прокладка | 1/02574/60 | 2 | 2 | 32 | |||
| 34 | Прокладка 22х28х1,5 | 1/02634/60 | 1 | 1 | 34 | |||
| 35 | Шайба 5 зубчатая | 1/06153/71 | 16 | 16 | 35 | |||
| 36 | Шайба 6 зубчатая | 1/06154/71 | 4 | 4 | 36 | |||
| 37 | Шайба плоская 5,45х10х1 | 1/05193/01 | 16 | 16 | 37 | |||
| 38 | Шайба плоская 6х12х1,5 | 1/05194/01 | 4 | 4 | 38 | |||
| 39 | Шайба плоская 6х15х1 | 1/26444/01 | 1 | 1 | 39 | |||
| 40 | Шайба 6 пружинная | 1/05164/73 | 2 | 2 | 40 | |||
| 41 | Шайба 8 пружинная | 1/05166/73 | 7 | 7 | 41 | |||
| 42 | Штуцер проходной | 853936 | 6 | 6 | 42 | |||
| 43 | Хомут 20 специальный | 864411 | 1 | 1 | 43 | |||
| 44 | Болт М10х1,25-6gх23 | 870007 | 1 | 1 | 44 | |||
| 47 | Кляммер 13 | 870920 | 2 | 2 | 47 | |||
| 50 | Кляммер | 870931 | 2 | 2 | 50 | |||
| 52 | Кляммер | 870935 | 3 | 3 | 52 | |||
| 56 | Датчик синхронизации 23.3847 | 4573827055 | 1 | 1 | 56 | |||
| 58 | Датчик температуры 233.3828 | 4573825322 | 3 | 3 | 58 | |||
| 62 | Датчик абсолютного давления 45.3829-02 | 4573826636 | 1 | 1 | 62 | |||
| 64 | Датчик абсолютного давления | 4573826589 | 1 | 1 | 64 | |||
| 66 | Датчик фазы 25.3847 | 4573827087 | 1 | 1 | 66 | |||
| 72 | Жгут низковольтных проводов основной | 45104372404500 | 1 | 1 | 72 | |||
| 74 | Блок управления М20.2-820.53-260 | 45104372430500 | 1 | 1 | 74 |
