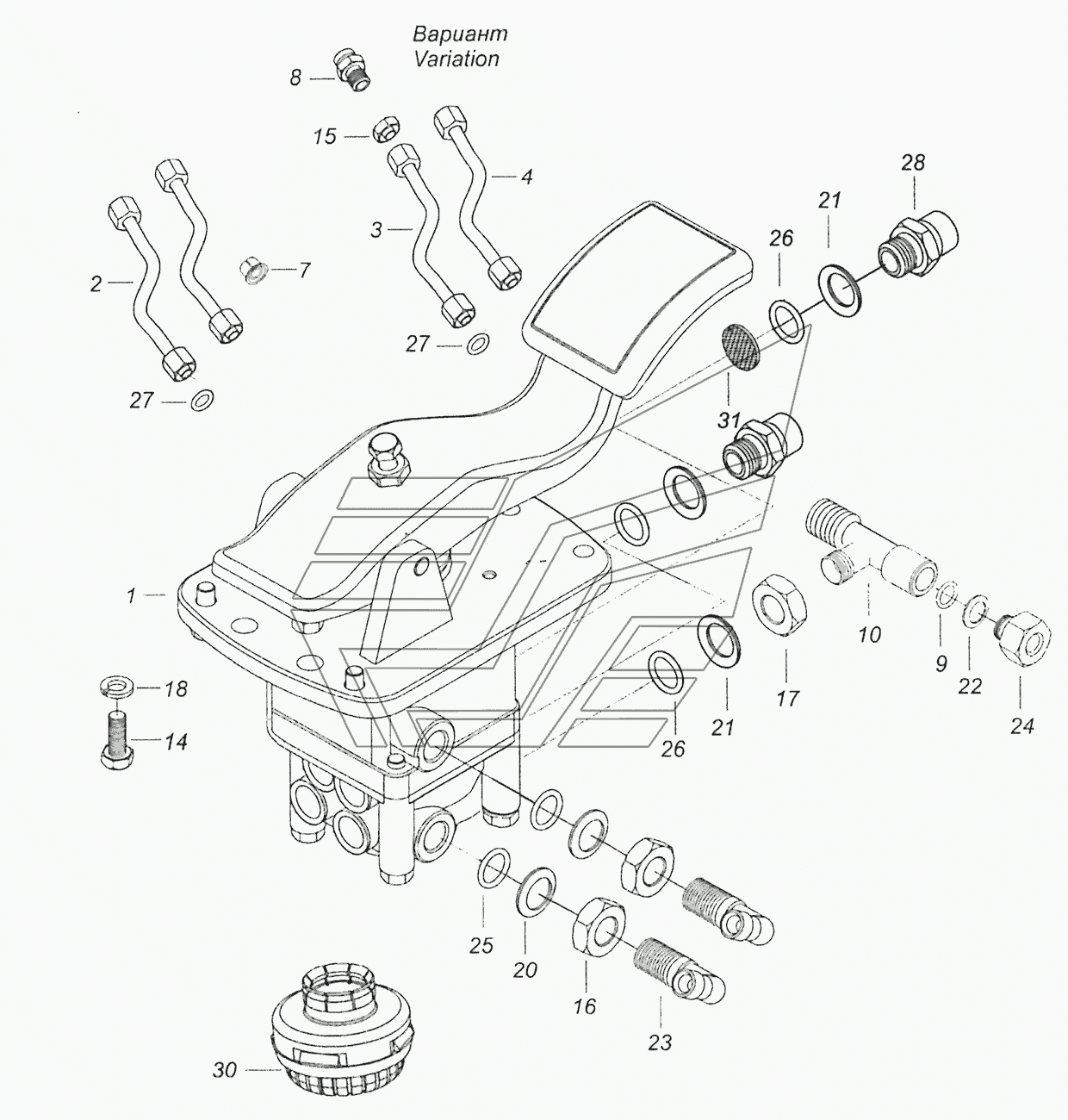

5297-3500014-16 Установка двухсекционного тормозного крана
100%
Название детали
Кран тормозной двухсекционный с педалью
Заводской номер
5297-3514108-16
Количество на модель
1
№
1
Название детали
Трубка подвода воздуха
Заводской номер
53205-3570088
Количество на модель
2
№
2
Название детали
Трубка подвода воздуха
Заводской номер
53205-3570020
Количество на модель
1
№
3
Название детали
Трубка
Заводской номер
53205-3570025
Количество на модель
1
№
4
Название детали
Втулка провода прожектора
Заводской номер
4310-3727285
Количество на модель
2
№
7
Название детали
Переходник
Заводской номер
4308-3506200
Количество на модель
2
№
8
Название детали
Кольцо уплотнительное
Заводской номер
740.1003439
Количество на модель
1
№
9
Название детали
Тройник фланцевый проходной
Заводской номер
6520-3506016
Количество на модель
1
№
10
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
3
№
14
Название детали
Гайка М10х1-6Н низкая
Заводской номер
1/16913/11
Количество на модель
2
№
15
Название детали
Гайка низкая М12х1,5-6Н
Заводской номер
1/07912/11
Количество на модель
2
№
16
Название детали
Гайка низкая М16х1,5-6Н
Заводской номер
1/07914/11
Количество на модель
1
№
17
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
3
№
18
Название детали
Штуцер
Заводской номер
853976
Количество на модель
2
№
19
Название детали
Шайба 10
Заводской номер
861022
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
861023
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
861024
Количество на модель
1
№
22
Название детали
Угольник
Заводской номер
861328
Количество на модель
2
№
23
Название детали
Переходник
Заводской номер
864806
Количество на модель
1
№
24
Название детали
Кольцо уплотнительное
Заводской номер
864204
Количество на модель
2
№
25
Название детали
Кольцо уплотнительное
Заводской номер
864236
Количество на модель
4
№
26
Название детали
Кольцо уплотнительное
Заводской номер
864269
Количество на модель
4
№
27
Название детали
Штуцер ввертный
Заводской номер
864896
Количество на модель
1
№
28
Название детали
Глушитель 8088.00.00.000
Заводской номер
45104350600100
Количество на модель
1
№
30
Название детали
Сетка АДЮИ.305122.002
Заводской номер
45104350600300
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кран тормозной двухсекционный с педалью | 5297-3514108-16 | 1 | 1 | 1 | |||
| 2 | Трубка подвода воздуха | 53205-3570088 | 2 | 2 | 2 | |||
| 3 | Трубка подвода воздуха | 53205-3570020 | 1 | 1 | 3 | |||
| 4 | Трубка | 53205-3570025 | 1 | 1 | 4 | |||
| 7 | Втулка провода прожектора | 4310-3727285 | 2 | 2 | 7 | |||
| 8 | Переходник | 4308-3506200 | 2 | 2 | 8 | |||
| 9 | Кольцо уплотнительное | 740.1003439 | 1 | 1 | 9 | |||
| 10 | Тройник фланцевый проходной | 6520-3506016 | 1 | 1 | 10 | |||
| 14 | Болт М8-6gх20 | 1/60434/21 | 3 | 3 | 14 | |||
| 15 | Гайка М10х1-6Н низкая | 1/16913/11 | 2 | 2 | 15 | |||
| 16 | Гайка низкая М12х1,5-6Н | 1/07912/11 | 2 | 2 | 16 | |||
| 17 | Гайка низкая М16х1,5-6Н | 1/07914/11 | 1 | 1 | 17 | |||
| 18 | Шайба 8 пружинная | 1/05166/77 | 3 | 3 | 18 | |||
| 19 | Штуцер | 853976 | 2 | 2 | 19 | |||
| 20 | Шайба 10 | 861022 | 2 | 2 | 20 | |||
| 21 | Шайба | 861023 | 4 | 4 | 21 | |||
| 22 | Шайба | 861024 | 1 | 1 | 22 | |||
| 23 | Угольник | 861328 | 2 | 2 | 23 | |||
| 24 | Переходник | 864806 | 1 | 1 | 24 | |||
| 25 | Кольцо уплотнительное | 864204 | 2 | 2 | 25 | |||
| 26 | Кольцо уплотнительное | 864236 | 4 | 4 | 26 | |||
| 27 | Кольцо уплотнительное | 864269 | 4 | 4 | 27 | |||
| 28 | Штуцер ввертный | 864896 | 1 | 1 | 28 | |||
| 30 | Глушитель 8088.00.00.000 | 45104350600100 | 1 | 1 | 30 | |||
| 31 | Сетка АДЮИ.305122.002 | 45104350600300 | 2 | 2 | 31 |
