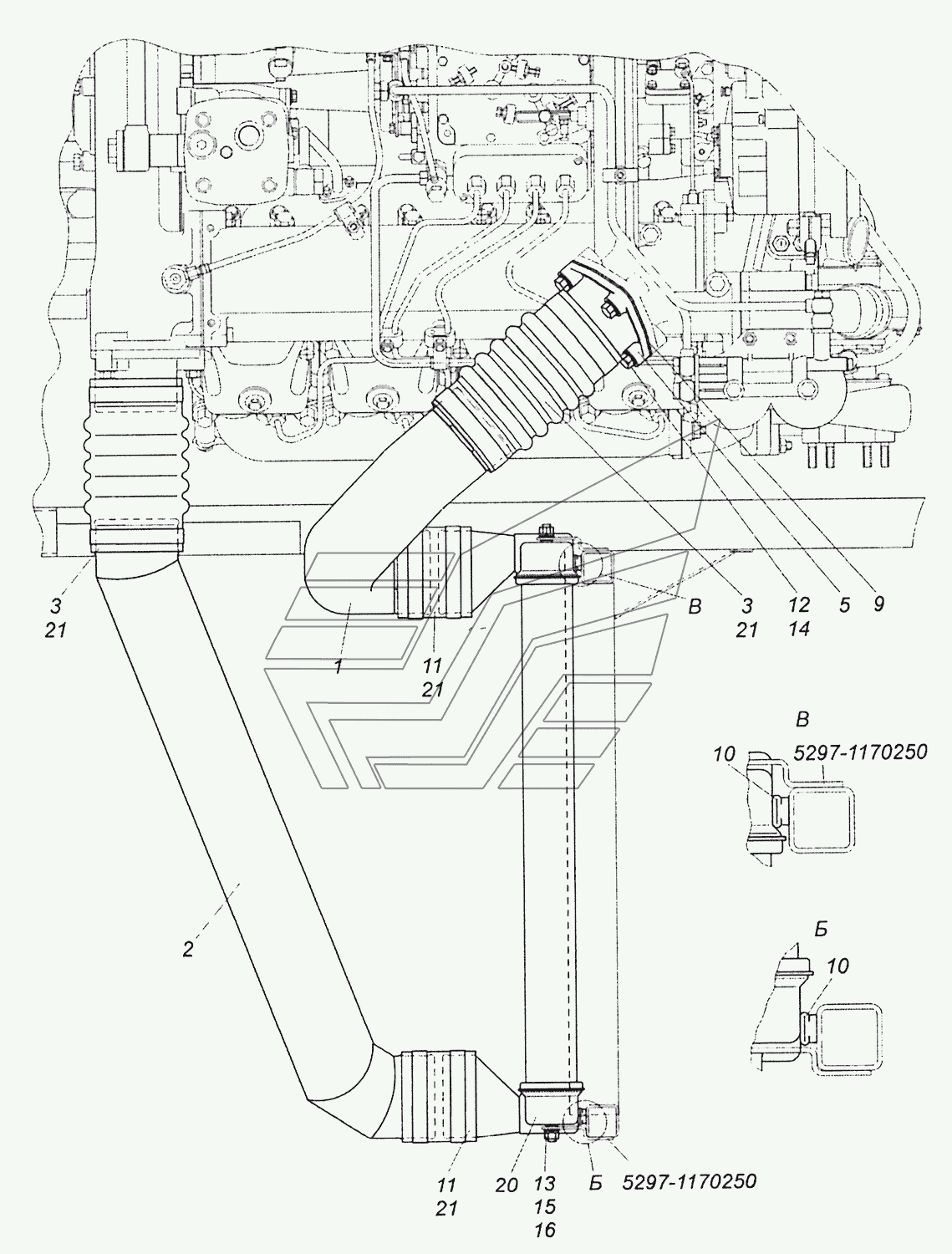

5297-1170000-20 Установка системы охлаждения наддувочного воздуха
100%
Название детали
Труба подводящая в теплообменник
Заводской номер
5297-1170130-20
Количество на модель
1
№
1
Название детали
Труба отводящая от теплообменника
Заводской номер
5297-1170135-20
Количество на модель
1
№
2
Название детали
Рукав 100х112
Заводской номер
53205-1170245
Количество на модель
2
№
3
Название детали
Патрубок отводящий
Заводской номер
5297-1170126
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
5297-1170254
Количество на модель
1
№
9
Название детали
Уплотнитель теплообменника
Заводской номер
5297-1170260
Количество на модель
2
№
10
Название детали
Рукав
Заводской номер
5297-1170265
Количество на модель
2
№
11
Название детали
Болт ТЕМ10х1,25-6gх40
Заводской номер
1/13070/21
Количество на модель
3
№
12
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
13
Название детали
Шайба 10 волнистая
Заводской номер
1/26014/73
Количество на модель
3
№
14
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
4
№
15
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
4
№
16
Название детали
Теплообменник охлаждения наддувочного воздуха
Заводской номер
45104117001500
Количество на модель
1
№
20
Название детали
Хомут TORRO 100-120/12-C7W1
Заводской номер
45104998011590
Количество на модель
8
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба подводящая в теплообменник | 5297-1170130-20 | 1 | 1 | 1 | |||
| 2 | Труба отводящая от теплообменника | 5297-1170135-20 | 1 | 1 | 2 | |||
| 3 | Рукав 100х112 | 53205-1170245 | 2 | 2 | 3 | |||
| 5 | Патрубок отводящий | 5297-1170126 | 1 | 1 | 5 | |||
| 9 | Прокладка | 5297-1170254 | 1 | 1 | 9 | |||
| 10 | Уплотнитель теплообменника | 5297-1170260 | 2 | 2 | 10 | |||
| 11 | Рукав | 5297-1170265 | 2 | 2 | 11 | |||
| 12 | Болт ТЕМ10х1,25-6gх40 | 1/13070/21 | 3 | 3 | 12 | |||
| 13 | Гайка | 1/21647/11 | 4 | 4 | 13 | |||
| 14 | Шайба 10 волнистая | 1/26014/73 | 3 | 3 | 14 | |||
| 15 | Шайба плоская 10,6х18х2 | 1/26386/01 | 4 | 4 | 15 | |||
| 16 | Шайба 10 пружинная | 1/05168/73 | 4 | 4 | 16 | |||
| 20 | Теплообменник охлаждения наддувочного воздуха | 45104117001500 | 1 | 1 | 20 | |||
| 21 | Хомут TORRO 100-120/12-C7W1 | 45104998011590 | 8 | 8 | 21 |
