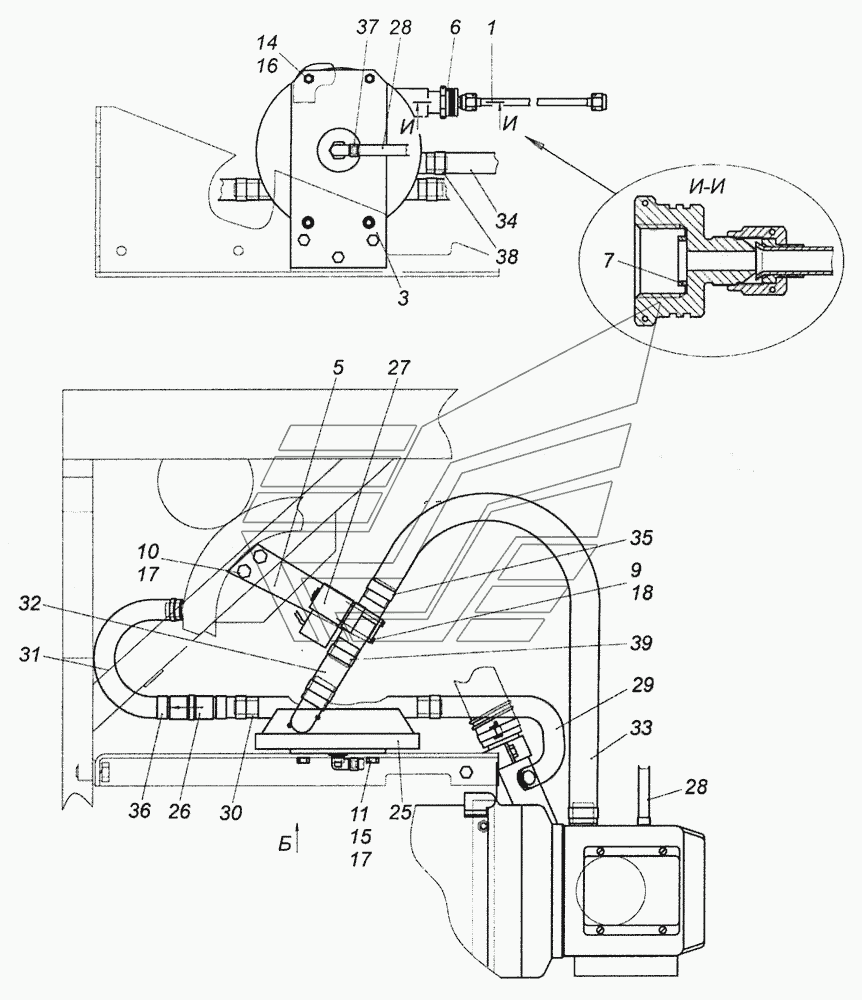

5297-8106510-17 Установка газового оборудования подогревателя NGW300
100%
Название детали
Трубка подвода газа
Заводской номер
5297-8106840-10
Количество на модель
1
№
1
Название детали
Кронштейн редуктора давления
Заводской номер
5297-8106825-17
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
5297-8106830-17
Количество на модель
1
№
5
Название детали
Проходник ввертный
Заводской номер
5297-8106845-17
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
5297-8106846-17
Количество на модель
1
№
7
Название детали
Винт ТС с крестообразным шлицем 10530 М4-6gх10
Заводской номер
1/32719/01
Количество на модель
2
№
9
Название детали
Болт ТЕМ10х 1,25-6gх20
Заводской номер
1/59705/21
Количество на модель
2
№
10
Название детали
Болт М10х1,25-6gх25
Заводской номер
1/59707/31
Количество на модель
3
№
11
Название детали
Гайка М6-6Н
Заводской номер
1/58962/21
Количество на модель
4
№
14
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
3
№
15
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/73
Количество на модель
4
№
16
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
3
№
17
Название детали
Шайба 4 пружинная
Заводской номер
1/11953/73
Количество на модель
2
№
18
Название детали
Редуктор газовый
Заводской номер
45104810610090
Количество на модель
1
№
25
Название детали
Термостат 87748А
Заводской номер
45104810610190
Количество на модель
1
№
26
Название детали
Клапан с задержкой по времени 9005737А
Заводской номер
45104810610290
Количество на модель
1
№
27
Название детали
Воздухопровод
Заводской номер
45104810620090
Количество на модель
1
№
28
Название детали
Рукав подводящий
Заводской номер
45104810620190
Количество на модель
1
№
29
Название детали
Рукав отводящий
Заводской номер
45104810620290
Количество на модель
1
№
30
Название детали
Рукав отводящий
Заводской номер
45104810620390
Количество на модель
1
№
31
Название детали
Шланг армированный подвода газа
Заводской номер
45104810620490
Количество на модель
1
№
32
Название детали
Шланг армированный подвода газа
Заводской номер
45104810620590
Количество на модель
1
№
33
Название детали
Отводной шланг газа
Заводской номер
45104810620690
Количество на модель
1
№
34
Название детали
Хомут
Заводской номер
45104998070090
Количество на модель
2
№
35
Название детали
Хомут
Заводской номер
45104998070190
Количество на модель
6
№
36
Название детали
Хомут
Заводской номер
45104998070290
Количество на модель
2
№
37
Название детали
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1
Заводской номер
45104998011090
Количество на модель
1
№
38
Название детали
Хомут ТОRRО 25-40/12-С7W1
Заводской номер
45104998010790
Количество на модель
2
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка подвода газа | 5297-8106840-10 | 1 | 1 | 1 | |||
| 3 | Кронштейн редуктора давления | 5297-8106825-17 | 1 | 1 | 3 | |||
| 5 | Кронштейн | 5297-8106830-17 | 1 | 1 | 5 | |||
| 6 | Проходник ввертный | 5297-8106845-17 | 1 | 1 | 6 | |||
| 7 | Прокладка | 5297-8106846-17 | 1 | 1 | 7 | |||
| 9 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | 1/32719/01 | 2 | 2 | 9 | |||
| 10 | Болт ТЕМ10х 1,25-6gх20 | 1/59705/21 | 2 | 2 | 10 | |||
| 11 | Болт М10х1,25-6gх25 | 1/59707/31 | 3 | 3 | 11 | |||
| 14 | Гайка М6-6Н | 1/58962/21 | 4 | 4 | 14 | |||
| 15 | Гайка | 1/21647/11 | 3 | 3 | 15 | |||
| 16 | Шайба 6 пружинная | 1/05164/73 | 4 | 4 | 16 | |||
| 17 | Шайба 10 пружинная | 1/05168/73 | 3 | 3 | 17 | |||
| 18 | Шайба 4 пружинная | 1/11953/73 | 2 | 2 | 18 | |||
| 25 | Редуктор газовый | 45104810610090 | 1 | 1 | 25 | |||
| 26 | Термостат 87748А | 45104810610190 | 1 | 1 | 26 | |||
| 27 | Клапан с задержкой по времени 9005737А | 45104810610290 | 1 | 1 | 27 | |||
| 28 | Воздухопровод | 45104810620090 | 1 | 1 | 28 | |||
| 29 | Рукав подводящий | 45104810620190 | 1 | 1 | 29 | |||
| 30 | Рукав отводящий | 45104810620290 | 1 | 1 | 30 | |||
| 31 | Рукав отводящий | 45104810620390 | 1 | 1 | 31 | |||
| 32 | Шланг армированный подвода газа | 45104810620490 | 1 | 1 | 32 | |||
| 33 | Шланг армированный подвода газа | 45104810620590 | 1 | 1 | 33 | |||
| 34 | Отводной шланг газа | 45104810620690 | 1 | 1 | 34 | |||
| 35 | Хомут | 45104998070090 | 2 | 2 | 35 | |||
| 36 | Хомут | 45104998070190 | 6 | 6 | 36 | |||
| 37 | Хомут | 45104998070290 | 2 | 2 | 37 | |||
| 38 | Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 | 45104998011090 | 1 | 1 | 38 | |||
| 39 | Хомут ТОRRО 25-40/12-С7W1 | 45104998010790 | 2 | 2 | 39 |
