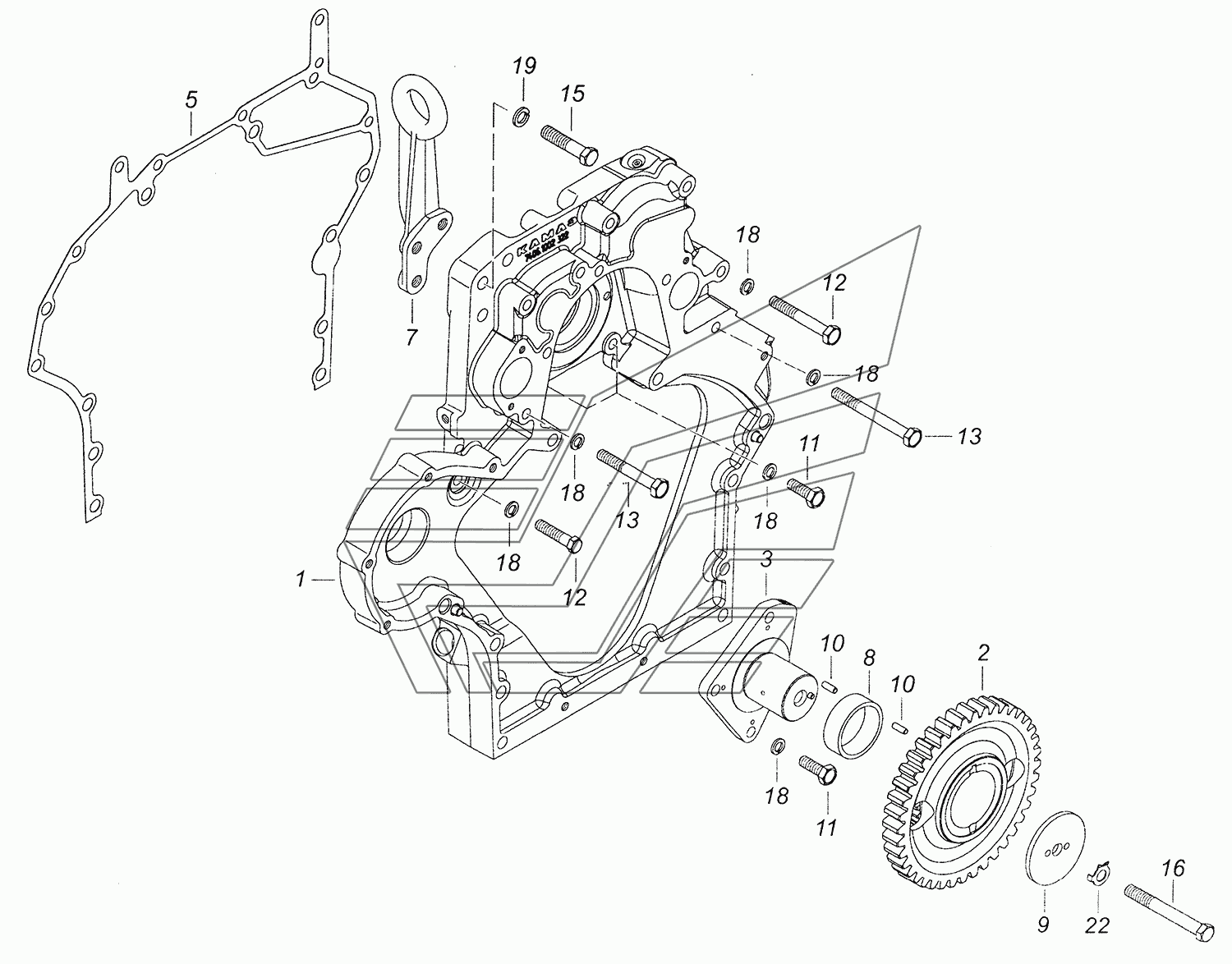

7406.1002003 7406.1002003-10 Установка картера агрегатов
100%
Название детали
Установка картера агрегатов
Заводской номер
7406.1002003
Количество на модель
1
№
Название детали
Установка картера агрегатов
Заводской номер
7406.1002003-10
Количество на модель
1
№
Название детали
Картер агрегатов в сборе
Заводской номер
7406.1002320
Количество на модель
1
№
1
Название детали
Картер агрегатов в сборе
Заводской номер
7406.1002320-10
Количество на модель
1
№
1
Название детали
Шестерня ведущая в сборе
Заводской номер
7406.1029115
Количество на модель
1
№
2
Название детали
Ось ведущей шестерни в сборе
Заводской номер
7406.1029125
Количество на модель
1
№
3
Название детали
Прокладка картера маховика
Заводской номер
740.1002314-10
Количество на модель
1
№
5
Название детали
Рым
Заводской номер
740.1002358
Количество на модель
1
№
7
Название детали
Втулка промежуточная роликов подшипника
Заводской номер
7406.1029036
Количество на модель
1
№
8
Название детали
Шайба упорная
Заводской номер
7406.1029142
Количество на модель
1
№
9
Название детали
Ролик х
Заводской номер
14.1701285
Количество на модель
60
№
10
Название детали
Болт ТЕМ10х1,25-6gх25
Заводской номер
1/59707/21
Количество на модель
5
№
11
Название детали
Болт М10х1,25х45
Заводской номер
1/12347/21
Количество на модель
2
№
12
Название детали
Болт М10х1,25-6gх75
Заводской номер
1/59713/33
Количество на модель
2
№
13
Название детали
Болт М12х1,25-6gx55
Заводской номер
1/55409/21
Количество на модель
3
№
15
Название детали
Болт М12х1,25-6gх100
Заводской номер
1/55416/31
Количество на модель
1
№
16
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
9
№
18
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
3
№
19
Название детали
Шайба замковая 12
Заводской номер
870852
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка картера агрегатов | 7406.1002003 | 1 | 1 | |||||
| Установка картера агрегатов | 7406.1002003-10 | 1 | 1 | |||||
| 1 | Картер агрегатов в сборе | 7406.1002320 | 1 | 1 | 1 | |||
| 1 | Картер агрегатов в сборе | 7406.1002320-10 | 1 | 1 | 1 | |||
| 2 | Шестерня ведущая в сборе | 7406.1029115 | 1 | 1 | 2 | |||
| 3 | Ось ведущей шестерни в сборе | 7406.1029125 | 1 | 1 | 3 | |||
| 5 | Прокладка картера маховика | 740.1002314-10 | 1 | 1 | 5 | |||
| 7 | Рым | 740.1002358 | 1 | 1 | 7 | |||
| 8 | Втулка промежуточная роликов подшипника | 7406.1029036 | 1 | 1 | 8 | |||
| 9 | Шайба упорная | 7406.1029142 | 1 | 1 | 9 | |||
| 10 | Ролик х | 14.1701285 | 60 | 60 | 10 | |||
| 11 | Болт ТЕМ10х1,25-6gх25 | 1/59707/21 | 5 | 5 | 11 | |||
| 12 | Болт М10х1,25х45 | 1/12347/21 | 2 | 2 | 12 | |||
| 13 | Болт М10х1,25-6gх75 | 1/59713/33 | 2 | 2 | 13 | |||
| 15 | Болт М12х1,25-6gx55 | 1/55409/21 | 3 | 3 | 15 | |||
| 16 | Болт М12х1,25-6gх100 | 1/55416/31 | 1 | 1 | 16 | |||
| 18 | Шайба 10 пружинная | 1/05168/73 | 9 | 9 | 18 | |||
| 19 | Шайба 12 пружинная | 1/05170/73 | 3 | 3 | 19 | |||
| 22 | Шайба замковая 12 | 870852 | 1 | 1 | 22 |
