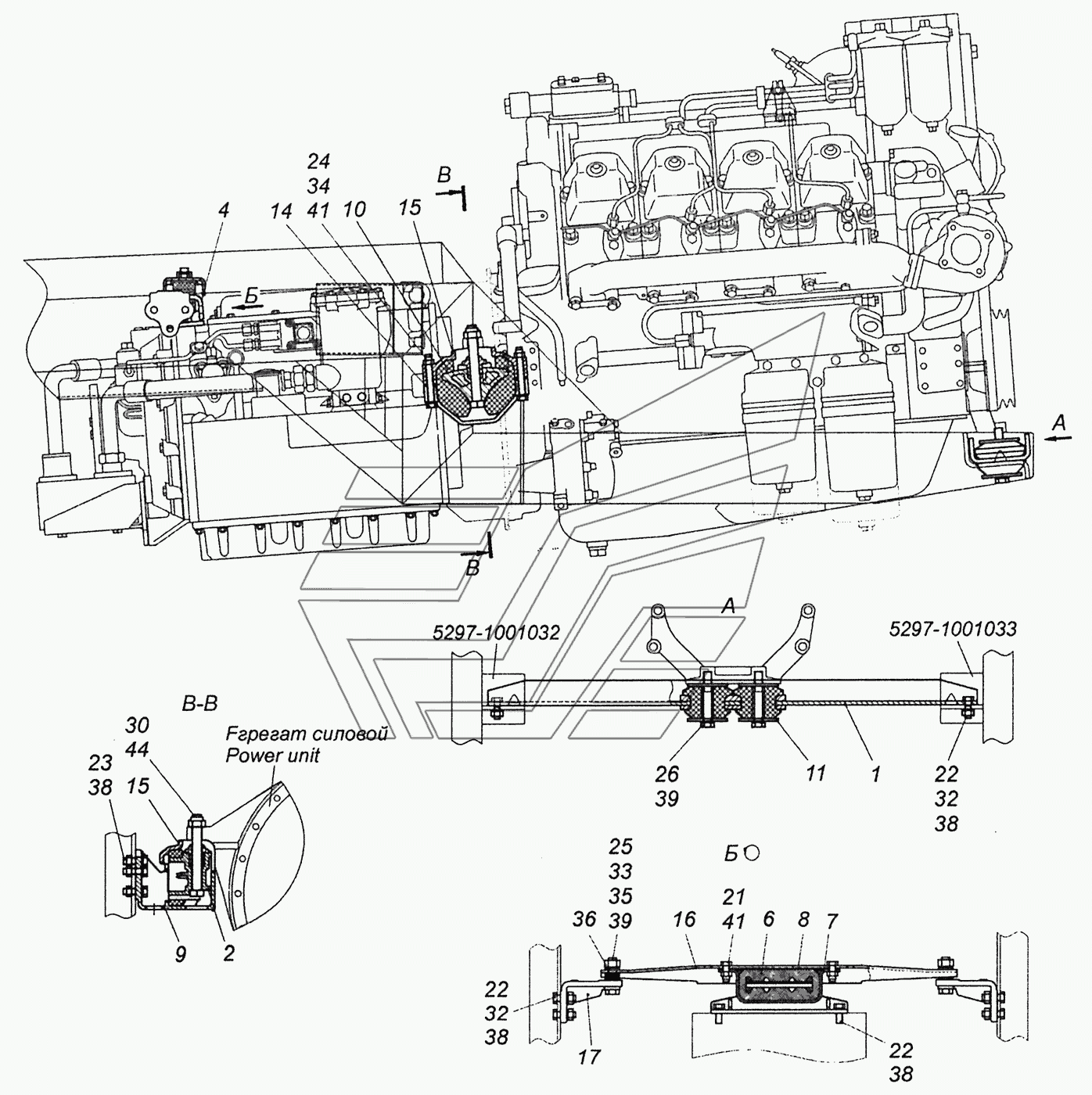

5297-1001001-40 Установка силового агрегата
100%
Название детали
Опора передняя с подушками
Заводской номер
5297-1001009
Количество на модель
1
№
1
Название детали
Башмак задней опоры силового агрегата в сборе
Заводской номер
5320-1001062-10
Количество на модель
2
№
2
Название детали
Кронштейн поддерживающей опоры силового агрегата
Заводской номер
5297-1001133-50
Количество на модель
1
№
4
Название детали
Подушка поддерживающей опоры силового агрегата
Заводской номер
5320-1001179
Количество на модель
1
№
6
Название детали
Обойма подушки поддерживающей опоры силового агрегата
Заводской номер
54112-1001185
Количество на модель
1
№
7
Название детали
Накладка подушки поддерживающей опоры силового агрегата
Заводской номер
5320-1001187
Количество на модель
1
№
8
Название детали
Кронштейн задней опоры силового агрегата
Заводской номер
5320-1001048
Количество на модель
2
№
9
Название детали
Подушка задней опоры силового агрегата
Заводской номер
5320-1001051
Количество на модель
2
№
10
Название детали
Шайба опорная
Заводской номер
53205-1001071
Количество на модель
4
№
11
Название детали
Прокладка регулировочная задней опоры
Заводской номер
5320-1001085
Количество на модель
4
№
14
Название детали
Крышка задней опоры силового агрегата
Заводской номер
5320-1001109
Количество на модель
2
№
15
Название детали
Балка поддерживающей опоры силового агрегата
Заводской номер
5320-1001171
Количество на модель
2
№
16
Название детали
Кронштейн балки поддерживающей опоры силового агрегата
Заводской номер
5320-1001173
Количество на модель
2
№
17
Название детали
Болт ТЕМ12-6gх30
Заводской номер
1/55404/21
Количество на модель
2
№
21
Название детали
Болт ТТЕМ10х1,25-6gх35
Заводской номер
1/55405/21
Количество на модель
10
№
22
Название детали
Болт М12х1,25-6gх40
Заводской номер
1/55406/21
Количество на модель
10
№
23
Название детали
Болт М12х1,25-6gх100
Заводской номер
1/55416/21
Количество на модель
8
№
24
Название детали
Болт ТЕМ16х1,5-6gх60
Заводской номер
1/59811/21
Количество на модель
2
№
25
Название детали
Болт М16х1,5-6gх100
Заводской номер
1/59816/21
Количество на модель
2
№
26
Название детали
Болт ТЕМ20х1,5-6gх160
Заводской номер
1/59903/21
Количество на модель
2
№
30
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
10
№
32
Название детали
Гайка М16х1,5-6Н
Заводской номер
1/21641/11
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
8
№
34
Название детали
Шайба плоская 16х28
Заводской номер
1/05202/01
Количество на модель
14
№
35
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/77
Количество на модель
20
№
38
Название детали
Шайба 16 пружинная
Заводской номер
1/05172/77
Количество на модель
4
№
39
Название детали
Гайка М12х1,25-6Н
Заводской номер
251647
Количество на модель
10
№
41
Название детали
Гайка М20х1,5-6Н
Заводской номер
853528
Количество на модель
2
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора передняя с подушками | 5297-1001009 | 1 | 1 | 1 | |||
| 2 | Башмак задней опоры силового агрегата в сборе | 5320-1001062-10 | 2 | 2 | 2 | |||
| 4 | Кронштейн поддерживающей опоры силового агрегата | 5297-1001133-50 | 1 | 1 | 4 | |||
| 6 | Подушка поддерживающей опоры силового агрегата | 5320-1001179 | 1 | 1 | 6 | |||
| 7 | Обойма подушки поддерживающей опоры силового агрегата | 54112-1001185 | 1 | 1 | 7 | |||
| 8 | Накладка подушки поддерживающей опоры силового агрегата | 5320-1001187 | 1 | 1 | 8 | |||
| 9 | Кронштейн задней опоры силового агрегата | 5320-1001048 | 2 | 2 | 9 | |||
| 10 | Подушка задней опоры силового агрегата | 5320-1001051 | 2 | 2 | 10 | |||
| 11 | Шайба опорная | 53205-1001071 | 4 | 4 | 11 | |||
| 14 | Прокладка регулировочная задней опоры | 5320-1001085 | 4 | 4 | 14 | |||
| 15 | Крышка задней опоры силового агрегата | 5320-1001109 | 2 | 2 | 15 | |||
| 16 | Балка поддерживающей опоры силового агрегата | 5320-1001171 | 2 | 2 | 16 | |||
| 17 | Кронштейн балки поддерживающей опоры силового агрегата | 5320-1001173 | 2 | 2 | 17 | |||
| 21 | Болт ТЕМ12-6gх30 | 1/55404/21 | 2 | 2 | 21 | |||
| 22 | Болт ТТЕМ10х1,25-6gх35 | 1/55405/21 | 10 | 10 | 22 | |||
| 23 | Болт М12х1,25-6gх40 | 1/55406/21 | 10 | 10 | 23 | |||
| 24 | Болт М12х1,25-6gх100 | 1/55416/21 | 8 | 8 | 24 | |||
| 25 | Болт ТЕМ16х1,5-6gх60 | 1/59811/21 | 2 | 2 | 25 | |||
| 26 | Болт М16х1,5-6gх100 | 1/59816/21 | 2 | 2 | 26 | |||
| 30 | Болт ТЕМ20х1,5-6gх160 | 1/59903/21 | 2 | 2 | 30 | |||
| 32 | Гайка М12х1,25-6Н | 1/61015/11 | 10 | 10 | 32 | |||
| 33 | Гайка М16х1,5-6Н | 1/21641/11 | 2 | 2 | 33 | |||
| 34 | Шайба | 1/05200/01 | 8 | 8 | 34 | |||
| 35 | Шайба плоская 16х28 | 1/05202/01 | 14 | 14 | 35 | |||
| 38 | Шайба 12 пружинная | 1/05170/77 | 20 | 20 | 38 | |||
| 39 | Шайба 16 пружинная | 1/05172/77 | 4 | 4 | 39 | |||
| 41 | Гайка М12х1,25-6Н | 251647 | 10 | 10 | 41 | |||
| 44 | Гайка М20х1,5-6Н | 853528 | 2 | 2 | 44 |
