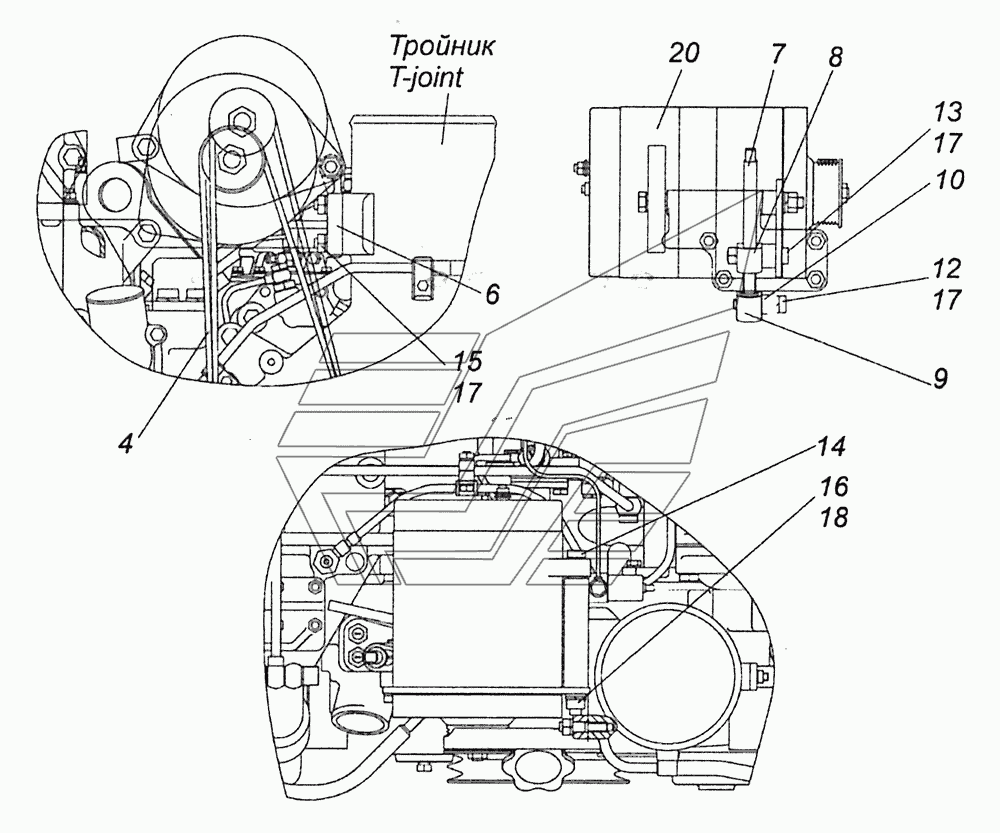

740.30-3701002 Установка генератора
100%
Название детали
Ремень привода генератора и водяного насоса
Заводской номер
740.11-1307170
Количество на модель
1
№
4
Название детали
Кронштейн генератора
Заводской номер
740.30-3701776
Количество на модель
1
№
6
Название детали
Болт натяжной
Заводской номер
740.11-3701790
Количество на модель
1
№
7
Название детали
Упор
Заводской номер
740.11-3701793
Количество на модель
1
№
8
Название детали
Упор
Заводской номер
740.11-3701794
Количество на модель
1
№
9
Название детали
Проставка
Заводской номер
740.30-3701795
Количество на модель
1
№
10
Название детали
Болт М10х1,25-6gх50
Заводской номер
1/13438/31
Количество на модель
2
№
12
Название детали
Болт М12х1,25-6gх65
Заводской номер
1/55411/21
Количество на модель
1
№
13
Название детали
Болт М12х1,25-6gх160
Заводской номер
1/55422/21
Количество на модель
1
№
14
Название детали
Гайка М10х1,25-6Н
Заводской номер
1/21647/21
Количество на модель
4
№
15
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61036/11
Количество на модель
2
№
16
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
6
№
17
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
1
№
18
Название детали
Генератор 2340.3771-152
Заводской номер
4573719646
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Ремень привода генератора и водяного насоса | 740.11-1307170 | 1 | 1 | 4 | |||
| 6 | Кронштейн генератора | 740.30-3701776 | 1 | 1 | 6 | |||
| 7 | Болт натяжной | 740.11-3701790 | 1 | 1 | 7 | |||
| 8 | Упор | 740.11-3701793 | 1 | 1 | 8 | |||
| 9 | Упор | 740.11-3701794 | 1 | 1 | 9 | |||
| 10 | Проставка | 740.30-3701795 | 1 | 1 | 10 | |||
| 12 | Болт М10х1,25-6gх50 | 1/13438/31 | 2 | 2 | 12 | |||
| 13 | Болт М12х1,25-6gх65 | 1/55411/21 | 1 | 1 | 13 | |||
| 14 | Болт М12х1,25-6gх160 | 1/55422/21 | 1 | 1 | 14 | |||
| 15 | Гайка М10х1,25-6Н | 1/21647/21 | 4 | 4 | 15 | |||
| 16 | Гайка М12х1,25-6Н | 1/61036/11 | 2 | 2 | 16 | |||
| 17 | Шайба 10 пружинная | 1/05168/73 | 6 | 6 | 17 | |||
| 18 | Шайба 12 пружинная | 1/05170/73 | 1 | 1 | 18 | |||
| 20 | Генератор 2340.3771-152 | 4573719646 | 1 | 1 | 20 |
