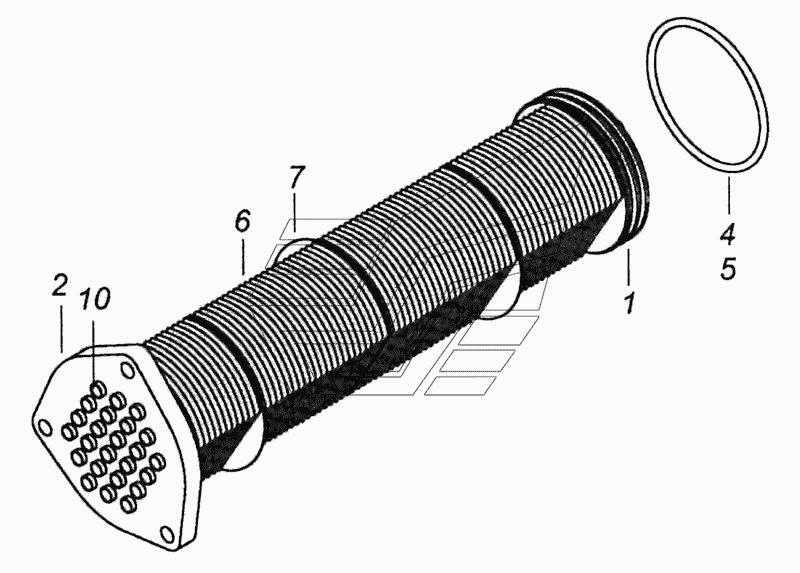

7405-1013210, 7406.1013210, 740.11-1013210, 740.20-1013210 Сердцевина
100%
Название детали
Сердцевина
Заводской номер
7405.1013210
Количество на модель
1
№
Название детали
Сердцевина
Заводской номер
7406.1013210
Количество на модель
1
№
Название детали
Сердцевина в сборе
Заводской номер
740.11-1013210
Количество на модель
1
№
Название детали
Сборка сердечника
Заводской номер
740.20-1013210
Количество на модель
1
№
Название детали
Доска трубная
Заводской номер
7405.1013220
Количество на модель
1
№
1
Название детали
Доска трубная
Заводской номер
740.11-1013220
Количество на модель
1
№
1
Название детали
Доска трубная входная
Заводской номер
7405.1013222
Количество на модель
1
№
2
Название детали
Доска трубная входная
Заводской номер
740.11-1013222
Количество на модель
1
№
2
Название детали
Кольцо уплотнительное
Заводской номер
7406.1013274
Количество на модель
2
№
4
Название детали
Кольцо уплотнительное
Заводской номер
7406.1013274-01
Количество на модель
2
№
5
Название детали
Пластина охлаждающая
Заводской номер
7405.1013265
Количество на модель
308
№
6
Название детали
Пластина промежуточная
Заводской номер
7405.1013266
Количество на модель
3
№
7
Название детали
Трубка
Заводской номер
7405.1013271
Количество на модель
24
№
10
Название детали
Трубка
Заводской номер
7406.1013271
Количество на модель
24
№
10
Название детали
Трубка
Заводской номер
740.11-1013271
Количество на модель
24
№
10
Название детали
Трубка
Заводской номер
740.20-1013271
Количество на модель
24
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сердцевина | 7405.1013210 | 1 | 1 | |||||
| Сердцевина | 7406.1013210 | 1 | 1 | |||||
| Сердцевина в сборе | 740.11-1013210 | 1 | 1 | |||||
| Сборка сердечника | 740.20-1013210 | 1 | 1 | |||||
| 1 | Доска трубная | 7405.1013220 | 1 | 1 | 1 | |||
| 1 | Доска трубная | 740.11-1013220 | 1 | 1 | 1 | |||
| 2 | Доска трубная входная | 7405.1013222 | 1 | 1 | 2 | |||
| 2 | Доска трубная входная | 740.11-1013222 | 1 | 1 | 2 | |||
| 4 | Кольцо уплотнительное | 7406.1013274 | 2 | 2 | 4 | |||
| 5 | Кольцо уплотнительное | 7406.1013274-01 | 2 | 2 | 5 | |||
| 6 | Пластина охлаждающая | 7405.1013265 | 308 | 308 | 6 | |||
| 7 | Пластина промежуточная | 7405.1013266 | 3 | 3 | 7 | |||
| 10 | Трубка | 7405.1013271 | 24 | 24 | 10 | |||
| 10 | Трубка | 7406.1013271 | 24 | 24 | 10 | |||
| 10 | Трубка | 740.11-1013271 | 24 | 24 | 10 | |||
| 10 | Трубка | 740.20-1013271 | 24 | 24 | 10 |
