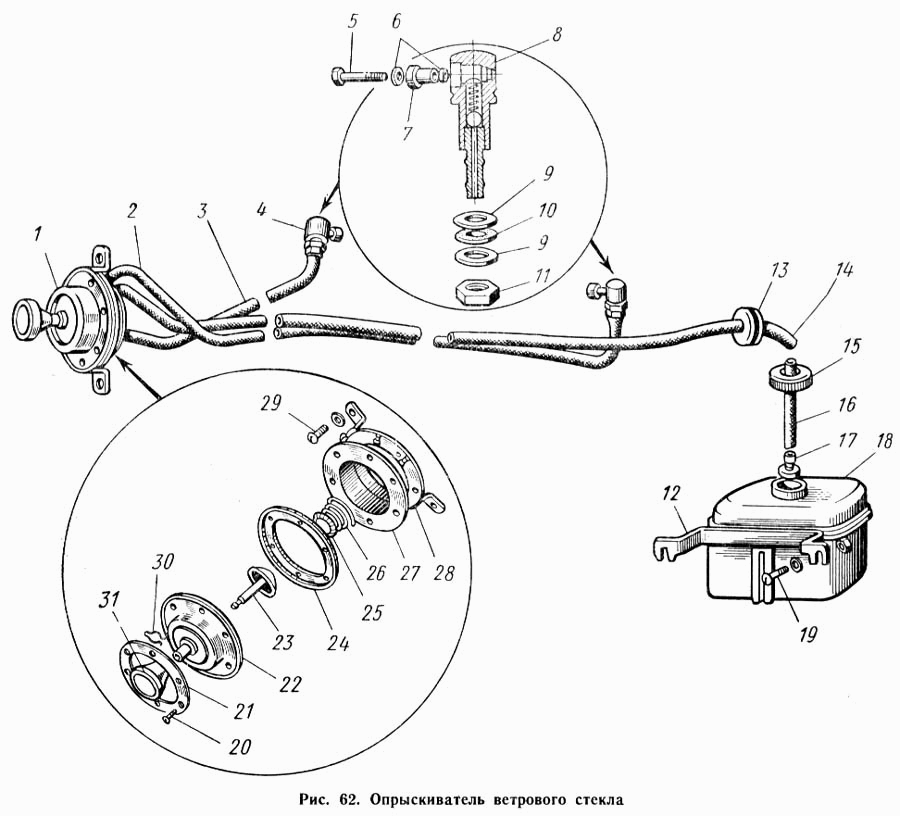

Опрыскиватель ветрового стекла
100%
Название детали
Гайка М6
Заводской номер
250608-П8
Количество на модель
2
№
Название детали
Корпус насоса опрыскивателя ветрового стекла в сборе
Заводской номер
13-5208012
Количество на модель
1
№
Название детали
Шайба 8
Заводской номер
252038-П8
Количество на модель
2
№
Название детали
Шайба 6 пружинная
Заводской номер
252174-П8
Количество на модель
2
№
Название детали
Насос опрыскивателя ветрового стекла в сборе
Заводской номер
52-5208010
Количество на модель
1
№
1
Название детали
Шланг выпускной опрыскивателя правый
Заводской номер
21-5208096-Б
Количество на модель
1
№
2
Название детали
Шланг опрыскивателя ветрового стекла выпускной левый
Заводской номер
32-5209104-Б1
Количество на модель
1
№
3
Название детали
Жиклер опрыскивателя в сборе
Заводской номер
13-5208064
Количество на модель
2
№
4
Название детали
Винт специальный
Заводской номер
13-5208160
Количество на модель
2
№
5
Название детали
Шайба жиклера
Заводской номер
13-5208078
Количество на модель
4
№
6
Название детали
Жиклер омывателя ветрового стекла
Заводской номер
13-5208076
Количество на модель
2
№
7
Название детали
Корпус жиклера в сборе
Заводской номер
13-5208070
Количество на модель
2
№
8
Название детали
Шайба 10
Заводской номер
293304-П13
Количество на модель
2
№
9
Название детали
Шайба 10 плоская
Заводской номер
293304-П8
Количество на модель
2
№
9
Название детали
Шайба 10
Заводской номер
51Б-3816158
Количество на модель
2
№
10
Название детали
Гайка М10х1
Заводской номер
250613-П8
Количество на модель
2
№
11
Название детали
Держатель бачка опрыскивателя в сборе
Заводской номер
52-5208170
Количество на модель
1
№
12
Название детали
Втулка уплотнительная
Заводской номер
21-5208150
Количество на модель
1
№
13
Название детали
Шланг опрыскивателя ветрового стекла впускной
Заводской номер
21-5208094-Б
Количество на модель
1
№
14
Название детали
Пробка бачка омывателя
Заводской номер
13-5208124-Б
Количество на модель
1
№
15
Название детали
Шланг
Заводской номер
13-5208154
Количество на модель
1
№
16
Название детали
Клапан впускной с фильтром в сборе
Заводской номер
21-5208087-А
Количество на модель
1
№
17
Название детали
Бачок опрыскивателя ветрового стекла
Заводской номер
13-5208104-Б1
Количество на модель
1
№
18
Название детали
Болт М6х1х14
Заводской номер
210031-П8
Количество на модель
2
№
19
Название детали
Винт М4Х10 крепления крышки насоса
Заводской номер
220051-П8
Количество на модель
6
№
20
Название детали
Кольцо крышки насоса
Заводской номер
72-5208032
Количество на модель
1
№
21
Название детали
Крышка насоса опрыскивателя ветрового стекла в сборе
Заводской номер
21-5208024-Б
Количество на модель
1
№
22
Название детали
Шток насоса в сборе
Заводской номер
21-5208048
Количество на модель
1
№
23
Название детали
Диафрагма насоса
Заводской номер
72-5208042
Количество на модель
1
№
24
Название детали
Колпачок пружины диафрагмы насоса
Заводской номер
72-5208046
Количество на модель
1
№
25
Название детали
Пружина диафрагмы насоса
Заводской номер
72-5208044
Количество на модель
1
№
26
Название детали
Корпус насоса опрыскивателя ветрового стекла
Заводской номер
13-5208014
Количество на модель
1
№
27
Название детали
Кольцо корпуса насоса
Заводской номер
52-5208036
Количество на модель
1
№
28
Название детали
Винт М6х1х12 крепления держателя уплотнителя
Заводской номер
220103-П8
Количество на модель
2
№
29
Название детали
Скоба педали насоса
Заводской номер
72-5208056
Количество на модель
1
№
30
Название детали
Педаль насоса
Заводской номер
72-5208054
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гайка М6 | 250608-П8 | 2 | 2 | |||||
| Корпус насоса опрыскивателя ветрового стекла в сборе | 13-5208012 | 1 | 1 | |||||
| Шайба 8 | 252038-П8 | 2 | 2 | |||||
| Шайба 6 пружинная | 252174-П8 | 2 | 2 | |||||
| 1 | Насос опрыскивателя ветрового стекла в сборе | 52-5208010 | 1 | 1 | 1 | |||
| 2 | Шланг выпускной опрыскивателя правый | 21-5208096-Б | 1 | 1 | 2 | |||
| 3 | Шланг опрыскивателя ветрового стекла выпускной левый | 32-5209104-Б1 | 1 | 1 | 3 | |||
| 4 | Жиклер опрыскивателя в сборе | 13-5208064 | 2 | 2 | 4 | |||
| 5 | Винт специальный | 13-5208160 | 2 | 2 | 5 | |||
| 6 | Шайба жиклера | 13-5208078 | 4 | 4 | 6 | |||
| 7 | Жиклер омывателя ветрового стекла | 13-5208076 | 2 | 2 | 7 | |||
| 8 | Корпус жиклера в сборе | 13-5208070 | 2 | 2 | 8 | |||
| 9 | Шайба 10 | 293304-П13 | 2 | 2 | 9 | |||
| 9 | Шайба 10 плоская | 293304-П8 | 2 | 2 | 9 | |||
| 10 | Шайба 10 | 51Б-3816158 | 2 | 2 | 10 | |||
| 11 | Гайка М10х1 | 250613-П8 | 2 | 2 | 11 | |||
| 12 | Держатель бачка опрыскивателя в сборе | 52-5208170 | 1 | 1 | 12 | |||
| 13 | Втулка уплотнительная | 21-5208150 | 1 | 1 | 13 | |||
| 14 | Шланг опрыскивателя ветрового стекла впускной | 21-5208094-Б | 1 | 1 | 14 | |||
| 15 | Пробка бачка омывателя | 13-5208124-Б | 1 | 1 | 15 | |||
| 16 | Шланг | 13-5208154 | 1 | 1 | 16 | |||
| 17 | Клапан впускной с фильтром в сборе | 21-5208087-А | 1 | 1 | 17 | |||
| 18 | Бачок опрыскивателя ветрового стекла | 13-5208104-Б1 | 1 | 1 | 18 | |||
| 19 | Болт М6х1х14 | 210031-П8 | 2 | 2 | 19 | |||
| 20 | Винт М4Х10 крепления крышки насоса | 220051-П8 | 6 | 6 | 20 | |||
| 21 | Кольцо крышки насоса | 72-5208032 | 1 | 1 | 21 | |||
| 22 | Крышка насоса опрыскивателя ветрового стекла в сборе | 21-5208024-Б | 1 | 1 | 22 | |||
| 23 | Шток насоса в сборе | 21-5208048 | 1 | 1 | 23 | |||
| 24 | Диафрагма насоса | 72-5208042 | 1 | 1 | 24 | |||
| 25 | Колпачок пружины диафрагмы насоса | 72-5208046 | 1 | 1 | 25 | |||
| 26 | Пружина диафрагмы насоса | 72-5208044 | 1 | 1 | 26 | |||
| 27 | Корпус насоса опрыскивателя ветрового стекла | 13-5208014 | 1 | 1 | 27 | |||
| 28 | Кольцо корпуса насоса | 52-5208036 | 1 | 1 | 28 | |||
| 29 | Винт М6х1х12 крепления держателя уплотнителя | 220103-П8 | 2 | 2 | 29 | |||
| 30 | Скоба педали насоса | 72-5208056 | 1 | 1 | 30 | |||
| 31 | Педаль насоса | 72-5208054 | 1 | 1 | 31 |
