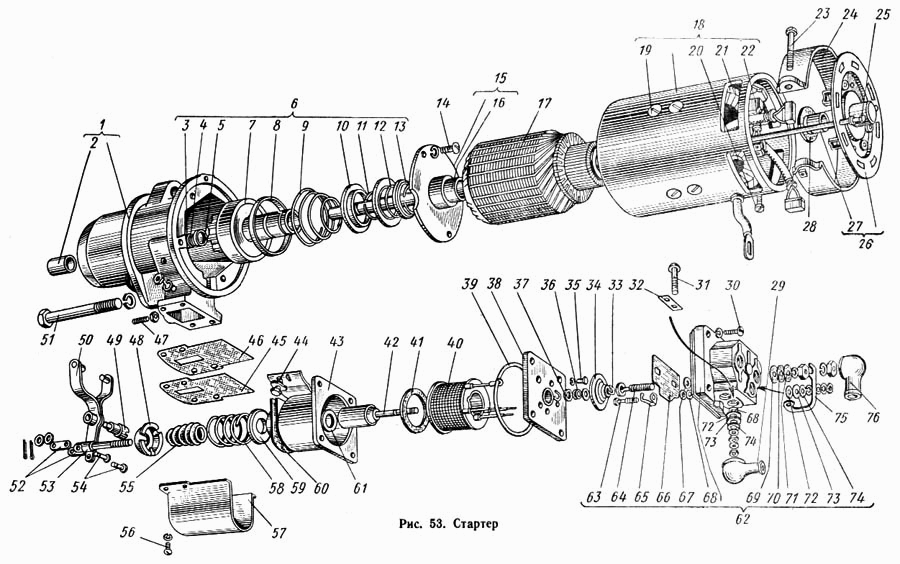

Стартер
100%
Название детали
Гайка
Заводской номер
8Х-1531
Количество на модель
1
№
Название детали
Шайба 5Т пружинная
Заводской номер
М11-41081
Количество на модель
6
№
Название детали
Шайба Л
Заводской номер
МХ-0246
Количество на модель
3
№
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012
Количество на модель
4
№
Название детали
Шайба 6Т пружинная
Заводской номер
Х-1482
Количество на модель
1
№
Название детали
Шайба 5Т пружинная
Заводской номер
Х-4001
Количество на модель
2
№
Название детали
Шайба пружинная
Заводской номер
Х1482
Количество на модель
2
№
Название детали
Шайба 12Л ОСТ 37.001.115-75
Заводской номер
252157-П2
Количество на модель
2
№
Название детали
Шплинт
Заводской номер
Х9-10-81Д
Количество на модель
2
№
Название детали
Щетка изолированная
Заводской номер
1-МАФ-12А
Количество на модель
2
№
Название детали
Шайба замковая
Заводской номер
МХ-0287
Количество на модель
2
№
Название детали
Шайба
Заводской номер
Х3-19-40Д
Количество на модель
№
Название детали
Гайка М6
Заводской номер
8Х-1533
Количество на модель
1
№
Название детали
Гайка
Заводской номер
8Х-1537
Количество на модель
3
№
Название детали
Гайка М5
Заводской номер
М11-90118
Количество на модель
1
№
Название детали
Кожух
Заводской номер
РС130-3708861
Количество на модель
1
№
Название детали
Коллектор
Заводской номер
СТ130Б-3708220
Количество на модель
1
№
Название детали
Реле стартера
Заводской номер
РС130-3708800
Количество на модель
1
№
Название детали
Шайба
Заводской номер
8Х-1496
Количество на модель
2
№
Название детали
Шайба
Заводской номер
МХ-0550
Количество на модель
2
№
Название детали
Крышка со стороны привода в сборе
Заводской номер
СТ130Б-3708400
Количество на модель
1
№
1
Название детали
Вкладыш
Заводской номер
СЛ138-88
Количество на модель
1
№
2
Название детали
Шайба упорная
Заводской номер
СТ4-3708006
Количество на модель
1
№
3
Название детали
Кольцо замковое
Заводской номер
СТ4-3708007
Количество на модель
1
№
4
Название детали
Кольцо упорное
Заводской номер
СТ14-3708005
Количество на модель
1
№
5
Название детали
Привод в сборе
Заводской номер
СТ130Б-3708600
Количество на модель
1
№
6
Название детали
Втулка направляющая с шестерней в сборе
Заводской номер
СТ130Б-3708610
Количество на модель
1
№
7
Название детали
Чашка привода стартера упорная большая
Заводской номер
СТ21-3708608
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
СТ21-3708603
Количество на модель
1
№
9
Название детали
Втулка отводки
Заводской номер
СТ21-3708601
Количество на модель
2
№
10
Название детали
Кольцо запорное
Заводской номер
СТ21-3708602
Количество на модель
2
№
11
Название детали
Пружина
Заводской номер
СТ21-3708604
Количество на модель
1
№
12
Название детали
Чашка
Заводской номер
СТ21-3708606
Количество на модель
1
№
13
Название детали
Винт крепленая панели
Заводской номер
МХ-0097
Количество на модель
2
№
14
Название детали
Держатель подшипника в сборе
Заводской номер
СТ8-3708050
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
СТ8-3708052
Количество на модель
1
№
16
Название детали
Якорь в сборе
Заводской номер
СТ130Б-3708200
Количество на модель
1
№
17
Название детали
Корпус стартера в сборе
Заводской номер
СТ130Б-3708100
Количество на модель
1
№
18
Название детали
Винт крепления полюса
Заводской номер
Х1-9449
Количество на модель
8
№
19
Название детали
Винт крепления щетки
Заводской номер
8Х-1580
Количество на модель
2
№
20
Название детали
Катушка в сборе
Заводской номер
СТ130Б-3708110
Количество на модель
1
№
21
Название детали
Щетка неизолированная
Заводской номер
1-МАФ-13
Количество на модель
2
№
22
Название детали
Винт ленты стяжной
Заводской номер
МХ-0139
Количество на модель
1
№
23
Название детали
Лента защитная
Заводской номер
СТ130Б-3708041
Количество на модель
1
№
24
Название детали
Шпилька стяжная
Заводской номер
Г12-3708080
Количество на модель
2
№
25
Название детали
Крышка со стороны коллектора в сборе
Заводской номер
СТ130-3708300
Количество на модель
1
№
26
Название детали
Вкладыш
Заводской номер
1-М3-40А
Количество на модель
1
№
27
Название детали
Шайба упорная
Заводской номер
1-М0-54
Количество на модель
1
№
28
Название детали
Наконечник резиновый
Заводской номер
СТО6-3708002
Количество на модель
3
№
29
Название детали
Винт
Заводской номер
МХ-0840
Количество на модель
4
№
30
Название детали
Болт клеммы К
Заводской номер
МХ-0799
Количество на модель
2
№
31
Название детали
прокладка
Заводской номер
РС14-3708108
Количество на модель
1
№
32
Название детали
Скоба
Заводской номер
РС40-6504152
Количество на модель
2
№
33
Название детали
Диск включения стартера (контактный) в сборе
Заводской номер
РС6-3708030
Количество на модель
1
№
34
Название детали
Винт
Заводской номер
МХ-1018
Количество на модель
1
№
35
Название детали
Пружина
Заводской номер
РС14-3708007
Количество на модель
1
№
36
Название детали
Чашка
Заводской номер
РС130-3708804
Количество на модель
1
№
37
Название детали
Сердечник в сборе
Заводской номер
РС14-3708140-Г
Количество на модель
1
№
38
Название детали
Кольцо уплотнительное
Заводской номер
РС14-3708009-Г
Количество на модель
2
№
39
Название детали
Катушка реле в сборе
Заводской номер
РС14-3708120
Количество на модель
1
№
40
Название детали
Кольцо войлочное
Заводской номер
МХ-622 или МХ-0887
Количество на модель
№
41
Название детали
Якорь в сборе
Заводской номер
РС130-3708810
Количество на модель
1
№
42
Название детали
Ярмо в сборе
Заводской номер
РС130-3708850
Количество на модель
1
№
43
Название детали
Болт крепления реле к корпусу стартера
Заводской номер
МХ-0032
Количество на модель
2
№
44
Название детали
Прокладка
Заводской номер
СТ130Б-3708015
Количество на модель
1
№
45
Название детали
Прокладка
Заводской номер
СТ130Б-3708017
Количество на модель
1
№
46
Название детали
Винт установки (регулировки) шестерни привода
Заводской номер
М11-40991
Количество на модель
1
№
47
Название детали
Чашка
Заводской номер
РС130-3708801
Количество на модель
1
№
48
Название детали
Ось рычага включения привода
Заводской номер
СТ21-3708014
Количество на модель
1
№
49
Название детали
Рычаг привода в сборе
Заводской номер
СТ130Б-3708020
Количество на модель
1
№
50
Название детали
Болт М12х95 крепления стартера
Заводской номер
200378-П8
Количество на модель
2
№
51
Название детали
Серьга
Заводской номер
РС14-3708022
Количество на модель
2
№
52
Название детали
Винт регулировочный
Заводской номер
РС130-3708821
Количество на модель
1
№
53
Название детали
Штифт
Заводской номер
СТ21-3708002
Количество на модель
2
№
54
Название детали
Сильфон
Заводской номер
РС130-3708803
Количество на модель
1
№
55
Название детали
Винт крепления вывода диода к соединительной панели
Заводской номер
8Х-1548
Количество на модель
4
№
56
Название детали
Кожух защитный
Заводской номер
СТ130Б-3708016
Количество на модель
1
№
57
Название детали
Пружина
Заводской номер
РС14-3708004
Количество на модель
1
№
58
Название детали
Чашка
Заводской номер
РС130-3708802
Количество на модель
1
№
59
Название детали
прокладка
Заводской номер
СТ21-3708007
Количество на модель
1
№
60
Название детали
Шайба
Заводской номер
РС130-3708805
Количество на модель
1
№
61
Название детали
Кожух в сборе
Заводской номер
РС130-3708860
Количество на модель
1
№
62
Название детали
Болт
Заводской номер
МХ-0994
Количество на модель
1
№
63
Название детали
Болт контактный
Заводской номер
РС14-3708032-Г
Количество на модель
2
№
64
Название детали
Контакт гибкий
Заводской номер
РС14-3708035
Количество на модель
1
№
65
Название детали
Прокладка изоляционная
Заводской номер
РС14-3708033
Количество на модель
1
№
66
Название детали
Шайба изоляционная
Заводской номер
1-ВР-7
Количество на модель
2
№
67
Название детали
Шайба изоляционная
Заводской номер
МХ-0554
Количество на модель
4
№
68
Название детали
Резиновая шайба
Заводской номер
МХ-0913
Количество на модель
2
№
69
Название детали
Шайба изоляционная
Заводской номер
МХ-0911
Количество на модель
2
№
70
Название детали
Шайба
Заводской номер
МХ-1061
Количество на модель
2
№
71
Название детали
Шайба
Заводской номер
МХ-0912
Количество на модель
3
№
72
Название детали
Шайба изоляционная
Заводской номер
МХ-0836
Количество на модель
3
№
73
Название детали
Шайба
Заводской номер
МХ-1074
Количество на модель
3
№
74
Название детали
Перемычка
Заводской номер
РС14-3708006
Количество на модель
1
№
75
Название детали
Наконечник резиновый
Заводской номер
СТО6-3708003
Количество на модель
2
№
76
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гайка | 8Х-1531 | 1 | 1 | |||||
| Шайба 5Т пружинная | М11-41081 | 6 | 6 | |||||
| Шайба Л | МХ-0246 | 3 | 3 | |||||
| Шайба 4 пружинная | Х-1012 | 4 | 4 | |||||
| Шайба 6Т пружинная | Х-1482 | 1 | 1 | |||||
| Шайба 5Т пружинная | Х-4001 | 2 | 2 | |||||
| Шайба пружинная | Х1482 | 2 | 2 | |||||
| Шайба 12Л ОСТ 37.001.115-75 | 252157-П2 | 2 | 2 | |||||
| Шплинт | Х9-10-81Д | 2 | 2 | |||||
| Щетка изолированная | 1-МАФ-12А | 2 | 2 | |||||
| Шайба замковая | МХ-0287 | 2 | 2 | |||||
| Шайба | Х3-19-40Д | |||||||
| Гайка М6 | 8Х-1533 | 1 | 1 | |||||
| Гайка | 8Х-1537 | 3 | 3 | |||||
| Гайка М5 | М11-90118 | 1 | 1 | |||||
| Кожух | РС130-3708861 | 1 | 1 | |||||
| Коллектор | СТ130Б-3708220 | 1 | 1 | |||||
| Реле стартера | РС130-3708800 | 1 | 1 | |||||
| Шайба | 8Х-1496 | 2 | 2 | |||||
| Шайба | МХ-0550 | 2 | 2 | |||||
| 1 | Крышка со стороны привода в сборе | СТ130Б-3708400 | 1 | 1 | 1 | |||
| 2 | Вкладыш | СЛ138-88 | 1 | 1 | 2 | |||
| 3 | Шайба упорная | СТ4-3708006 | 1 | 1 | 3 | |||
| 4 | Кольцо замковое | СТ4-3708007 | 1 | 1 | 4 | |||
| 5 | Кольцо упорное | СТ14-3708005 | 1 | 1 | 5 | |||
| 6 | Привод в сборе | СТ130Б-3708600 | 1 | 1 | 6 | |||
| 7 | Втулка направляющая с шестерней в сборе | СТ130Б-3708610 | 1 | 1 | 7 | |||
| 8 | Чашка привода стартера упорная большая | СТ21-3708608 | 1 | 1 | 8 | |||
| 9 | Пружина | СТ21-3708603 | 1 | 1 | 9 | |||
| 10 | Втулка отводки | СТ21-3708601 | 2 | 2 | 10 | |||
| 11 | Кольцо запорное | СТ21-3708602 | 2 | 2 | 11 | |||
| 12 | Пружина | СТ21-3708604 | 1 | 1 | 12 | |||
| 13 | Чашка | СТ21-3708606 | 1 | 1 | 13 | |||
| 14 | Винт крепленая панели | МХ-0097 | 2 | 2 | 14 | |||
| 15 | Держатель подшипника в сборе | СТ8-3708050 | 1 | 1 | 15 | |||
| 16 | Втулка | СТ8-3708052 | 1 | 1 | 16 | |||
| 17 | Якорь в сборе | СТ130Б-3708200 | 1 | 1 | 17 | |||
| 18 | Корпус стартера в сборе | СТ130Б-3708100 | 1 | 1 | 18 | |||
| 19 | Винт крепления полюса | Х1-9449 | 8 | 8 | 19 | |||
| 20 | Винт крепления щетки | 8Х-1580 | 2 | 2 | 20 | |||
| 21 | Катушка в сборе | СТ130Б-3708110 | 1 | 1 | 21 | |||
| 22 | Щетка неизолированная | 1-МАФ-13 | 2 | 2 | 22 | |||
| 23 | Винт ленты стяжной | МХ-0139 | 1 | 1 | 23 | |||
| 24 | Лента защитная | СТ130Б-3708041 | 1 | 1 | 24 | |||
| 25 | Шпилька стяжная | Г12-3708080 | 2 | 2 | 25 | |||
| 26 | Крышка со стороны коллектора в сборе | СТ130-3708300 | 1 | 1 | 26 | |||
| 27 | Вкладыш | 1-М3-40А | 1 | 1 | 27 | |||
| 28 | Шайба упорная | 1-М0-54 | 1 | 1 | 28 | |||
| 29 | Наконечник резиновый | СТО6-3708002 | 3 | 3 | 29 | |||
| 30 | Винт | МХ-0840 | 4 | 4 | 30 | |||
| 31 | Болт клеммы К | МХ-0799 | 2 | 2 | 31 | |||
| 32 | прокладка | РС14-3708108 | 1 | 1 | 32 | |||
| 33 | Скоба | РС40-6504152 | 2 | 2 | 33 | |||
| 34 | Диск включения стартера (контактный) в сборе | РС6-3708030 | 1 | 1 | 34 | |||
| 35 | Винт | МХ-1018 | 1 | 1 | 35 | |||
| 36 | Пружина | РС14-3708007 | 1 | 1 | 36 | |||
| 37 | Чашка | РС130-3708804 | 1 | 1 | 37 | |||
| 38 | Сердечник в сборе | РС14-3708140-Г | 1 | 1 | 38 | |||
| 39 | Кольцо уплотнительное | РС14-3708009-Г | 2 | 2 | 39 | |||
| 40 | Катушка реле в сборе | РС14-3708120 | 1 | 1 | 40 | |||
| 41 | Кольцо войлочное | МХ-622 или МХ-0887 | 41 | |||||
| 42 | Якорь в сборе | РС130-3708810 | 1 | 1 | 42 | |||
| 43 | Ярмо в сборе | РС130-3708850 | 1 | 1 | 43 | |||
| 44 | Болт крепления реле к корпусу стартера | МХ-0032 | 2 | 2 | 44 | |||
| 45 | Прокладка | СТ130Б-3708015 | 1 | 1 | 45 | |||
| 46 | Прокладка | СТ130Б-3708017 | 1 | 1 | 46 | |||
| 47 | Винт установки (регулировки) шестерни привода | М11-40991 | 1 | 1 | 47 | |||
| 48 | Чашка | РС130-3708801 | 1 | 1 | 48 | |||
| 49 | Ось рычага включения привода | СТ21-3708014 | 1 | 1 | 49 | |||
| 50 | Рычаг привода в сборе | СТ130Б-3708020 | 1 | 1 | 50 | |||
| 51 | Болт М12х95 крепления стартера | 200378-П8 | 2 | 2 | 51 | |||
| 52 | Серьга | РС14-3708022 | 2 | 2 | 52 | |||
| 53 | Винт регулировочный | РС130-3708821 | 1 | 1 | 53 | |||
| 54 | Штифт | СТ21-3708002 | 2 | 2 | 54 | |||
| 55 | Сильфон | РС130-3708803 | 1 | 1 | 55 | |||
| 56 | Винт крепления вывода диода к соединительной панели | 8Х-1548 | 4 | 4 | 56 | |||
| 57 | Кожух защитный | СТ130Б-3708016 | 1 | 1 | 57 | |||
| 58 | Пружина | РС14-3708004 | 1 | 1 | 58 | |||
| 59 | Чашка | РС130-3708802 | 1 | 1 | 59 | |||
| 60 | прокладка | СТ21-3708007 | 1 | 1 | 60 | |||
| 61 | Шайба | РС130-3708805 | 1 | 1 | 61 | |||
| 62 | Кожух в сборе | РС130-3708860 | 1 | 1 | 62 | |||
| 63 | Болт | МХ-0994 | 1 | 1 | 63 | |||
| 64 | Болт контактный | РС14-3708032-Г | 2 | 2 | 64 | |||
| 65 | Контакт гибкий | РС14-3708035 | 1 | 1 | 65 | |||
| 66 | Прокладка изоляционная | РС14-3708033 | 1 | 1 | 66 | |||
| 67 | Шайба изоляционная | 1-ВР-7 | 2 | 2 | 67 | |||
| 68 | Шайба изоляционная | МХ-0554 | 4 | 4 | 68 | |||
| 69 | Резиновая шайба | МХ-0913 | 2 | 2 | 69 | |||
| 70 | Шайба изоляционная | МХ-0911 | 2 | 2 | 70 | |||
| 71 | Шайба | МХ-1061 | 2 | 2 | 71 | |||
| 72 | Шайба | МХ-0912 | 3 | 3 | 72 | |||
| 73 | Шайба изоляционная | МХ-0836 | 3 | 3 | 73 | |||
| 74 | Шайба | МХ-1074 | 3 | 3 | 74 | |||
| 75 | Перемычка | РС14-3708006 | 1 | 1 | 75 | |||
| 76 | Наконечник резиновый | СТО6-3708003 | 2 | 2 | 76 |
