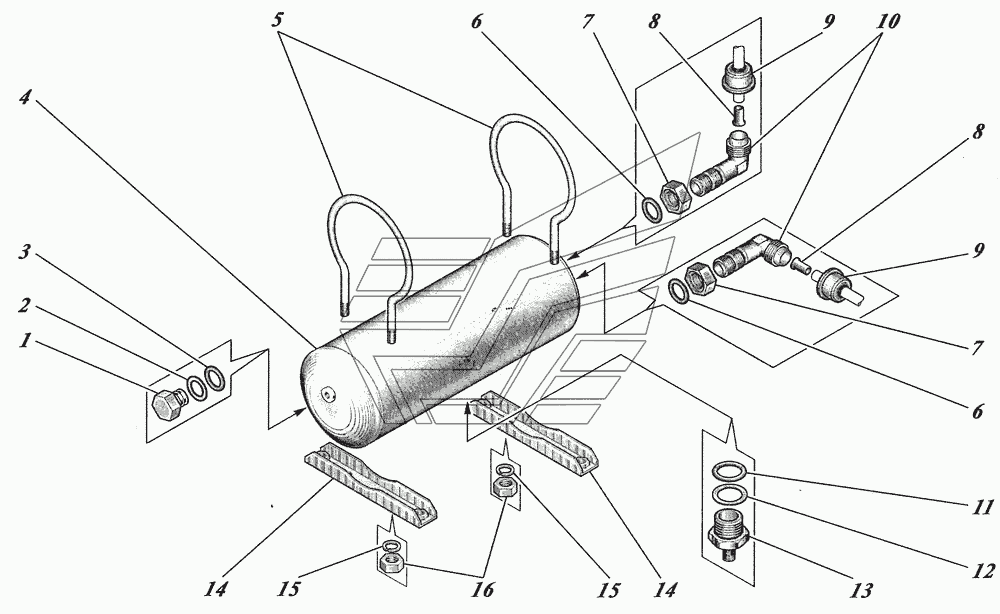

Установка конденсационного баллона 4238-01-3513026
100%
Название детали
Пробка баллона регенерационного
Заводской номер
4230-3513050
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
32053-3552295
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
9833014-018-25-2-2
Количество на модель
1
№
3
Название детали
Баллон воздушный
Заводской номер
4238-3513210
Количество на модель
1
№
4
Название детали
Хомут крепления баллона
Заводской номер
3205-3513086
Количество на модель
2
№
5
Название детали
Кольцо уплотнительное
Заводской номер
OR117NBR-40
Количество на модель
2
№
6
Название детали
Контргайка
Заводской номер
1593M16x1,5-S01
Количество на модель
2
№
7
Название детали
Гильза
Заводской номер
D670512-S01
Количество на модель
2
№
8
Название детали
Колпачок
Заводской номер
670812
Количество на модель
2
№
9
Название детали
Фитинг угловой
Заводской номер
650212-M16x1,5-S01
Количество на модель
2
№
10
Название детали
Кольцо
Заводской номер
9833025-018-30-2-2
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
32053-3552318
Количество на модель
1
№
12
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
1
№
13
Название детали
Балка крепления ресивера горизонтальная
Заводской номер
4238-3513104
Количество на модель
2
№
14
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252037-П29
Количество на модель
8
№
15
Название детали
Шайба .Т
Заводской номер
252134-П29
Количество на модель
8
№
15
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
8
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пробка баллона регенерационного | 4230-3513050 | 1 | 1 | 1 | |||
| 2 | Шайба | 32053-3552295 | 1 | 1 | 2 | |||
| 3 | Кольцо | 9833014-018-25-2-2 | 1 | 1 | 3 | |||
| 4 | Баллон воздушный | 4238-3513210 | 1 | 1 | 4 | |||
| 5 | Хомут крепления баллона | 3205-3513086 | 2 | 2 | 5 | |||
| 6 | Кольцо уплотнительное | OR117NBR-40 | 2 | 2 | 6 | |||
| 7 | Контргайка | 1593M16x1,5-S01 | 2 | 2 | 7 | |||
| 8 | Гильза | D670512-S01 | 2 | 2 | 8 | |||
| 9 | Колпачок | 670812 | 2 | 2 | 9 | |||
| 10 | Фитинг угловой | 650212-M16x1,5-S01 | 2 | 2 | 10 | |||
| 11 | Кольцо | 9833025-018-30-2-2 | 1 | 1 | 11 | |||
| 12 | Шайба | 32053-3552318 | 1 | 1 | 12 | |||
| 13 | Клапан слива конденсата | 100-3513110 | 1 | 1 | 13 | |||
| 14 | Балка крепления ресивера горизонтальная | 4238-3513104 | 2 | 2 | 14 | |||
| 15 | Шайба 6 ОСТ 37.001.144-96 | 252037-П29 | 8 | 8 | 15 | |||
| 15 | Шайба .Т | 252134-П29 | 8 | 8 | 15 | |||
| 16 | Орех М | 250508-П29 | 8 | 8 | 16 |
