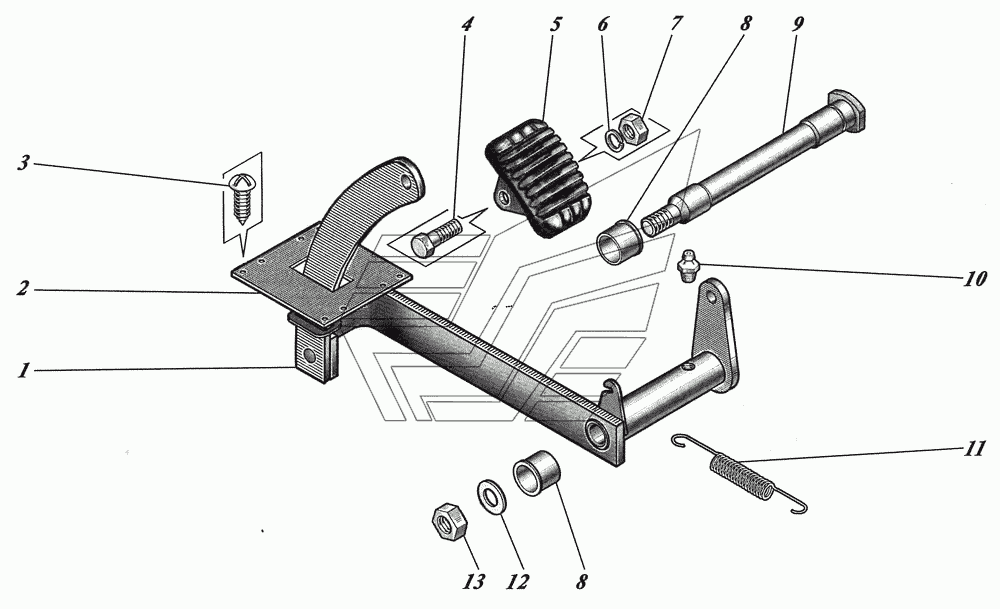

Установка привода рабочего тормоза 4230-3504005
100%
Название детали
Педаль тормоза
Заводской номер
4230-3504010
Количество на модель
1
№
1
Название детали
Накладка
Заводской номер
3205-3504130
Количество на модель
1
№
2
Название детали
Винт 24х18
Заводской номер
241820
Количество на модель
8
№
3
Название детали
Болт
Заводской номер
290646
Количество на модель
1
№
4
Название детали
Площадка педали
Заводской номер
3205-1602438
Количество на модель
1
№
5
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
1
№
6
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250511-П29
Количество на модель
1
№
7
Название детали
Втулка оси педали
Заводской номер
3205-3504125
Количество на модель
2
№
8
Название детали
Ось педали тормоза
Заводской номер
3205-3504110
Количество на модель
1
№
9
Название детали
Масленка
Заводской номер
198532.345Ц6хр
Количество на модель
1
№
10
Название детали
Пружина оттяжная рычага привода выключения сцепления
Заводской номер
М-2472-А
Количество на модель
1
№
11
Название детали
Шайба 16
Заводской номер
252139-П29
Количество на модель
1
№
12
Название детали
Гайка М16х1,5
Заводской номер
250561-П29
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Педаль тормоза | 4230-3504010 | 1 | 1 | 1 | |||
| 2 | Накладка | 3205-3504130 | 1 | 1 | 2 | |||
| 3 | Винт 24х18 | 241820 | 8 | 8 | 3 | |||
| 4 | Болт | 290646 | 1 | 1 | 4 | |||
| 5 | Площадка педали | 3205-1602438 | 1 | 1 | 5 | |||
| 6 | Шайба 8Т | 252135-П29 | 1 | 1 | 6 | |||
| 7 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250511-П29 | 1 | 1 | 7 | |||
| 8 | Втулка оси педали | 3205-3504125 | 2 | 2 | 8 | |||
| 9 | Ось педали тормоза | 3205-3504110 | 1 | 1 | 9 | |||
| 10 | Масленка | 198532.345Ц6хр | 1 | 1 | 10 | |||
| 11 | Пружина оттяжная рычага привода выключения сцепления | М-2472-А | 1 | 1 | 11 | |||
| 12 | Шайба 16 | 252139-П29 | 1 | 1 | 12 | |||
| 13 | Гайка М16х1,5 | 250561-П29 | 1 | 1 | 13 |
