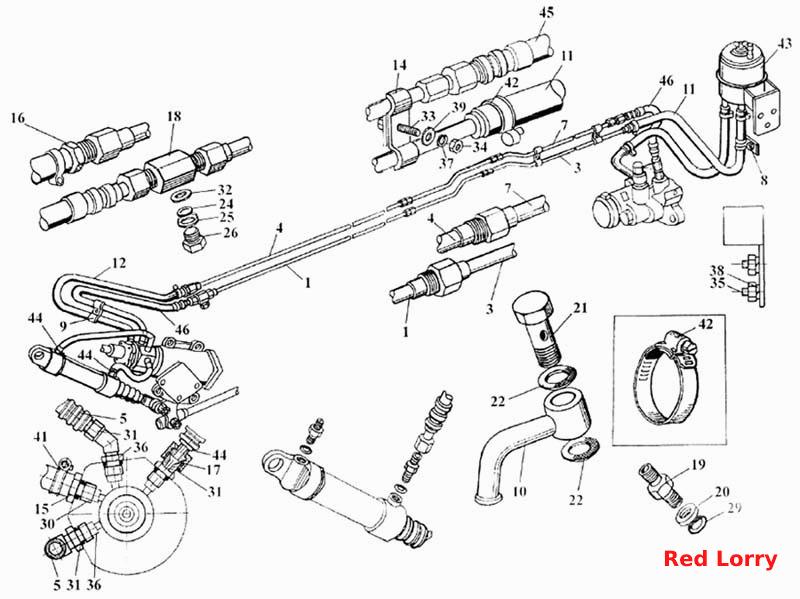

Трубопроводы и шланги гидроусилителя
100%
Название детали
Трубка
Заводской номер
52523-3408092
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
52527-3408092
Количество на модель
1
№
2
Название детали
Трубка
Заводской номер
52527-3408094
Количество на модель
1
№
3
Название детали
Трубка
Заводской номер
52523-3408104
Количество на модель
1
№
4
Название детали
Переходник
Заводской номер
52527-3408110
Количество на модель
2
№
5
Название детали
Трубка
Заводской номер
52527-3408230
Количество на модель
1
№
6
Название детали
Трубка
Заводской номер
52527-3408232
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
42072-3408237
Количество на модель
2
№
8
Название детали
Хомут
Заводской номер
42072-3408238
Количество на модель
2
№
9
Название детали
Переходник
Заводской номер
52527-3408270
Количество на модель
1
№
10
Название детали
Шланг соединительный
Заводской номер
52527-3408052
Количество на модель
2
№
11
Название детали
Шланг соединительный
Заводской номер
52527-3408053
Количество на модель
1
№
12
Название детали
Хомут
Заводской номер
699Р-3408064
Количество на модель
10
№
14
Название детали
Ниппель низкого давления
Заводской номер
52523-3408240
Количество на модель
1
№
15
Название детали
Ниппель низкого давления
Заводской номер
42021-3408242
Количество на модель
1
№
16
Название детали
Ниппель
Заводской номер
4207-3408242
Количество на модель
3
№
17
Название детали
Переходник
Заводской номер
42022-3408244
Количество на модель
1
№
18
Название детали
Переходник
Заводской номер
42022-3408246
Количество на модель
1
№
19
Название детали
Обойма
Заводской номер
42074-3408258
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
А0731-3408272
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
А0731-3408364
Количество на модель
1
№
22
Название детали
Обойма
Заводской номер
42021-3406420
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
695НГ-4408328
Количество на модель
1
№
25
Название детали
Пробка
Заводской номер
5256-6508258
Количество на модель
1
№
26
Название детали
Кольцо 016-020-25-2-2
Заводской номер
699 А-2925 148-01
Количество на модель
1
№
29
Название детали
Кольцо 017-021-25-2-2
Заводской номер
4202-3408234-10
Количество на модель
1
№
30
Название детали
Кольцо 013-017-25-2-2
Заводской номер
4202-3408235-10
Количество на модель
5
№
31
Название детали
Кольцо уплотнительное
Заводской номер
4202-6508088
Количество на модель
1
№
32
Название детали
Болт М6Х25 крепления хомута воздухоподводного патрубка пускового подогревателя
Заводской номер
201422-П8
Количество на модель
11
№
34
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
3
№
35
Название детали
Шайба 6
Заводской номер
252154-П8
Количество на модель
11
№
37
Название детали
Шайба
Заводской номер
252156-П8
Количество на модель
10
№
38
Название детали
Шайба 6
Заводской номер
252004-П8
Количество на модель
11
№
39
Название детали
Хомут
Заводской номер
4207-1303507
Количество на модель
2
№
41
Название детали
Хомут червячный ТОRRО 25-40/9-С7W1
Заводской номер
4207-1303508
Количество на модель
4
№
42
Название детали
Бачок насоса гидроусилителя руля в сборе
Заводской номер
42072-3407304
Количество на модель
1
№
43
Название детали
Рукав высокого давления II-12
Заводской номер
4207-3408168
Количество на модель
2
№
44
Название детали
Рукав
Заводской номер
695Н-3408169
Количество на модель
1
№
45
Название детали
Рукав высокого давления II-12
Заводской номер
52527-3408169
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | 52523-3408092 | 1 | 1 | 1 | |||
| 2 | Трубка | 52527-3408092 | 1 | 1 | 2 | |||
| 3 | Трубка | 52527-3408094 | 1 | 1 | 3 | |||
| 4 | Трубка | 52523-3408104 | 1 | 1 | 4 | |||
| 5 | Переходник | 52527-3408110 | 2 | 2 | 5 | |||
| 6 | Трубка | 52527-3408230 | 1 | 1 | 6 | |||
| 7 | Трубка | 52527-3408232 | 1 | 1 | 7 | |||
| 8 | Хомут | 42072-3408237 | 2 | 2 | 8 | |||
| 9 | Хомут | 42072-3408238 | 2 | 2 | 9 | |||
| 10 | Переходник | 52527-3408270 | 1 | 1 | 10 | |||
| 11 | Шланг соединительный | 52527-3408052 | 2 | 2 | 11 | |||
| 12 | Шланг соединительный | 52527-3408053 | 1 | 1 | 12 | |||
| 14 | Хомут | 699Р-3408064 | 10 | 10 | 14 | |||
| 15 | Ниппель низкого давления | 52523-3408240 | 1 | 1 | 15 | |||
| 16 | Ниппель низкого давления | 42021-3408242 | 1 | 1 | 16 | |||
| 17 | Ниппель | 4207-3408242 | 3 | 3 | 17 | |||
| 18 | Переходник | 42022-3408244 | 1 | 1 | 18 | |||
| 19 | Переходник | 42022-3408246 | 1 | 1 | 19 | |||
| 20 | Обойма | 42074-3408258 | 1 | 1 | 20 | |||
| 21 | Болт | А0731-3408272 | 1 | 1 | 21 | |||
| 22 | Прокладка | А0731-3408364 | 1 | 1 | 22 | |||
| 24 | Обойма | 42021-3406420 | 1 | 1 | 24 | |||
| 25 | Прокладка | 695НГ-4408328 | 1 | 1 | 25 | |||
| 26 | Пробка | 5256-6508258 | 1 | 1 | 26 | |||
| 29 | Кольцо 016-020-25-2-2 | 699 А-2925 148-01 | 1 | 1 | 29 | |||
| 30 | Кольцо 017-021-25-2-2 | 4202-3408234-10 | 1 | 1 | 30 | |||
| 31 | Кольцо 013-017-25-2-2 | 4202-3408235-10 | 5 | 5 | 31 | |||
| 32 | Кольцо уплотнительное | 4202-6508088 | 1 | 1 | 32 | |||
| 34 | Болт М6Х25 крепления хомута воздухоподводного патрубка пускового подогревателя | 201422-П8 | 11 | 11 | 34 | |||
| 35 | Гайка М6х1 | 250508-П8 | 3 | 3 | 35 | |||
| 37 | Шайба 6 | 252154-П8 | 11 | 11 | 37 | |||
| 38 | Шайба | 252156-П8 | 10 | 10 | 38 | |||
| 39 | Шайба 6 | 252004-П8 | 11 | 11 | 39 | |||
| 41 | Хомут | 4207-1303507 | 2 | 2 | 41 | |||
| 42 | Хомут червячный ТОRRО 25-40/9-С7W1 | 4207-1303508 | 4 | 4 | 42 | |||
| 43 | Бачок насоса гидроусилителя руля в сборе | 42072-3407304 | 1 | 1 | 43 | |||
| 44 | Рукав высокого давления II-12 | 4207-3408168 | 2 | 2 | 44 | |||
| 45 | Рукав | 695Н-3408169 | 1 | 1 | 45 | |||
| 46 | Рукав высокого давления II-12 | 52527-3408169 | 1 | 1 | 46 |
